本實用新型涉及太陽能熱水器技術領域，尤其涉及一種可快速加熱的分體式太陽能熱水器。

背景技術：

傳統的分體式太陽能熱水器在溫度達到65℃后，集熱器吸熱片所吸收的熱量與自己本身所散發的熱量基本持平，甚至還要低，集熱器本身又不保溫，熱水器內的介質無法達到較高溫度，使水箱內的水溫也達不到理想值，熱水器的集熱效果存在很大的改善空間。傳統的集熱器在夜間沒有陽光照射的情況下，本身不吸熱并且還成了一個很大的散熱器，致使室內水箱的水溫也隨之下降。

鍋爐改造、冬季采暖、海水淡化等領域需要熱水或蒸汽的溫度較高，而現有的太陽能熱水器，一般夏天需要半天、冬天需要曬一天，才能達到65度左右，升溫需求時間長、溫度不高，致使應用范圍得不到拓展。

技術實現要素：

本實用新型針對現有太陽能熱水器升溫慢、需要整體升溫、可達到溫度不高的問題，研制一種可快速加熱的分體式太陽能熱水器，該太陽能熱水器能夠快速加熱水箱內的水，方便用戶盡快使用，且能達到更高的溫度，拓寬了太陽能熱水器的應用范圍。

本實用新型解決技術問題的技術方案為：一種可快速加熱的分體式太陽能熱水器，包括集熱板、介質箱、水箱、控制器，集熱板上設置有介質入口a、介質出口a；介質箱上設置有介質入口b、介質出口b，水箱上設置有介質入口c、介質出口c，介質出口a通過管路連接介質入口c，介質出口c通過管路連接介質入口b，介質出口b通過管路連接介質入口a，介質出口b與介質入口a之間的管路上設置有增壓泵，增壓泵的控制端連接控制器的指令輸出端，水箱中設置有螺旋換熱管，螺旋換熱管的兩端分別連接介質入口c、介質出口c。

作為優化，所述集熱板、水箱、介質箱的高度依次遞減。

作為優化，所述集熱板、介質箱、水箱之間的連接管路表面都設置有保溫層。

作為優化，所述介質箱中還設置有液位報警器，液位報警器的數據輸出端連接控制器的數據接收端，液位報警器設置在介質箱底部，介質箱的頂部設置有排氣口，排氣口安裝有排氣閥。

作為優化，所述水箱的表面設置有保溫層，水箱的殼體為中空的雙層結構。

本實用新型的有益效果：

1.本實用新型通過將集熱板加熱到一定溫度后，再通入介質對介質進行加熱，減少了介質散熱的時間，介質在大的溫差環境下受熱更快，該太陽能熱水器能夠快速加熱水箱內的水，方便用戶盡快使用，且能達到更高的溫度，拓寬了太陽能熱水器的應用范圍。

2.通過設置螺旋換熱管，提高了水箱的換熱效率。

3.通過設置集熱板、水箱、介質箱的高度依次遞減，方便介質的排空。

4.通過設置液位報警器，能夠在介質量低于一定量時，及時發出報警并補充；通過設置排氣閥能夠保證介質的正常流動并防止介質揮發外流。

5.通過在水箱的表面，集熱板、介質箱、水箱之間的連接管路的表面設置保溫層，水箱的殼體設置為中空的雙層結構，能夠提高設備的保溫能力，減少熱量的流失。

附圖說明

圖1為本發明一種實施例的總體結構圖。

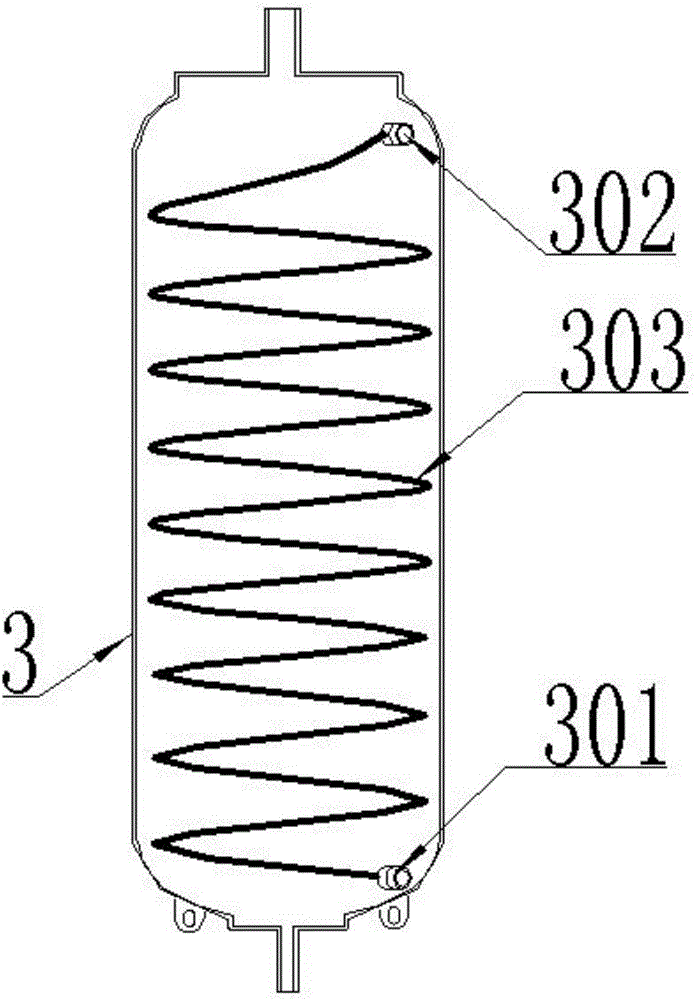

圖2為水箱的內部結構圖。

具體實施方式

為了更好地理解本實用新型，下面結合附圖來詳細解釋本實用新型的實施方式。

圖1、圖2為本實用新型的一種實施例，如圖所示，一種可快速加熱的分體式太陽能熱水器，包括集熱板1、介質箱2、水箱3、控制器，集熱板1上設置有介質入口a101、介質出口a102；介質箱2上設置有介質入口b201、介質出口b202，水箱3上設置有介質入口c301、介質出口c302，介質出口a102通過管路連接介質入口c301，介質出口c302通過管路連接介質入口b201，介質出口b202通過管路連接介質入口a101，介質出口b202與介質入口a101之間的管路上設置有增壓泵4，增壓泵4的控制端連接控制器的指令輸出端，水箱3中設置有螺旋換熱管303，螺旋換熱管303的兩端分別連接介質入口c301、介質出口c302。通過設置螺旋換熱管303，提高了水箱3的換熱效率。介質在集熱板1中加熱后全部流至水箱3換熱，換熱完成后儲存在介質箱2中；集熱板1空載受熱，當集熱板1達到一定的溫度時，控制器控制增壓泵4工作，將介質箱2中的介質壓入集熱板1中加熱。通過將集熱板1加熱到一定溫度后，再通入介質對介質進行加熱，減少了介質散熱的時間，介質在大的溫差環境下受熱更快。該原理等同于：加熱一壺水到一百度所花費的時間，大于先將三分之二的水加熱到九十度、再將水填滿加熱到一百度花費的總時間。該太陽能熱水器能夠快速加熱水箱內的水，方便用戶盡快使用，且能達到更高的溫度，拓寬了太陽能熱水器的應用范圍。

所述集熱板1、水箱3、介質箱2的高度依次遞減。通過設置集熱板1、水箱3、介質箱2的高度依次遞減，方便介質的排空。所述集熱板1、介質箱2、水箱3之間的連接管路表面都設置有保溫層。所述介質箱2中還設置有液位報警器204，液位報警器204的數據輸出端連接控制器的數據接收端，液位報警器204設置在介質箱2底部，介質箱2的頂部設置有排氣口203，排氣口203安裝有排氣閥。通過設置液位報警器204，能夠在介質量低于一定量時，及時發出報警并補充；通過設置排氣閥能夠保證介質的正常流動并防止介質揮發外流。所述水箱3的表面設置有保溫層，水箱3的殼體為中空的雙層結構。通過在水箱3的表面，集熱板1、介質箱2、水箱3之間的連接管路的表面設置保溫層，水箱3的殼體設置為中空的雙層結構，能夠提高設備的保溫能力，減少熱量的流失。

上述雖然結合附圖對實用新型的具體實施方式進行了描述，但并非對本實用新型保護范圍的限制，在本實用新型的技術方案的基礎上，本領域技術人員不需要付出創造性勞動即可做出的各種修改或變形仍在本實用新型的保護范圍以內。
