本實用新型涉及熱水器技術領域，更具體地說，是涉及一種電熱水器可視排污裝置。

背景技術：

因?yàn)楦鞯厮|(zhì)差異，自來水中也帶有泥沙、鐵銹等雜質，另儲水式電熱水器在使用過程中加熱也不可避免地形成水垢，因?yàn)閮?chǔ)水式電熱水器的進出水結構特點，長時間使用后污垢將沉積于內膽的底層。因此，現有儲水式電熱水器的內膽除了進、出水口外，一般還設置有排污口，并且在排污口上安裝排污閥用于用戶對熱水器內膽進行排污處理，然而，熱水器內膽沒有透明視窗，用戶不能觀察到水垢沉積情況，不清楚熱水器內膽的水體清潔程度，往往耽誤了排污的最佳時間，使內膽污垢沉積越來越多，容易使內膽腐蝕，使熱水器壽命縮短。

技術實現要素：

本實用新型的目的在于提供一種結構合理、 能實時觀察到熱水器水質清潔情況的電熱水器可視排污裝置，以克服現有技術中所存在的不足。

本實用新型解決其技術問題的技術方案是：一種電熱水器可視排污裝置，安裝在熱水器排污口上，包括接頭、透明視窗座、開關組件，所述接頭連接熱水器排污口與透明視窗座、使熱水器內膽與透明視窗座的內腔相連通，所述開關組件可使得透明視窗座的內腔與外界呈關閉或?qū)顟B(tài)。

所述透明視窗座包括支座與透明套，所述透明套密封套接在支座外、從而構成透明內腔。

所述開關組件包括閥開關、瓷片閥芯，所述閥開關與瓷片閥芯上設置閥孔，所述閥開關的兩側分別對稱設置瓷片閥芯。

所述閥開關包括本體與扳手套，所述瓷片閥芯密封設置在支座內腔里，閥開關的扳手套連接本體的側壁且套裝在支座外。

支座連接排污接管。

所述接頭上安裝鎂棒。

所述透明視窗座包括第一支座、透明套、第二支座，所述透明套兩端分別連接第一、二支座，在第一、二支座內設置有開關組件。

所述閥開關包括本體與扳手套，所述瓷片閥芯密封設置在第一、二支座內腔里，閥開關的扳手套連接本體的側壁且套裝在第一、二支座外。

所述第二支座連接排污接管。

本實用新型的有益效果是：

本實用新型能夠直接監控及時掌握電熱水器內膽水質情況，以直觀形態提醒用戶及時排出污水，具有結構合理、使用安全方便、排污快捷的優點，并且使得電熱水器壽命延長，提高產品市場競爭力。

附圖說明

圖1是本實用新型電熱水器可視排污裝置實施例一結構剖示圖。

圖2是本實用新型電熱水器可視排污裝置實施例二結構剖示圖。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本實用新型，而不能理解為對本實用新型的限制。

在本實用新型的描述中，需要理解的是，術語“中心”、“橫向”、“上”、“下”、 “左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包含一個或者更多個該特征。在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應作廣義理解，例如，可以是固定連接。也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型的具體含義。

實施例一

如圖1所示，一種電熱水器可視排污裝置，安裝在熱水器排污口上，包括接頭2、透明視窗座、開關組件，所述接頭連接熱水器排污口與透明視窗座、使熱水器內膽與透明視窗座的內腔相連通，所述開關組件可使得透明視窗座的內腔與外界呈關閉或?qū)顟B(tài)。所述透明視窗座包括支座8與透明套3，所述透明套密封套接在支座外、從而構成透明內腔。所述開關組件包括閥開關5、瓷片閥芯4，所述閥開關與瓷片閥芯上設置閥孔，所述閥開關的兩側分別對稱設置瓷片閥芯。所述閥開關包括本體與扳手套，所述瓷片閥芯以密封圈9密封設置在支座內腔里，閥開關的扳手套連接本體的側壁且套裝在支座外。支座連接排污接管6。在支座上設置用于固定安裝透明套3的透明視窗固定圈7。

扳手套側壁可設有轉柄（圖中未示出），方便人們轉動扳手套，本體隨扳手套同步旋轉，本體的上下兩側分別設置瓷片閥芯，本體與瓷片閥芯上設置閥孔，兩瓷片閥芯的閥孔同軸線設置。當開關組件呈關閉狀態時，本體與瓷片閥芯上的閥孔互相錯開，使水無法從閥片的閥孔中經過，當開關組件轉動至打開狀態時，本體與瓷片閥芯上的閥孔重疊，三個閥孔形成水流的通道。

所述接頭上安裝鎂棒1。

實施例二

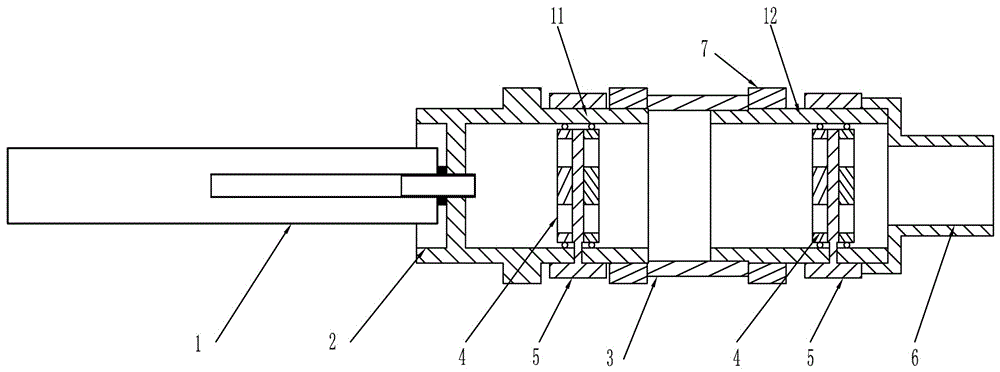

如圖2所示，一種電熱水器可視排污裝置，安裝在熱水器排污口上，包括接頭2、透明視窗座、開關組件，所述接頭連接熱水器排污口與透明視窗座、使熱水器內膽與透明視窗座的內腔相連通，所述開關組件可使得透明視窗座的內腔與外界呈關閉或?qū)顟B(tài)。所述透明視窗座包括第一支座11、透明套3、第二支座12，所述透明套兩端分別連接第一、二支座，在第一、二支座內設置有開關組件。所述開關組件包括閥開關5、瓷片閥芯4，所述閥開關與瓷片閥芯上設置閥孔，所述閥開關的兩側分別對稱設置瓷片閥芯。所述閥開關包括本體與扳手套，所述瓷片閥芯4密封設置在第一、二支座內腔里，閥開關的扳手套連接本體的側壁且套裝在第一、二支座外。所述第二支座連接排污接管6。接頭上安裝鎂棒1。

該實施方式設有兩處閥門結構，第一處閥門打開，水進入，判斷水是否清潔，若需要排污，再打開第二道閥門。

本實用新型的排污接管與閥開關連接，在接上排污接管時，扭動其可以打開閥開關。平時可當配件。透明窗體上、下端面固定、密封效果好，承壓好。閥開關是圓形包在閥外面,結構緊湊。

盡管已經示出和描述了本實用新型的實施例，本領域的普通技術人員應當理解：在不脫離本實用新型的原理和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由權利要求及其等同替換所限定，在未經創造性勞動所作的改進等，均應包含在本實用新型的保護范圍之內。
