本實用新型涉及一種疊片式換熱器，尤其是涉及用于燃氣灶、鍋爐的熱煙氣余熱回收的疊片式換熱器。

背景技術：

燃氣灶以及鍋爐在使用中排放的煙氣（廢氣）含有大量的余熱，直接排放到大氣中，不僅污染環境而且還浪費能源，因此煙氣余熱回收利用是節能減排的重要途徑。

在目前用于燃氣灶以及鍋爐的換熱器有多種不同的結構，但是由于燃氣灶以及鍋爐的排煙溫度高，安裝換熱器的空間有限等因素使這方面的換熱器效率低，其結構還有提升的空間。

技術實現要素：

有鑒于此，本實用新型的目的是提供一種疊片式換熱器，疊片式換熱器具有較高的換熱效率，提高了換熱器的換熱效果。為實現上述目的本實用新型提供如下技術方案：疊片式換熱器結構是由上至下設有上壓環、上疊片、多個中間疊片和多個中間壓環、集氣疊片、下疊片，設在兩層疊片之間壓環內側的短管，穿過壓環耳孔使整體固定的螺絲桿。

所述的上疊片中間上面設有助燃空氣輸出管，其外側設有多個煙氣輸入孔，孔的下面設有環圈。

所述的中間疊片上交叉設有多個煙氣通孔和助燃空氣通孔，在煙氣通孔外側疊片的上下面相對的設有環圈。

所述的集氣疊片中間的下面設有助燃空氣輸入管，在助燃空氣輸入管圓周外側設有煙氣輸出孔以及設在孔上面的環圈。

所述的下疊片固定在最下面的壓環下面，疊片的中間有助燃空氣輸入管穿過，另外在助燃空氣輸入管旁邊設有煙氣輸出管。

所述的短管夾持在兩層疊片之間并套裝在環圈的外側，短管的內徑大于與其上下相通的通氣孔（煙氣通孔或助燃空氣通孔）直徑，此結構增加了熱煙氣在短管內滯留的時間，提高了換熱效率；兩層疊片之間還設有壓環。

疊片式換熱器工作過程是熱煙氣從上疊片的煙氣輸入孔輸入進換熱器，經過各層疊片的煙氣通孔以及兩層疊片之間夾持的短管，釋放熱量后由下疊片下面的煙氣輸出管排出；助燃空氣從助燃空氣輸入管輸入進換熱器經過各層中間疊片的空間及其助燃空氣通孔吸收熱量后由上疊片的助燃空氣輸出管輸出。

本實用新型具有以下優點和積極效果：1、在兩層疊片之間窄小的空間自成換熱單元占用的體積小。2、 在多層疊片中產生階梯溫差，達到了遞進換熱效果換熱效率高。3、利用疊片式換熱器和燃氣灶以及鍋爐對接使煙氣余熱回收利用的效率高，節能減排效果好。

附圖說明

圖1為本實用新型立體結構示意圖 （局部剖視圖）；

圖2為中間疊片的第一種立體結構示意圖（局部剖視圖）；

圖3為中間疊片的第二種立體結構示意圖（局部剖視圖）；

圖4為疊片式換熱器與燃氣灶連接的結構示意圖。

附圖中：1、上壓環，2、上疊片，2-1、煙氣輸入孔，2-2、助燃空氣輸出管，3、螺絲桿，4、中間壓環，4-1壓環耳孔，5、短管，6、中間疊片，7、集氣疊片，7-1、助燃空氣輸入管，8、下疊片，8-1、煙氣輸出管，9、灶膛板，10、炊事鍋，11、反射罩，12、混氣室，13、燃氣管，14、鼓風機，15、引風機。

具體實施方式

下面結合附圖并通過具體實施方式來進一步說明本實用新型的技術方案。

參閱圖1疊片式換熱器結構是由上至下設有上壓環1、上疊片2、多個中間疊片6和多個中間壓環4、集氣疊片7、下疊片8，設在兩層疊片（上疊片2、中間疊片6、集氣疊片7）之間壓環4內側的短管5，穿過壓環耳孔4-1使整體固定的螺絲桿3（螺絲桿3端頭的絲扣和最下面壓環耳孔4-1內的絲扣連接）。

所述的上疊片2中間上面設有助燃空氣輸出管2-2其外側設有多個煙氣輸入孔2-1，孔的下面設有環圈。

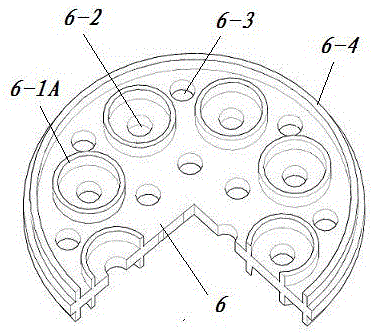

圖2為中間疊片的第一種立體結構示意圖，在中間疊片6上交叉設有多個煙氣通孔6-2和多個助燃空氣通孔6-3，在煙氣通孔6-2外側上下面相對的設有環圈6-1A，另外還有設在中間疊片邊沿向內3-5毫米處上下相對的裙邊6-4，這種結構可以用鑄造或焊接的方法完成；中間壓環4卡在裙邊6-4的外側。圖3為中間疊片的第二種立體結構示意圖，第二種結構與第一種結構的不同點，一是中間疊片下面環圈6-1B上的鉚釘穿過中間疊片以及上面環圈6-1B上的孔并使其固定（固定方法是鉚或焊）；二是中間疊片不設裙邊，此疊片可以用石墨制造。

所述的集氣疊片7中間的下面設有助燃空氣輸入管7-1，在助燃空氣輸入管7-1圓周外側設有煙氣輸出孔以及設在孔上面的環圈。

所述的下疊片8固定在最下面的中間壓環4下面，下疊片8的中間有助燃空氣輸入管7-1穿過，另外在助燃空氣輸入管7-1旁邊設有煙氣輸出管8-1。

所述的短管5夾持在兩層疊片之間（上疊片2、中間疊片6、集氣疊片7）并套裝在環圈6-1（6-1A、6-1B）的外側，短管5的內徑大于與其上下相通的通氣孔（煙氣通孔6-2或助燃空氣通孔6-3）直徑，此結構增加了熱煙氣在短管5內滯留的時間，提高了換熱效率；另外短管5也可以和上下兩片相鄰的疊片之中的一個為一體結構；兩層中間疊片6之間還設有中間壓環4。短管5根據使用的溫度不同可用石墨或金屬制造，短管5結構可分光管式或帶翅片式的兩種。

圖4為疊片式換熱器與燃氣灶連接的結構示意圖。灶膛板9座在上壓環1的上面，螺絲桿3穿過灶膛板9以及上壓環1、中間壓環4的壓環耳孔4-1將其固定；反射罩11卡裝在灶膛板9內側圓周上的5個凸塊上，混氣室12穿過反射罩11座在助燃空氣輸出管2-2上；燃氣管13穿過灶膛板9進入混氣室12內，鼓風機14與助燃空氣輸入管7-1對接，引風機15與煙氣輸出管8-1對接。其工作過程是：從燃氣管13放入少量可燃氣體到混氣室12在其上面點燃后同時打開鼓風機14和引風機15并加大燃氣量，在炊事鍋10下面燃燒后的煙氣經反射罩11與灶膛板9之間的間隙下返，由煙氣輸入孔2-1進入疊片式換熱器釋放熱量后經引風機15排出。助燃空氣用鼓風機送進疊片式換熱器吸收了熱量后經過助燃空氣輸出管2-2進入混氣室12與來自燃氣管13的可燃氣體混合上升后點燃，如此循環利用了煙氣的熱量節約了能源。這種方法也可以和鍋爐連接。在疊片式換熱器外面設有保溫層圖中為標出。
