本實用新型涉及復合肥生產及設備領域，尤其是涉及一種帶有防結塊擊打裝置的復合肥用轉筒烘干機。

背景技術：

復合肥生產過程中，烘干是必經的一道流程工序，經烘干后的復合肥才能進行后續的加工，烘干效果如何可直接決定復合肥質量的好壞。然而，現有復合肥在烘干前的造粒過程中加入大量水分，復合肥容易在烘干機的內壁上出現粘連，影響后續生產以及烘干效率。

技術實現要素：

本實用新型的目的在于提供一種帶有防結塊擊打裝置的復合肥用轉筒烘干機，以解決上述背景技術中提出的問題。

本實用新型包括復合肥用轉筒烘干機,所述復合肥用轉筒烘干機主要包括筒體、上環形導軌、一對上托輪、下環形導軌、一對下托輪、傳動齒圈、傳動齒輪和電機,所述筒體兩端分別設有進料口和出料口，所述上環形導軌和下環形導軌分別套裝在筒體兩端，并分別位于一對上托輪上和一對下托輪上，所述傳動齒圈套裝在筒體上，所述傳動齒輪與傳動齒圈相嚙合，所述電機的動力輸出軸與傳動齒輪傳動相連，其特征在于它還有多個防結塊擊打裝置,所述防結塊擊打裝置包括鉸支座、限位板、擊打臂和擊打塊，所述鉸支座安裝在筒體上,所述限位板位于鉸支座一側，所述擊打臂一端與鉸支座相鉸接，所述擊打塊安裝在擊打臂另一端。

本實用新型的優點是：本轉筒烘干機通過設置防結塊擊打裝置，使得筒體在轉動的過程中，不斷對筒體外壁進行擊打，使粘連在筒體內壁上的復合肥脫離，避免影響后續的烘干效果，提高生產效率。

附圖說明

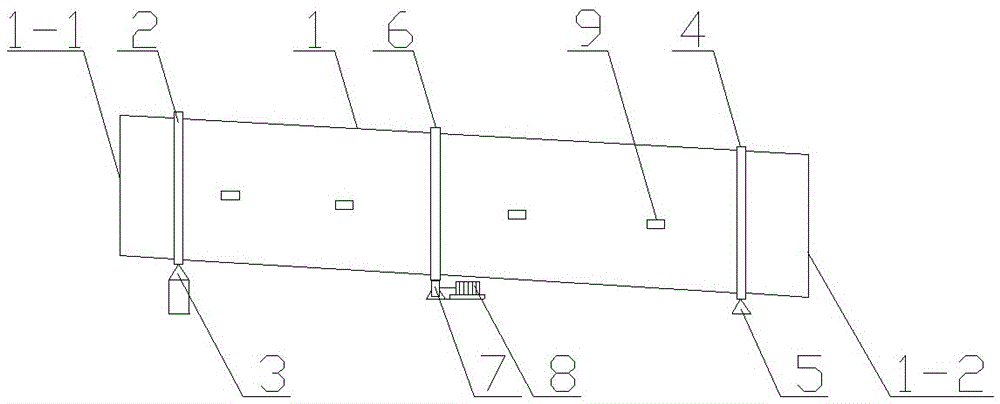

圖1是本實用新型結構示意圖。

圖2是本實用新型結構側視圖。

圖3是本實用新型擊打機構示意圖。

具體實施方式

如圖1-3所示，本實用新型包括：復合肥用轉筒烘干機,所述復合肥用轉筒烘干機主要包括筒體1、上環形導軌2、一對上托輪3、下環形導軌4、一對下托輪5、傳動齒圈6、傳動齒輪7和電機8,所述筒體1兩端分別設有進料口1-1和出料口1-2，所述上環形導軌2和下環形導軌4分別套裝在筒體1兩端，并分別位于一對上托輪3上和一對下托輪5上，所述傳動齒圈6套裝在筒體1上，所述傳動齒輪7與傳動齒圈6相嚙合，所述電機8的動力輸出軸與傳動齒輪7傳動相連，其特征在于它還有多個防結塊擊打裝置,所述防結塊擊打裝置包括鉸支座91、限位板92、擊打臂93和擊打塊94，所述鉸支座91安裝在筒體1上,所述限位板92位于鉸支座91一側，所述擊打臂93一端與鉸支座91相鉸接，所述擊打塊94安裝在擊打臂93另一端。

多個防結塊擊打裝置分別環形和沿筒體1軸向均勻分布在筒體1表面。

工作原理：啟動電機8，通過傳動齒輪7和和傳動齒圈6配合使得筒體1轉動，此時，從進料口1-1處投入待烘干的復合肥，并向筒體內通入熱氣，復合肥在筒體1內轉動并被烘干，在重力旋轉的作用下從出料口1-2處排出。

如圖2所示，當擊打裝置運動在筒體1左側時，在限位板92的作用下，擊打臂93和擊打塊94處于水平狀態，當擊打裝置運動在筒體1右側時，在重力的作用下，擊打臂93和擊打塊94繞鉸支座91轉動，并擊打筒體1外壁，促進粘連在筒體內壁的復合肥脫離，避免結塊。
