本發明涉及生活熱水管道循環技術領域，特別涉及一種即出熱水裝置。可以使處在集中供應熱水的建筑物熱水主循環管道上的每個分支的局域用水環境內熱水管道上的，和在沒有預先布設熱水回水管道條件下應用的各種類熱水器所轄熱水管道上的每個用水點的熱水龍頭在被打開時，立刻流出熱水。

背景技術：

現有技術中，集中供應熱水的商用樓宇，如賓館酒店等生活熱水的供應是由建筑物熱水主循環管道和通向各個獨立單元空間的分支局域管道構成的。由于各個獨立單元空間內的支線局域熱水管道與建筑物熱水主循環管道不能建立循環關系，所以，每個用水點的熱水龍頭被打開時，都會存在或輕或重的熱水遲至現象，熱水支線管道的距離越長，這個現象就越突出。

針對集中供應熱水的商用樓宇各分支局域用水環境中用水點熱水遲至的問題，現有技術尚不存在良好的解決辦法。

現有技術中，各種類熱水器，比如燃氣類熱水器、儲水式熱水器在實際應用中都存在一個共同的問題，就是在沒有預先布設熱水回水管道條件下，由于熱水器所連接的通向各個用水點的熱水管道內的存水不能與熱水器形成循環，所以使用者在使用熱水時，必須要先放掉熱水管道內存留的冷水才會流出熱水，熱水管道越長，需要放掉的冷水就越多，耗費的時間也越長，不舒適不方便，也浪費了大量的水資源。

針對這個現象，現有技術的最佳解決方案是在熱水器所轄局域管道環境中，預先布設熱水回路管道。但預先布設熱水回路管道的造價高、周期長，另外這一方法不適用于大量沒有預先布設熱水回水管道的用戶。為解決沒有預設熱水回水管道的局域用水環境內用水點快出熱水的問題，現有技術現有另一種替代性解決方案：即在熱水器所轄局域管道中距離熱水器最遠的用水點將靠近水龍頭位置的冷、熱水管用一個帶有單向閥裝置的連接管串聯接通，同時在靠近熱水器主機的冷水進水管(也可以是熱水出水管)上設置一個帶有水泵的水循環裝置(如圖34)，這樣可以使熱水器所轄熱水管內的存水借道冷水管道循環回流，經過熱水器加熱再輸送回到熱水管道內，從而實現對熱水管道內的存水進行循環加熱(如圖35)。其設置單向閥裝置的目的是為了在使用者只打開該用水點熱水龍頭時防止冷水流入或冷熱水串流。這一解決方案可以保證局域用水環境中被串并位置的用水點的熱水龍頭被打開時，很快流出熱水，也較不安裝此裝置前提高了局域管道環境內其他用水點的熱水出水速度。但這一現有技術功能裝置存在以下問題：一，熱水管內的存水借助冷水管形成循環，全程占用了冷水管，當用戶在只想使用冷水時，必須要先放掉冷水管中的一段熱水，才會流出冷水；二，該裝置工作狀態下，用戶洗衣、如廁沖水都會是有一段熱水先出來，不符合傳統用水習慣。三，當局域用水環境內存在多個用水點時，該裝置只能保證局域管道環境中安裝了單向閥裝置的某一個特定的用水點參與全程循環，使這一個用水點的熱水龍頭可以很快流出熱水。而由于其他分支用水點無法參與到全程循環，所以仍然會存在不同程度的熱水遲至現象；即便在這一局域用水環境內的其他用水點也用“帶有單向閥裝置的連接管”將冷、熱水管串聯，也無法使其參與循環。四，現有技術循環裝置運行過程中，用戶開啟任何一個用水點冷水龍頭使用冷水的動作都會中止其運行，使其可能不能持續保持熱水管內存水的問題，影響其技術效果(如圖36)。

技術實現要素：

本發明提供一種即出熱水裝置，可以使集中供應生活熱水的建筑物的各獨立空間的，即處在建筑物熱水主循環管道上的分支局域管道環境內的若干熱水用水點的熱水龍頭在被打開時立刻流出熱水，同時，使用者打開局域用水環境內的任何一個冷水龍頭時也不影響對熱水管內存水的持續循環保持溫度，也不會先出熱水再出冷水。

為了實現上述目的，本發明提供以下技術方案：

一種即出熱水裝置100，包括：水泵101，第一連接管107、第二連接管108、第一三通105和第二三通106，水泵101的進水口1011與第一連接管107連通，水泵101的出水口1012與第二連接管108連通。水泵101的進水口1011通過第一連接管107與第一三通105的第三開口1053連通，水泵101的出水口1012通過第二連接管108與第二三通106的第三開口1063連通，第一三通105的第一開口1051與熱水來水管端頭的管口接通，第一三通105的第二開口1052與混水水龍頭113的熱水進水管口連通；第二三通106的第一開口1061與冷水來水管端頭的管口112連通，第二三通106的第二開口1062與混水水龍頭113的冷水進水管口連通。

優選地，所述在第一連接管107、第二連接管108、第一三通105或第二三通106上設置有第一溫度感應裝置103。

優選地，所述水泵101的進水口1011到出水口1012的通路中或者在第一連接管107或第二連接管108上設置有雙向止流裝置102，在水泵101進水口或第一連接管107上設置有濾除液體中顆粒的過濾裝置114。

優選地，所述即出熱水裝置100的本體上設置有線控或遙控裝置、或者發送或接收控制命令的第一遠程控制裝置104。

優選地，所述即出熱水裝置100還包括水箱裝置200，所述水箱裝置200包括：水箱201，水箱201上設有進水口206和出水口207，在與燃氣類熱水器配套應用時，進水口206與連接熱水器的熱水出口連通，水箱201的出水口207與通向各用水點的熱水管209連通。

優選地，所述水箱201內還設置有電加熱裝置204和第二溫度感應裝置202。

優選地，所述水箱201內還設置有擾流混水裝置203。

優選地，所述水箱裝置200上設置有用于與所述第一遠程控制裝置104聯動的第二遠程控制裝置205。

優選地，所述即出熱水裝置100還包括：第二水泵211和第三三通214，水箱201上設有開口210；第二水泵211的進水口212與水箱201的開口210接通，第二水泵211的出水口213與第三三通214的第一接口215接通，第三三通214的第二接口216與冷水進水管220接通，第三三通214的第三接口217與連接燃氣熱水器冷水進水口的連接管219接通。

如權利要求9所述即出熱水裝置100，其特征在于，所述第三三通214內部設置有水流變道裝置218，水流變道裝置218的導流板的一面為曲面或孔隙結構。

通過實施本發明上述技術方案，具有以下技術效果：本發明提供的即出熱水裝置，可以實現局域管道環境內若干用水點的任一個熱水水龍頭在被打開時立刻出熱水的功能需求。該裝置安裝在極為靠近各用水點水龍頭，即冷熱水管端頭的位置，其工作原理是在這個位置將熱水管道內存有的冷水輸送到冷水管，當第一溫度感應裝置探測到熱水管道內的水溫達到設定值時，即停止工作，因此，本發明運行時雖然也是借助冷水管道使熱水管道內的存水保持溫度，但只是影響到極少的一段冷水管道內水溫小幅變化，最大化降低了局域管道環境內冷熱水管道的相互干擾，不影響冷水、熱水管道各自所承擔的原有功能。比如，現有近似技術功能裝置在實際應用時，會出現在使用者打開沒有安裝單向閥串并冷熱水管的其他用水點的冷水龍頭時，會先流出一段冷水，之后流出一段熱水，然后再流出正常的冷水的現象。這是由其設備位置結構和循環路徑的冷熱水管互相干擾而造成的。而本發明的單機和多機組合在各種管線環境內的實際應用中，不存在對其他用水點冷水龍頭原有功能的干擾。而且在用水點熱水管內存水溫度達到后或正在達到設定溫度的過程中，用戶開啟同一局域用水環境內的任何一個冷水龍頭都不會影響本裝置的運行和體驗效果，同時，本裝置還具有不受應用環境安裝條件限制；不改變熱水使用者傳統使用習慣；不受用水點位置高度限制；安裝更便捷等特點；制造成本也大幅低于現有技術提供的類似功能裝置。

附圖說明：

圖1：是本發明提供的即出熱水裝置100結構的示意圖。

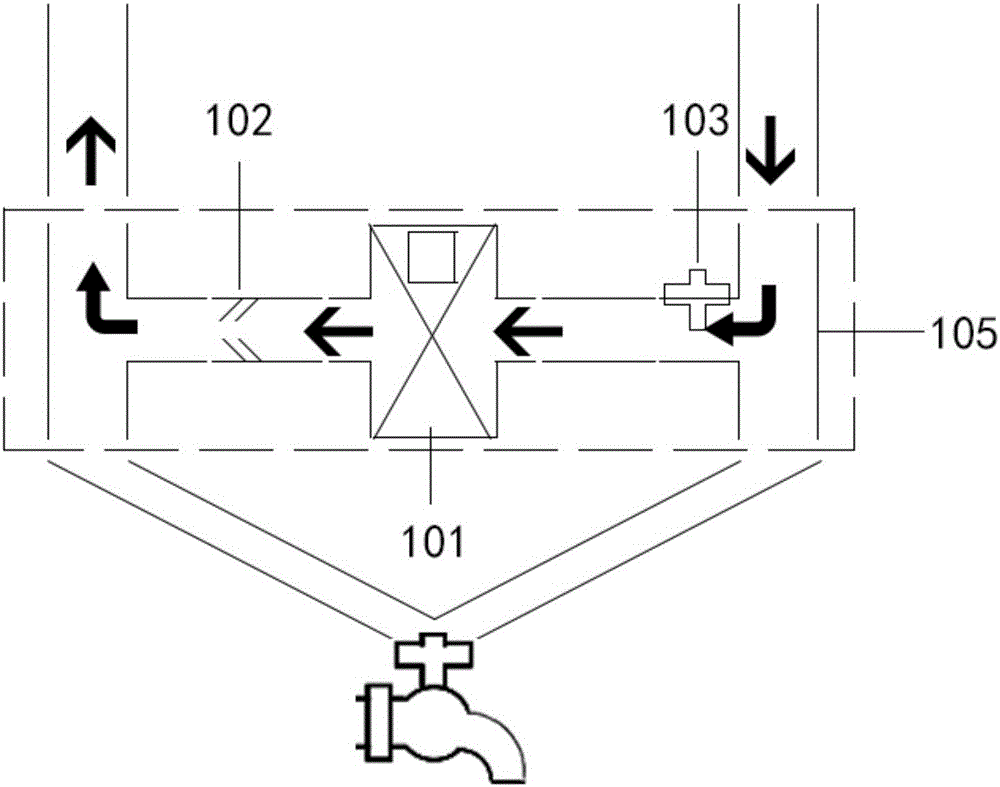

圖2：是在用水點冷、熱水龍頭均處于關閉時，本發明提供的即出熱水裝置100運行時內部水流路徑示意圖。

圖3：是用水點熱水龍頭開啟時本發明提供的即出熱水裝置100內部水流路徑示意圖。

圖4：是用水點冷水龍頭開啟時，本發明提供的即出熱水裝置100運行狀態下內部水流路徑示意圖。

圖5：是用水點冷熱水龍頭同時開啟時，本發明提供的即出熱水裝置100內部水流路徑示意圖。

圖6：是本發明提供的水箱裝置200結構的示意圖。

圖7：是冷熱水龍頭均處于關閉時，在本發明提供的即出熱水裝置100運行狀態下，或有某個用水點熱水被打開時，本發明提供的水箱裝置200水流路徑示意圖。

圖8：是本發明提供的即出熱水裝置100在集中供應熱水的多用水點的局域管線環境，單機應用安裝位置之一和冷、熱水龍頭均處于關閉狀態時水流循環路徑示意圖。

圖9：是本發明提供的即出熱水裝置100在集中供應熱水的多用水點的局域管線環境，單機應用時，冷水水龍頭被打開時冷熱水管內水流路徑示意圖。

圖10：是本發明提供的即出熱水裝置100在集中供應熱水的多用水點的局域管線環境多機應用安裝位置，和冷、熱水龍頭均處于關閉時冷熱水管內水流路徑示意圖。

圖11：是本發明提供的即出熱水裝置100在集中供應熱水的多用水點的局域管線環境多機應用時，某一用水點冷水龍頭被打開時，冷、熱水水流路徑示意圖。

圖12：是本發明提供的即出熱水裝置100在集中供應熱水的多用水點的局域管線環境多機應用時，某一用水點熱水水龍頭被打開時，冷、熱水水流路徑示意圖。

圖13：是本發明提供的即出熱水裝置100在集中供應熱水的多用水點的局域管線環境多機應用時，某一用水點冷、熱水水龍頭同時被打開時，冷、熱水水流路徑示意圖。

圖14：是本發明提供的即出熱水裝置100單機應用于儲水式熱水器多用水點局域管線環境中一個用水點時的安裝位置之一，和冷、熱水龍頭均處于關閉時的水流循環路徑示意圖。

圖15：是本發明提供的即出熱水裝置100單機應用于儲水式熱水器多用水點局域管線環境中一個用水點，冷水水龍頭被打開時的冷熱水管內水流路徑示意圖。

圖16：是本發明提供的即出熱水裝置100單機應用于儲水式熱水器多用水點局域管線環境中一個用水點，熱水水龍頭被打開時的冷熱水管內水流路徑示意圖。

圖17：是本發明提供的即出熱水裝置100單機應用于儲水式熱水器多用水點局域管線環境中一個用水點，冷、熱水龍頭均被打開時水流的流向路徑示意圖。

圖18：是本發明提供的即出熱水裝置100多機組合應用于儲水式熱水器多用水點局域管線環境中的安裝位置，和在各用水點冷熱水龍頭均處于關閉時的水流循環路徑示意圖。

圖19：是本發明提供的即出熱水裝置100多機組合應用于儲水式熱水器多用水點局域管線環境中，各用水點冷水龍頭均處于開啟時的水流循環路徑示意圖。

圖20：是本發明提供的即出熱水裝置100多機組合應用于儲水式熱水器多用水點局域管線環境中，各用水點熱水龍頭均處于開啟時的水流循環路徑示意圖。

圖21：是本發明提供的即出熱水裝置100多機組合應用于儲水式熱水器多用水點局域管線環境中，各個用水點冷、熱水龍頭均處于開啟時的水流循環路徑示意圖。

圖22：是本發明提供的即出熱水裝置100單機與水箱裝置200配伍應用于燃氣熱水器管線環境時安裝位置之一，和用水點冷、熱水龍頭均處于關閉狀態下水流循環路徑示意圖。

圖23：是本發明提供的即出熱水裝置100單機與水箱裝置200配伍應用于燃氣熱水器管線環境時，用水點冷水水龍頭處于開啟狀態下水流循環路徑示意圖。

圖24：是本發明提供的即出熱水裝置100單機與水箱裝置200配伍應用于燃氣熱水器管線環境時，用水點熱水水龍頭處于開啟狀態下水流循環路徑示意圖。

圖25：是本發明提供的即出熱水裝置100單機與水箱裝置200配伍應用于燃氣熱水器管線環境時，用水點冷、熱水水龍頭均處于開啟狀態下水流循環路徑的示意圖。

圖26：是本發明提供的即出熱水裝置100多機組合與水箱裝置200配伍應用于燃氣熱水器管線環境時的安裝位置，和各用水點水龍頭均處于關閉狀態下水流循環路徑示意圖。

圖27：是本發明提供的即出熱水裝置100多機組合與水箱裝置200配伍應用于燃氣熱水器管線環境時，某個用水點冷水水龍頭處于開啟狀態下局域管線內冷熱水水流方向、路徑示意圖。

圖28：是本發明提供的即出熱水裝置100多機組合與水箱裝置200配伍應用于燃氣熱水器管線環境時，某個用水點熱水水龍頭處于開啟狀態下局域管線內冷熱水水流方向、路徑示意圖。

圖29：是本發明提供的即出熱水裝置100多機組合與水箱裝置200配伍應用于燃氣熱水器管線環境時，某個用水點冷、熱水水龍頭均處于開啟狀態下局域管線內冷熱水水流方向、路徑示意圖。

圖30：是本發明提供的輔助加熱裝置200(簡稱200a)的結構示意圖。

圖31：有某個用水點熱水被打開時，本發明提供的輔助加熱裝置200a水流路徑示意圖。

圖32：是本發明提供的輔助加熱裝置200a的水泵211工作時，水流路徑示意圖。

圖33：冷熱水龍頭均處于關閉，本發明提供的即出熱水裝置100運行狀態下，輔助加熱裝置200a水流路徑示意圖。

圖34：是現有技術提供的水循環加熱裝置應用于燃氣熱水器時，組部件“水循環裝置”和“單向閥裝置”安裝位置示意圖。

圖35：是現有技術提供的水循環加熱裝置應用于燃氣熱水器時，在冷熱水水龍頭均處于關閉的狀態下的冷熱水管內水流循環路徑示意圖。

圖36：是現有技術提供的水循環加熱裝置應用于燃氣熱水器時，在用水點之一冷水水龍頭被打開時，水流路徑、方向及循環路徑被中斷的示意圖。

具體實施方式

為了更好的理解本發明的技術方案，下面結合附圖詳細描述本發明提供的實施例。

本發明實施例提供一種即出熱水裝置，該裝置包括：

水泵101，第一連接管107和第二連接管108，水泵101的進水口1011與第一連接管107連通，水泵101的出水口1012與第二連接管108連通。還設置有第一三通105和第二三通106，水泵101的進水口1011通過第一連接管107與第一三通105的第三開口1053連通，水泵101的出水口1012通過第二連接管108與第二三通106的第三開口1063連通，第一三通105的第一開口1051與熱水來水管端頭的管口接通，第一三通105的第二開口1052與混水水龍頭113的熱水進水管口連通；第二三通106的第一開口1061與冷水來水管端頭的管口112連通，第二三通106的第二開口1062與混水水龍頭113的冷水進水管口連通。

所述水泵101或者連接所述水泵101的管路中設置有雙向止流裝置102，雙向止流裝置102可以拆分為兩個單方向逆止裝置分別設置在第一連接管107或第二連接管108上。也可以將兩個單方向逆止裝置分別設置在第一三通105或第二三通106上；或當水泵101具有單向功能時，只需將另一個單向逆止裝置設置在連接管107或第二三通105上。第一三通105的第一開口1051與熱水來水管端頭的管口接通，第一三通105的第二開口1052與連接混水水龍頭112的熱水進水管口連通；第二三通106的第一開口1061與冷水來水管端頭的管口112連通，第二三通106的第二開口1062與連接混水水龍頭113的冷水進水管口連通。

在其他實施例中，在上述實施例基礎上，進一步的，該在第一連接管107或第二連接管108上設置有與水泵101聯動的雙向止流裝置102，也可以將裝置102的雙向止流功能設置在水泵101的進水口1011與出水口1012的通道之內，使水泵101在停機、待機狀態下具有切斷進水口1011和出水口1012的通路、雙向阻斷水流的功能，則無需再單獨設置雙向止流裝置102。雙向止流裝置102可以設置在水泵101的出水口1012或第二連接管108上或第一三通105的第三開口1053或第二三通106的第三開口1063上。雙向止流裝置102也可以拆分為兩個單方向逆止裝置分別設置在第一連接管107或第二連接管108上。也可以將兩個單方向逆止裝置分別設置在第一三通105或第二三通106上；而在當水泵101具有單向功能時，只需將另一個單向逆止裝置設置在連接管107或第二三通105上，即可起到阻斷冷熱水管水流互擾的作用。第一三通105的第一開口1051與熱水來水管端頭的管口接通，第一三通105的第二開口1052與連接混水水龍頭112的熱水進水管口通過第三連接管109接通；第二三通106的第一開口1061與冷水來水管端頭的管口112接通，第二三通106的第二開口1062與連接混水水龍頭113的冷水進水管口通過第五連接管110接通。在水泵101進水口或第一連接管107上設置有濾除液體中顆粒的過濾裝置114。

在其他實施例中，在上述實施例基礎上，進一步的，即出熱水裝置100的本體上還設置有第一溫度感應裝置103，第一溫度感應裝置103的探針可以裝設在水泵101的進水口1011、或第一連接管107，或第一三通105的開口1053或其他適合的位置。

調整第一連接管107和第二連接管108之一或同時改變二者的長度，并對應調整設置第一溫度感應裝置103的位置，是本發明在是實際應用中調整和控制熱水管對冷水管內存水溫度影響程度的一個手段之一。

在其他實施例中，在上述各實施例基礎上，進一步的，即出熱水裝置100本體上設置有單獨的線控或遙控裝置，或設置有在即出熱水裝置100在多機組合應用時，控制多機組合聯動的第一遠程控制裝置104。在與儲水式熱水器配套使用時，第一遠程控制裝置104也可以設置在熱水器的主機上。

在其他實施例中，在上述各實施例基礎上，進一步的，在即出熱水裝置100應用于與燃氣熱水器配套使用時，該即出熱水裝置100還包括與即出熱水裝置100本體配套使用的水箱裝置200，該水箱裝置200包括水箱201，水箱201上設有進水口206和出水口207。在與燃氣熱水器配套使用時，水箱201的進水口206與連接燃氣熱水器的熱水出口通過第四連接管208連通，水箱201的出水口207與通向各用水點的熱水管209連通。

水箱裝置200的水箱201內還設置有電加熱裝置204，用于加熱水箱內的水溫和第二溫度感應裝置202，用于測量水箱201內的水溫。

水箱裝置200的水箱201內還設置有擾流混水裝置203。

水箱裝置200上設置有用于與第一遠程控制裝置104聯動的第二遠程控制裝置205，與一臺或一臺以上的即出熱水裝置100的本體組合聯動應用。水箱裝置200的用于控制自身和即出熱水裝置100本體的遠程功能控制裝置可以設置在與之配套使用的熱水器的主機上。

輔助加熱裝置200a是在水箱裝置200基礎上增加了可以借助燃氣熱水器的燃燒器對水箱201內的存水進行加熱的相應裝置，作為電加熱裝置204對水箱201內存水加熱的補充功能。為滿足這一功能需要，輔助加熱裝置200a在水箱裝置200的基礎上增設了：第二水泵211和第三三通214，水箱201上增設有開口210；第二水泵211的進水口212與水箱201的開口210接通，第二水泵211的出水口213與第三三通214的第一接口215接通，第三三通214的第二接口216與冷水進水管220接通，第三三通214的第三接口217與連接燃氣熱水器冷水進水口的連接管219接通。第三三通214內部設置有水流變道裝置218，水流變道裝置218的導流板的一面為曲面設結構。當第二溫度感應裝置202測得水箱201內的水溫低于設定值時，即通過第二控制裝置205啟動第二水泵211，由燃氣熱水器的燃燒器對水流加熱，從而保證水箱201內的水溫保持在設定溫度。水流變道裝置218目的是在即出熱水裝置100運行時，較小水流可以在不改變水流變道裝置218的導流板位置的條件下從導流板曲面縫隙通過三通214的第一接口215進入水箱201或繞經燃氣熱水器的燃燒器進入水箱201。另外當水泵211工作時，可以引導水流繞經燃氣熱水器加熱后從水箱201的熱水進口206回到水箱201。在停機或待機狀態下，水流是可以在水泵211的進水口212和出水口213之間雙向流動的。當有用水點熱水龍頭被打開時，來自燃氣熱水器冷水進水管220的壓力較大的水流可以推動水流變道裝置218將三通214的第一接口215的通道封住，使冷水管的來水不會直接進入水箱201。(見圖31、圖32、圖33、圖34)

在與燃氣熱水器配套使用時，水箱裝置200或輔助加熱裝置200a可以設置在燃氣熱水器的主機殼內部。

水箱201也相當于儲水式熱水器的水箱。

在裝置100本體與現有儲水式熱水器配套使用時，用于遠程控制一臺或局域用水環境內組合使用的即出熱水裝置100的遠程控制裝置可以設置在儲水式熱水器的主機上。

另外，即出熱水裝置100的本體和水箱裝置200及輔助加熱裝置200a上設置有設備所需的外殼。

以上對本發明實施例所提供的一種即出熱水裝置進行了詳細介紹，對于本領域的一般技術人員，依據本發明實施例的思想，在具體實施方式及應用范圍上均會有改變之處，綜上所述，本說明書內容不應理解為對本發明的限制。
