本發明屬于商用爐具用噴射式熱輻射結構技術領域，具體涉及一種商用爐具用噴射式熱輻射結構。

背景技術：

灶具按使用氣種分為：天燃?xì)庠睢⑷斯っ簹庠睢⒁夯蜌庠铍姶旁睿床馁|(zhì)分為：有鑄鐵灶、不銹鋼灶、搪瓷灶，按灶眼分為：單眼灶、雙眼灶、多眼灶，家用燃?xì)庠钔ǔ２捎玫娜紵鞣绞接袃煞N：部分預混式燃燒和完全預混式燃燒，燃燒器頭部燃燒器頭部的作用是將燃?xì)狻⒖諝獾幕旌蠚怏w均勻地分配到各個火孔上，使其進行穩定的完全燃燒，根據大氣式燃燒器的不同用途，它可以做成多火孔頭部和單火孔頭部兩種形式，民用燃具大多數使用多火孔頭部，它的形式很多，在設計燃燒器頭部時，要充分考慮火孔的形式、大小、孔數以及排列方式等因素，這些因素并不單純由燃燒器決定，而是根據不同用途，受加熱物的大小、形狀及燃燒室的大小等因素而定，常用的火孔有以下幾種形狀：圓火孔：燃燒器頭部的火孔用鉆頭鉆孔，這種加工形式方法簡單，廣泛采用，方火孔(炬形火孔或梯形火孔)：有縱長和橫長兩種排列法，縫隙火孔：加工火孔時，用刀具取代鉆頭，加工成細長的溝槽，這種火孔叫縫隙火孔。

但是目前市場上的商用爐具用噴射式熱輻射結構不僅結構復雜，而且功能單一，沒有將水槽、保溫箱和灶臺共同設置在一個平面內，不方便工作人員操作，不能減少工作人員的做餐時間，沒有設置儲料盒，不方便工作人員放置作料，沒有將水龍頭設置成即可旋轉也可拉伸的形狀，不方便工作人員用水。

技術實現要素：

本發明的目的在于提供一種商用爐具用噴射式熱輻射結構，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種商用爐具用噴射式熱輻射結構，包括爐具工作臺、側板和天然氣輸入管，所述爐具工作臺的上端設置有保溫箱，且爐具工作臺的下端設置有支撐臺，所述保溫箱的上端設置有保溫蓋，且保溫箱的外部設置有保溫箱卡板，所述保溫箱的一側設置有天然氣接通閥，所述保溫蓋的上端設置有提手，所述天然氣接通閥的一側設置打火閥，所述打火閥的一側設置有灶臺，所述灶臺的內部設置有通火口，且灶臺的下端設置有爐具箱，所述灶臺的一側設置有水槽，所述水槽的內部設置有污水接口，且水槽的一側上方設置有旋轉臺，所述旋轉臺的上端設置有彈性水管，所述彈性水管的一端設置有噴頭，所述側板安裝在爐具工作臺上端靠近灶臺的后側位置處，且側板的前表面設置有儲料臺，所述側板前表面靠近儲料臺的一側位置處設置有保護網，且側板前表面靠近彈性水管的一側位置處設置有水管固定架，所述保護網一側靠近側板的內部位置處設置有通風扇，所述爐具箱內部靠近灶臺的下端位置處設置有托盤，且爐具箱的頂部邊緣設置有通氣口，所述爐具箱的下端設置有噴射爐具，所述噴射爐具的下端設置有打火器，且噴射爐具的內部設置有均火孔所述打火器的下端設置有接氣管，所述接氣管的下端設置有燃料混合器，所述天然氣輸入管安裝在天然氣輸入管的內部，且天然氣輸入管的一端設置有電磁閥，所述電磁閥的一端設置有天然氣接管，所述天然氣接管的一端設置有風機，所述風機的一端設置有水泵，所述水泵的下端設置有輸水管，所述輸水管的一端設置有純凈水進口，所述純凈水進口的上方設置有污水排出口。

優選的，所述電磁閥與天然氣接通閥電性連接，所述打火器與打火閥電性連接，所述通風扇、水泵和風機均與外部控制開關電性連接。

優選的，所述灶臺下方設置有空心導管連接到保溫箱的下端。

優選的，所述保溫箱卡板共設置有兩個，且兩個保溫箱卡板分別安裝在保溫箱的兩側。

優選的，所述保溫箱是一種由鋁制成的構件。

優選的，所述爐具工作臺與彈性水管通過旋轉臺轉動連接。

優選的，所述托盤為圓臺型，且托盤的內部設置有均熱柱。

優選的，所述風機共設置有兩個排管，其中一個是接太燃?xì)猓硪粋€(gè)是接空氣。

優選的，所述均火孔共設置有若干個，且若干個均火孔均勻安裝在噴射爐具的內部。

優選的，所述通風扇的內部設置有電動馬達。

與現有技術相比，本發明的有益效果是：本發明結構科學合理，使用安全方便，將水槽、保溫箱和灶臺共同設置在一個平面內，在爐具下方設置一個傾斜導管，使?fàn)t具下方的余熱進入到保溫箱的下方，將做好的菜放在保溫箱內，可以為飯菜菜保溫，方便了工作人員操作，減少工作人員的做餐時間，設置了儲料盒，方便了工作人員放置作料，避免了因作料在爐具上無法放置，而影響工作人員做餐的問題，本設計將水龍頭設置成即可旋轉也可拉伸的形狀，這樣更方便工作人員用水，本設計不僅操作簡單，而且能夠提高工作人員的做菜效率。

附圖說明

圖1為本發明的結構示意圖；

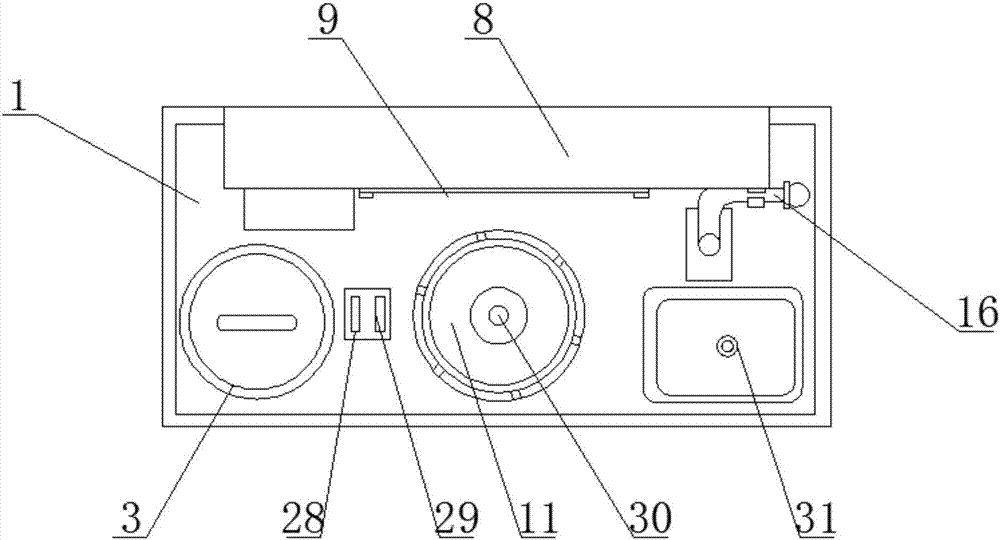

圖2為本發明的俯視圖；

圖3為本發明爐具箱的結構示意圖；

圖4為本發明噴射爐具的結構示意圖；

圖中：1-爐具工作臺、2-保溫箱卡板、3-保溫箱、4-保溫蓋、5-提手、6-燃料混合器、7-儲料臺、8-側板、9-防護網、10-通風扇、11-灶臺、12-噴射爐具、13-彈性水管、14-水管固定架、15-旋轉臺、16-噴頭、17-爐具箱、18-水槽、19-污水排出口、20-純凈水進口、21-輸水管、22-水泵、23-風機、24-天然氣接管、25-電磁閥、26-支撐臺、27-天然氣輸入管、28-天然氣接通閥、29-打火閥、30-通火口、31-污水接口、32-托盤、33-通氣口、34-打火器、35-接氣管、36-均火孔。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-4，本發明提供一種技術方案：一種商用爐具用噴射式熱輻射結構，包括爐具工作臺1、側板8和天然氣輸入管27，爐具工作臺1的上端設置有保溫箱3，且爐具工作臺1的下端設置有支撐臺26，保溫箱3的上端設置有保溫蓋4，且保溫箱3的外部設置有保溫箱卡板2，保溫箱3的一側設置有天然氣接通閥28，保溫蓋4的上端設置有提手5，天然氣接通閥28的一側設置打火閥29，打火閥29的一側設置有灶臺11，灶臺11的內部設置有通火口30，且灶臺11的下端設置有爐具箱17，灶臺11的一側設置有水槽18，水槽18的內部設置有污水接口31，且水槽18的一側上方設置有旋轉臺15，旋轉臺15的上端設置有彈性水管13，彈性水管13的一端設置有噴頭16，側板8安裝在爐具工作臺1上端靠近灶臺11的后側位置處，且側板8的前表面設置有儲料臺7，側板8前表面靠近儲料臺7的一側位置處設置有保護網9，且側板8前表面靠近彈性水管13的一側位置處設置有水管固定架14，保護網9一側靠近側板8的內部位置處設置有通風扇10，爐具箱17內部靠近灶臺11的下端位置處設置有托盤32，且爐具箱17的頂部邊緣設置有通氣口33，爐具箱17的下端設置有噴射爐具12，噴射爐具12的下端設置有打火器34，且噴射爐具12的內部設置有均火孔36打火器34的下端設置有接氣管35，接氣管35的下端設置有燃料混合器6，天然氣輸入管27安裝在天然氣輸入管27的內部，且天然氣輸入管27的一端設置有電磁閥25，電磁閥25的一端設置有天然氣接管24，天然氣接管24的一端設置有風機23，風機23的一端設置有水泵22，水泵22的下端設置有輸水管21，輸水管21的一端設置有純凈水進口20，純凈水進口20的上方設置有污水排出口19。

為了更好的控制爐具，本實施例中，優選的，電磁閥25與天然氣接通閥28電性連接，打火器34與打火閥29電性連接，通風扇10、水泵22和風機23均與外部控制開關電性連接。

為了加熱保溫箱3內部的溫度，本實施例中，優選的，灶臺11下方設置有空心導管連接到保溫箱3的下端。

為了將保溫箱3卡在爐具工作臺1的上端，方便取出，本實施例中，優選的，保溫箱卡板2共設置有兩個，且兩個保溫箱卡板2分別安裝在保溫箱3的兩側。

為了是保溫箱3具有的導熱性，本實施例中，優選的，保溫箱3是一種由鋁制成的構件。

為了廚師用水更方便，本實施例中，優選的，爐具工作臺1與彈性水管13通過旋轉臺15轉動連接。

為了時鍋具底部受熱均勻，本實施例中，優選的，托盤32為圓臺型，且托盤32的內部設置有均熱柱。

為了爐火呈噴射狀，本實施例中，優選的，風機23共設置有兩個排管，其中一個是接太燃?xì)猓硪粋€(gè)是接空氣。

為了鍋具受熱均勻，炒的菜更有香味，本實施例中，優選的，均火孔36共設置有若干個，且若干個均火孔36均勻安裝在噴射爐具12的內部。

為了保持廚師有一個良好的工作環境，本實施例中，優選的，通風扇10的內部設置有電動馬達。

本發明的工作原理及使用流程：本發明是一種商用噴射式熱輻射結構的爐具，主要包括爐具工作臺1、灶臺11、噴射爐具12、天熱氣輸入管27和托盤32，本發明固定好之后，將通風扇10、水泵22和風機23均與外部控制開關電性連接，通過天然氣接通閥28打開電磁閥25，使天然氣進入到風機23內部，然后再啟動風機23，通過風機23將空氣與天然氣一起吹到噴射爐具12內部，然后通過打火閥29使打火器34打出火花，即可點燃天然氣，通過噴射爐具12可使火勢呈噴射式，這樣可使鍋具底部受熱均勻，做出來的飯菜更加美味，將水槽18、保溫箱3和灶臺11共同設置在一個平面內，在爐具下方設置一個傾斜導管，使?fàn)t具下方的余熱進入到保溫箱3的下方，將做好的菜放在保溫箱3內，可以為飯菜菜保溫，方便了工作人員操作，減少工作人員的做餐時間，設置了儲料盒7，方便了工作人員放置作料，避免了因作料在爐具工作臺1上無法放置，而影響工作人員做餐的問題，本設計將水龍頭設置成即可旋轉也可拉伸的形狀，這樣更方便工作人員用水，本設計不僅操作簡單，而且能夠提高工作人員的做菜效率。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
