本發明屬于建筑節能，涉及電能貯能與利用，涉及城鎮峰值期供電緊張，具體涉及一種可實現電網規模調峰的貯能空調及熱水系統。

背景技術：

我國是以燃煤為主的火力發電大國、由于火力發電不能象燃氣發電那樣想開即開、想停即停，因此導致我國夜間低谷電浪費嚴重，同時又使得我國可再生能源電力夜間無法入網，嚴重阻礙了可再生能源的發展。如何創建巨量、價廉、長壽、可控的貯能、調峰系統，是我國能源領域急需解決的重大問題、一方面大量的火力低谷電浪費，棄風嚴重、另一方面城市高峰用電緊張，占全年時間僅5％的空調高峰用電、國家每年要花費數仟億的巨資擴容，還有城鎮鄉村、百姓均需生活熱水，一方面大量低谷電浪費、另一方面要用大量外匯去購買天然氣，尤其是鄉鎮、農村，用罐裝液化汽冬天洗一澡都要2元多，而市場上空氣能熱水器太貴，裝一臺需5千多元、還有現在的空調能耗高，價格貴，人們希望有能耗低，價廉物美，又能供四季熱水的耗能產品。

技術實現要素：

本發明的目的是針對上述現有不足，提供一種用一份的低谷電吸收三份的空氣能，將熱能存于樓底附近的地下保暖貯熱池中，第二天為百姓提供一種能量十足的制冷或供暖及生活熱水。這種供能系統，每戶家庭不需室外機，只有一只戶式螺旋盤管換熱器，其功率0一15KW可調，相當一臺6P的戶式中央空調，但價格比戶式中央空調要低的多，且運行費用由于使用低谷電費、因此能耗費也低許多。

為實現上述目的，本發明提供如下技術方案：一種可實現電網規模調峰的供能系統，包括熱水器、還包括戶式螺旋盤管換熱器、經濟余熱回收器、貯熱裝置、計費控制器、增溫閥、液相總管控制器、汽相總管控制器，

所述戶式螺旋盤管換熱器包括外罩，螺旋盤管換熱器，所述螺旋盤管換熱器包括套管，所述套管內設有制冷劑液體回流管，所述套管上端密封設有上部聚焊頭，套管下端密封設有下部聚焊頭，所述套管外圈螺旋的盤有多頭多層螺旋盤管，所述多頭多層螺旋盤管上端固定連接于上部聚焊頭，所述多頭多層螺旋盤管下端固定連接于下部聚焊頭，所述上部聚焊頭上部設有汽相進（出）口，所述下部聚焊頭的下部設有液相進（出）口，所述制冷劑液體回流管外壁與套管內壁形成空氣隔熱層，所述制冷劑液體回流管使上部多余的制冷劑流體回流至下部。

所述貯熱裝置包括貯熱池，換熱裝置、攪拌機，所述換熱裝置設于水池中，所述攪拌機設于換熱裝置中上環管、下環管，螺旋盤管換熱器，攪拌機，所述換熱裝置包括上環管、下環管，螺旋盤管換熱器，攪拌機，所述螺旋盤管換熱器設有N個，所述上環管、下環管均為圓環狀，所述N個螺旋盤管換熱器均布設于上環管和下環管之間，所述汽相進（出）口均與上環管相連通，液相進（出）口均與下環管相連通，所述N個螺旋盤管換熱器中間設有攪拌機。

所述經濟余熱回收器包括制冷劑貯液器，所述制冷劑貯液器內設有余熱回收蒸發器，所述制冷劑貯液器經室外機毛細管與空調室外機的冷凝器連接、所述制冷劑貯液器經抽液控制器、貯熱池變頻雙向泵與設于貯熱池的下環管串聯連接、所述制冷劑貯液器經液相總管供液泵、液相總管控制器與液相總管串聯連接，所述余熱回收蒸發器的上端與余熱回收壓縮機的入口相連，所述余熱回收壓縮機的一出口經余熱排出閥與余熱散熱器相連，余熱回收壓縮機的另一出口經余熱回收閥與汽相總管相連，余熱回收蒸發器的底部經余熱回收毛細管與制冷劑貯液器相連。

所述計費控制器包括變頻容積泵、電子膨脹閥、出水測溫器、回水測溫器，戶控電腦板，所述電子膨脹閥一端與液相總管相連、另一端與戶式螺旋盤管換熱器的下部聚焊頭相連，所述變頻容積泵分別與外罩底部相連接，所述出水測溫器設于外罩的出水口，所述回水測溫器設于外罩的回水口，戶控電腦板通過調節變頻容積泵轉速和電子膨脹閥的開度、以及進出水溫差來調節和計量供能的大小。

所述熱水器包括熱水桶、換熱器，自動閥，所述換熱器設于熱水桶內，換熱器包括上、下?lián)Q熱盤管，所述自動閥分別與上、下?lián)Q熱盤管連接，所述熱水器供熱利用戶式螺旋盤管換熱器提供的循環熱水、經熱水桶中的換熱器間接加熱，

所述增溫閥的一接口與汽相總管連接，另一接口與汽相分離器連接，還有一接口經B閥連接于空調室外機的高溫壓縮機與低溫壓縮機之間。

所述液相總管控制器包括壓力變送器、液位控制器，所述壓力變送器、液相總管控制器串聯于液相總管上，制冷時供液壓力的上限和下限由主控電腦板根據工況要求設定，制熱時抽液量的大小由液相總管控制器來檢測、由主控電腦板來確定液相總管供液泵的轉速。

所述汽相總管控制器設于汽液分離器上部，用于監測制冷劑液體是否超量，汽液分離器的進口與上環管相連，汽液分離器的出口與汽相總管相連，汽液分離器的底部、有一小管將多余的制冷劑液體流回螺旋盤管換熱器。

本發明一種可實現電網規模調峰的供能系統，利用我國富裕的夜間低谷電、吸收空氣能、獲得相對電耗幾倍的熱能存于地下貯熱池，將能源錯峰使用，大大降低城鎮鄉村高峰期的用電緊張，由于夜間低谷電期間，電能十足，空調外機可開足馬力工作，無需昂貴的變頻壓縮機和變頻控制板，再由于現有的戶式中央空調要考慮到家中幾個臥室、客廳等同時開機工況、因此設備配置的非常的大、使得成本很高。本系統每家每戶都直接和貯熱池經汽相總管相連，貯熱池積聚了一晚上的熱量，熱慣性相當大，每戶只需一個簡便、價廉的戶式螺旋盤管換熱器，就能獲得相當于一臺6匹機的戶式中央空調，成本卻下降許多。又由于采用夜間低谷電、其電價只須白天電價的一半，再加上室內機采用的是壁式輻射供熱器，由于輻射面積大，整體墻面和玻璃又采取了隔熱措施，因此供冷暖能耗都下降許多，又由于采用了制冷劑冷凝液余熱回收蒸發器，（冬天是冷凝液體顯熱回收，夏天是冷凝液體的高溫顯熱不進入貯冷池）使的整機能耗特別小。尤其是可提供生活熱水，為鄉鎮農村百姓帶來廉價，方便，清潔的能源消費，是實現以電代煤、代氣、治理空氣環境的最佳選擇。

附圖說明

圖1為本發明控制系統示意圖；

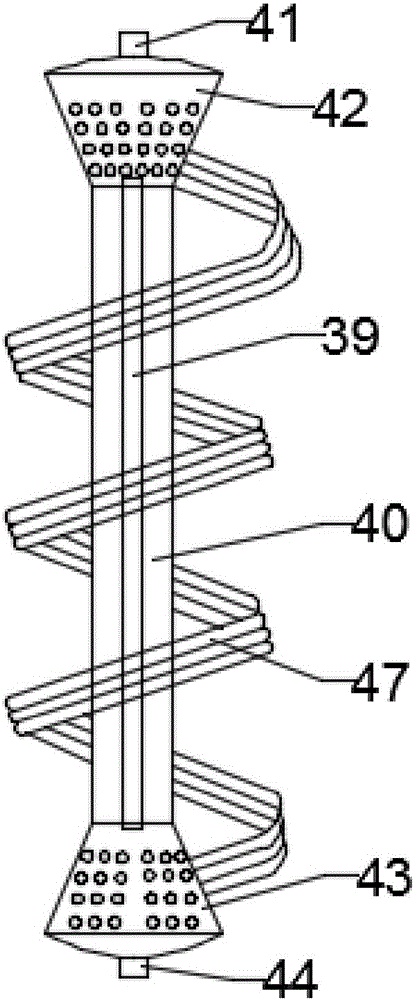

圖2為本發明圖1中螺旋盤管換熱器結構示意圖；

圖中：1、戶式螺旋盤管換熱器，2、電子膨脹閥，3、變頻容積泵，4、風機盤管，5、壁式輻射供熱（冷）器，6、熱水器，7、701、油汽分離器，8、平衡旁通閥，9、高溫壓縮機，10、換向閥，11、低溫壓縮機，12、水膜蒸發器，13、冷凝器，14、A閥，15、增溫閥，16、B閥，17、余熱回收閥，18、余熱排出閥，19、余熱散熱器，20、余熱回收壓縮機，21、壓力變送器，22、液相總管供液泵、23、制冷劑貯液器，24、室外機毛細管，25、余熱回收毛細管，26、貯熱池，27、2701、螺旋盤管換熱器，28、貯熱池變頻雙向泵、29、余熱回收蒸發器，30、汽液分離器，31、汽相總管控制器，32、攪拌機，33、汽相總管，34、液相總管，35、主控電腦板，36、戶控電腦板，37、液相總管控制器，38、抽液控制器，39、制冷劑液體回流管，40、氣體隔熱層，41、汽相進（出）口，42、上部聚焊頭，43、下部聚焊頭，44、液相進（出）口，45、平衡閥，46、貯熱池循環筒液體進口截止閥，47、多頭多層螺旋盤管，48、密封筒體，49、外罩，50、出水測溫器，51、回水測溫器，52、上環管，53、下環管。

具體實施方式

為進一步了解本發明的技術方案、籍由以下實施例結合附圖1、圖2、對本發明作進一步說明，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例1：貯熱及貯冷

本系統室外機集成在靠近貯熱池26側的外墻上，根據用戶數量來配匹室外機，室外機壓縮機采用電流小，穩定、啟動性能好的三相電源，每臺外機采用7．5KW的壓縮機，主控電腦板35具備斷相、過流，欠壓、過熱多項保護功能，冬天貯熱時，所有外機由主控電腦板35依順啟動、每臺外機啟動順序是先開平衡旁通閥8、A閥14、油汽分離器7、增溫閥15，再開高溫壓縮機9，再開低溫壓縮機11．再關平衡旁通閥閥8，依順全部啟動后，開攪拌機32．開貯熱池變頻雙向泵28．開余熱回收壓縮機20和余熱回收閥17，由此．貯熱池26較高溫度的制冷劑液體的顯熱焓均被余熱回收壓縮機20回收、降溫后的制冷劑液體依靠壓力經室外機毛細管24壓向冷凝器13．吸收空氣能，產生低壓蒸汽、低壓蒸汽被低溫壓縮機11吸收，壓縮成較高溫蒸汽，再經高溫壓縮機9，壓縮成高溫氣體，經A閥14、增溫閥15、汽液分離器30、上環管52，進入汽相進（出）口41到螺旋盤管換熱器2701，釋放熱量后，變成液體、經貯熱池變頻雙向泵28抽至制冷劑貯液器23，（此時平衡閥45打開，抽液控制器38中的浮標浮起）整個過程周而復始。整個低谷電期間，晚10點到第二天早上7點、全部按此模式工作、由于人們晚上在臥室睡覺，客廳及其他沒人的房間均不供熱、臥室稍有點溫度即可，因此大量的熱能被存于貯熱池26。

夏季貯冷時、主控電腦板35．依順啟動室外機中的低溫壓縮機11．換向閥10切換在制冷狀態、打開B閥16、開貯熱池變頻雙向泵28、余熱回收壓縮機20、開余熱排出閥18，開攪拌機32，將來自冷凝器13的高溫制冷劑液體預冷后、再經貯熱池變頻雙向泵28、下環管53，進入液相進（出）口44到螺旋盤管換熱器2701，在螺旋盤管換熱器2701中吸收貯熱池26中的顯、潛熱，產生低壓蒸汽、經汽液分離器30、B閥16、換向閥10、油汽分離器701，進入低溫壓縮機11、整個過程周而復始。整個夜間低谷期均按此模式工作、將貯熱池26中顯、潛熱抽出、0℃時整池為冰水共存溶液，由于冷凝器13前裝有水膜蒸發器12，使得晚上的冷凝溫度在30℃以下，因此使得整機在0℃蒸發時的能耗很小。

實施例2：夏季供冷

只要裝在供能系統網上的任何一用戶、只要在電腦控制板36上的遙控器上按了啟動鍵、戶控電腦板36都會向主控電腦板35發出開機申請信號，主控電腦板35在查詢到該用戶沒欠費就會即刻響應開動液相總管供液泵22（液相總管供液泵22選用液相變頻雙向泵）、向液相總管34供液，并發出響應信號，戶控電腦板36在收到允許開機指令后、即刻全開該戶的電子膨脹閥2、全開該戶的變頻容積泵3、為用戶提供快速制冷服務。例如該戶的客廳需要制冷、戶控電腦板36會自動打開該室對應的閥、開該室的風機盤管4、由于初開室內含濕量較高、風機盤管4會將室內超標的含濕量除去，待除去部分水蒸汽濕度調整為舒適濕度后，戶控電腦板36會根據室內溫度開小或全停風機盤管4，主要由壁式輻射供熱（冷）器5對客廳提供冷量。整個制冷過程由主控電腦板35和戶控電腦板36共同管理，主控電腦板35通過壓力變送器21給出的信號調節供液量（用戶少時，壓力偏高調小液相總管供液泵22轉速。用戶多時，壓力偏小調大液相總管供液泵22轉速）。同時主控電腦板35還會根據液相總管供液泵22的百分開度粗調設定貯熱池變頻雙向泵28的轉速、再通過抽液控制器38細調，當抽液控制器38液位在下限時，說明轉速偏高，應調小轉速，當抽液控制器38在液位達上限時，說明螺旋盤管換熱器2701制冷劑液體較多、應開大貯熱池變頻雙向泵28轉速。用戶控電腦板36根據用戶指令，控制用戶端的電子膨脹閥2的開度和變頻容積泵3的轉速、使其達到最佳舒適度。

實施例3：冬季供暖

供暖調節也和制冷調節一樣，主控電腦板35根據有幾戶用戶申請確定貯熱池26的貯熱池變頻雙向泵28開多大轉速，從而確定向貯熱池26中的螺旋盤管換熱器2701供多少制冷劑，再通過汽相總管控制器31進行供液量修正，當供液量偏多使的汽液分離器30中的液位升高，浮標升起，使汽相總管控制器31中獲得磁感應信號，高限觸點閉合，向主控電腦板35發出液多信號，主控電腦板得到信號后即調小貯熱池變頻雙向泵28轉速、反之則調大。同時主控電腦板35根據貯熱池變頻雙向泵28的轉速粗定液相總管供液泵22的轉速，再根據液相總管控制器37的液位信號，細調液相總管供液泵22的轉速、液位在低限，調小液相總管供液泵22的轉速，液位在上限，提高液相總管供液泵22的轉速。液位在上下之間，轉速不變。

極端情況：當寒潮來時、環溫驟降，當貯熱池26貯熱量不足（溫度偏低時），主控電腦板35會啟動增溫程序，將增溫閥15關閉，將B閥16、A閥14打開，打開平衡旁通閥8，油汽分離器7，根據欠溫情況開幾臺高溫壓縮機9．然后關平衡旁通閥8，繼續開貯熱池變頻雙向泵28．使供汽溫度升高，超支的熱量主控電腦板35會在第二天白天補足。由于壁式輻射式供熱（冷）器5面板采用鋁合金，板后密布蛇形鋁盤管，管內是循環供熱水，后襯是聚氨脂隔熱，由于輻射面積大、制冷、制熱過程冷凝液的余熱又得到回收、各房室沒人即關、能源點滴應用、因此整個供暖過程能耗非常小、又采用廉價的低谷電、人們在享受舒適生活時而不用擔心費用高。

實施例4：供應四季熱水

由于農村鄉、鎮沒通天然氣、解決四季熱水是鄉、鎮農村百姓十分期盼的清潔能源，搬進新房的人們都不愿燒煤了、不僅污染環境，而且換煤麻煩。利用供能系統提供四季熱水、是一種既經濟又方便、又凈化環境的益事，人們無論何時、一開籠頭就有熱水，其制熱操作、也由主控電腦板35自動操作，和供熱取暖一樣，熱能輸送也是制冷劑熱蒸汽輸送（不耗能）、熱蒸汽通過設于螺旋盤管換熱器27上的多頭多層螺旋盤管47對管外的循環水加熱、被加熱的循環水通過熱水器6中的加熱盤管對桶中的水循環加熱。（由于戶式換熱器1是采用多頭多層螺旋式盤管，60度的制冷劑蒸汽，將循環水加溫至58℃是完全可以的）。由于用夜間低谷電吸收空氣能獲得幾倍于電能的熱能存于貯熱池26、為用戶白天提供廉價的生活熱水，可為沒有天然氣的鄉鎮農村改善能源環境。更經濟的用能是冬天若沒人洗澡、可將上部加熱設為恒熱，要洗澡時才加熱下部，這樣可減少24小時的散熱。

實施例5：除濕

南方的梅雨季節、氣候很潮濕、而貯熱池26又存有為提供熱水的熱能，因此除濕操作只能定時、限時操作，即用戶在梅雨季節不能開窗，將遙控器設在候機，（人可離開）等規定時間到，比如每天上午10點，主控電腦板35會發出指令，設置候機家庭的風機盤管4和該家庭的電子膨脹閥2和變頻容積泵3都會自動開啟，增溫閥15、B16打開，換向閥10設在制冷位置，開液相總管供液泵22、關貯熱池變頻雙向泵28、開低溫壓縮機11、系統只需開1或2臺外機就能滿足除濕操作。

實施例6：貯能與調峰

我國規定：晚10點到第二天早7點為低谷電期間主控電腦板35將所有空調室外機全部啟動，以最大的能效貯能，同時主控電腦板35還能接收和發送來自智聯網的代碼信息，比如節假日，網上電量十足，智聯網發出電富余指令，主控電腦板35接收到指令后會即刻開啟貯能系統，并記錄指令有效時間。當網上電量不足時，智聯網發出電緊張指令、主控電腦板35接收到指令后會逐漸減小室外機的開機臺數。每時每刻主控電腦板35都具有接受和響應來自智聯網的用電指令代碼，從而達到穩定電網的目的。
