本發明屬于凹凸棒土加工技術領域，具體涉及一種環保高效的凹凸棒土烘干裝置。

背景技術：

凹凸棒土又稱縷石、千土王等，世界多國均有分布。但我國占全部可開采量的85％，總量達5億噸，為本產品大批量生產奠定了基礎。凹凸棒土具有非常優良的鏈層狀結構,由于凹凸棒石粘土具有的特殊的物理化學性質和工藝性能，使其在石油、化工、建材、造紙、醫藥、農業等方面得到廣泛應用。

目前，國內的凹凸棒土加工工廠對凹凸棒土原料處理時，將其放置于室外場地翻曬，這樣的方式容易造成空氣污染，不利用人體健康，破壞環境。

技術實現要素：

本發明的目的是提供一種環保高效的凹凸棒土烘干裝置，可以對凹凸棒土進行高效烘干處理，解決了現有技術中凹凸棒土直接在室外曬干造成的環境污染問題，環保高效、操作簡單、使用方便，實用性較高。

本發明提供了如下的技術方案：一種環保高效的凹凸棒土烘干裝置，包括烘干桶和設于烘干桶底部的機架，烘干桶內設有內桶體，烘干桶和內通體均為橫向設置的圓柱形結構，烘干桶和內桶體的軸心線相同，內桶體左右兩端開口且固接于烘干桶內壁，烘干桶還包括設于側壁的進料口與出料口、設于頂壁的鼓風機和設于底壁的底部風孔，進料口位于出料口上方，進料口和出料口均與內桶體內腔相連通，進料口和出料口上均設有活動密封蓋，鼓風機出風口垂直向下設置，內桶體頂壁開設有頂部風孔，底部風孔和頂部風孔均設有多個，頂部風孔與鼓風機出風口錯開設置，烘干桶內壁和內桶體外壁之間還設有風道，風道一端連接至鼓風機，風道另一端連接至內桶體頂壁并與內桶體相連通，風道內設有加熱機構，內桶體內腔還設有攪拌機構。

優選地，所述烘干桶外壁設有plc控制器，加熱機構為加熱管,鼓風機和加熱管均通過導線連接至plc控制器。

優選地，所述攪拌機構包括轉軸、連接桿和攪拌件，烘干桶外壁中央設有變頻電機，變頻電機上設有減速機，減速機和變頻電機均通過導線連接至plc控制器，進料口和變頻電機對立設于烘干桶兩側，轉軸一端穿過烘干桶側壁與變頻電機轉動連接，連接桿設有多個且固接于轉軸外壁，連接桿與轉軸相垂直，攪拌件分布設于連接桿上。

優選地，所述攪拌件為抄板，所述抄板為折彎結構。

優選地，所述攪拌件為螺旋件，螺旋件圍設于連接桿外壁。

優選地，所述烘干桶底壁還設有排液管，排液管與烘干桶內腔相連通，排液管上設有閥門。

優選地，所述內桶體底部還設分導塊，出料口的水平高度和內桶體左右兩端開口的最低水平高度相同，分導塊的縱截面為直角三角形且其斜邊朝向出料口傾斜設置。

優選地，所述風道與內桶體連通處還設有隔檔件，隔檔件的縱截面為倒置的梯形結構，隔檔件底面設有隔網。

優選地，所述烘干桶外壁設有帶活動門的操作口，進料口外側還設有進料斗。

本發明的有益效果：本發明可以對凹凸棒土進行高效烘干處理，解決了現有技術中凹凸棒土直接在室外曬干造成的環境污染問題，操作簡單，使用方便，實用性較高，具體如下：

（1）、本發明使用時，先打開進料口上的活動密封蓋，通過進料口將凹凸棒土投入內桶體內，鼓風機開啟，配合風道內的加熱機構，向內桶體內吹出熱風，從而對凹凸棒土進行烘干干燥處理，另外，頂部風孔和底部風孔用于使得烘干桶和內桶體內腔相通，便于排出氣流；

（2）、本發明設置plc控制器，用于控制加熱管和鼓風機，間接可控制吹出熱風的時間，實現本發明的自動化性能，減少人工操作，提高使用的靈活性；

（3）、本發明設置攪拌機構包括轉軸、連接桿和攪拌件，配合減速機和變頻電機，使得攪拌件可以隨著轉軸和連接桿旋轉，從而翻動內桶體內的凹凸棒土，使其分散均勻，加快烘干速度；

（4）、本發明設置攪拌件為折彎的抄板或者螺旋件，便于更全面的翻動凹凸棒土，使其分散更均勻，加快干燥速度，提高本發明的工作效率；

（5）、本發明設置設置排液管，用于排出水蒸氣凝結成的水滴或者其他水分，提高實用性；

（6）、本發明設置分導塊，并且其縱截面為直角三角形且其斜邊朝向出料口傾斜設置，便于提高出料的速度以及避免凹凸棒土殘留于內桶體內部；

（7）、本發明設置隔檔件和隔網，用于防止凹凸棒土進入風道影響本發明的烘干操作；

（8）、本發明設置帶活動門的操作口，便于出現故障時進行檢修或者便于定期清洗內桶體和烘干桶，進料口外側還設有進料斗，使得更方便地投入凹凸棒土進行烘干。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

圖1是本發明實施例1的縱剖視圖；

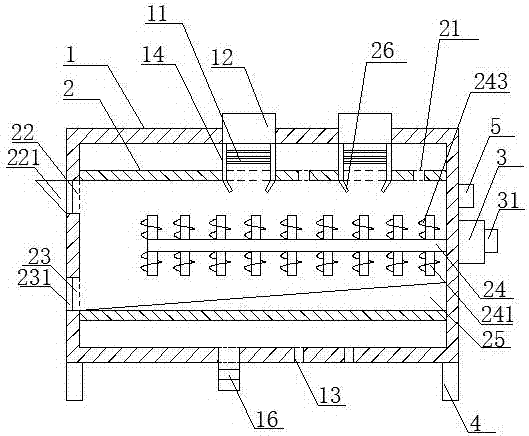

圖2是本發明實施例2的縱剖視圖；

圖3是本發明實施例1和2的側視圖；

圖中標記為：1、烘干桶；11、加熱管；12、鼓風機；13、底部風孔；14、風道；15、操作口；16、排液管；2、內桶體；21、頂部風孔；22、進料口；221、進料斗；23、出料口；231、活動密封蓋；24、轉軸；241、連接桿；242、抄板；243、螺旋件；25、分導塊；26、隔檔件；3、變頻電機；31、減速機；4、機架；5、plc控制器。

具體實施方式

下面結合具體實施例，進一步闡述本發明。這些實施例僅用于說明本發明而不用于限制本發明的范圍。在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“設有”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

現結合說明書附圖，詳細說明本發明的結構特點。

實施例1

參見圖1和圖3，一種環保高效的凹凸棒土烘干裝置，包括烘干桶1、內桶體2、變頻電機3和機架4。機架4設于烘干桶1底部，內桶體2設于烘干桶1內腔。

烘干桶1和內桶體2的連接方式具體為：烘干桶1和內通體2均為橫向設置的圓柱形結構，烘干桶1和內桶體2的軸心線相同，內桶體2左右兩端開口且固接于烘干桶1內壁。

烘干桶1的結構具體為：烘干桶1還包括設于側壁的進料口22與出料口23、設于頂壁的鼓風機12和設于底壁的底部風孔13，進料口22位于出料口23上方，進料口22和出料口23均與內桶體2內腔相連通，進料口22和出料口23上均設有活動密封蓋231，鼓風機12出風口垂直向下設置。

內桶體2的結構具體為：內桶體2頂壁開設有頂部風孔21，底部風孔13和頂部風孔21均設有多個，頂部風孔21與鼓風機12出風口錯開設置，烘干桶1內壁和內桶體2外壁之間還設有風道14，風道14一端連接至鼓風機12，風道14另一端連接至內桶體2頂壁并與內桶體2相連通，風道14內設有加熱機構，內桶體2內腔還設有攪拌機構。

本發明的凹凸棒土烘干裝置，使用時，先打開進料口22上的活動密封蓋231，通過進料口22將凹凸棒土投入內桶體2內，鼓風機12開啟，配合風道14內的加熱機構，向內桶體2內吹出熱風，從而對凹凸棒土進行烘干干燥處理，另外，頂部風孔21和底部風孔13用于使得烘干桶1和內桶體2內腔相通，便于排出氣流。本發明可以對凹凸棒土進行高效烘干處理，解決了現有技術中凹凸棒土直接在室外曬干造成的環境污染問題，操作簡單，使用方便，實用性較高。

參見圖3，進一步說，烘干桶1外壁設有plc控制器5，加熱機構為加熱管11,鼓風機12和加熱管11均通過導線連接至plc控制器5。

設置plc控制器5，用于控制加熱管11和鼓風機12，間接可控制吹出熱風的時間，實現本發明的自動化性能，減少人工操作，提高使用的靈活性。

參見圖1，進一步說，攪拌機構包括轉軸24、連接桿241和攪拌件，烘干桶1外壁中央設有變頻電機3，變頻電機3上設有減速機31，減速機31和變頻電機3均通過導線連接至plc控制器5，進料口22和變頻電機3對立設于烘干桶1兩側，轉軸24一端穿過烘干桶1側壁與變頻電機3轉動連接，連接桿241設有多個且固接于轉軸24外壁，連接桿241與轉軸24相垂直，攪拌件分布設于連接桿241上。

設置攪拌機構包括轉軸24、連接桿241和攪拌件，配合減速機31和變頻電機3，使得攪拌件可以隨著轉軸24和連接桿241旋轉，從而翻動內桶體2內的凹凸棒土，使其分散均勻，加快烘干速度。

參見圖1，進一步說，攪拌件為抄板242，抄板242為折彎結構。

設置攪拌件為折彎的抄板242，便于更全面的翻動凹凸棒土，使其分散更均勻，加快干燥速度，提高本發明的工作效率。

參見圖1和圖3，進一步說，烘干桶1底壁還設有排液管16，排液管16與烘干桶1內腔相連通，排液管16上設有閥門。

設置排液管16，用于排出水蒸氣凝結成的水滴或者其他水分，提高實用性。

參見圖1，進一步說，內桶體2底部還設分導塊25，出料口23的水平高度和內桶體2左右兩端開口的最低水平高度相同，分導塊25的縱截面為直角三角形且其斜邊朝向出料口23傾斜設置。

設置分導塊25，并且其縱截面為直角三角形且其斜邊朝向出料口23傾斜設置，便于提高出料的速度以及避免凹凸棒土殘留于內桶體2內部。

參見圖1，進一步說，風道14與內桶體2連通處還設有隔檔件26，隔檔件26的縱截面為倒置的梯形結構，隔檔件26底面設有隔網。

設置隔檔件26和隔網，用于防止凹凸棒土進入風道影響本發明的烘干操作。

參見圖3，進一步說，烘干桶1外壁設有帶活動門的操作口15，進料口22外側還設有進料斗221。

設置帶活動門的操作口15，便于出現故障時進行檢修或者便于定期清洗內桶體2和烘干桶1，進料口22外側還設有進料斗221，使得更方便地投入凹凸棒土進行烘干。

實施例2

參見圖2和圖3，實施例2與實施例1的不同之處在于，攪拌件為螺旋件243，螺旋件243圍設于連接桿241外壁。

設置攪拌件為螺旋件243，便于全面的翻動凹凸棒土，使其分散更均勻，加快干燥速度，提高本發明的工作效率。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明。盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
