本發明涉及白酒釀造技術領域，具體為一種白酒釀造車間溫度加濕系統。

背景技術：

現代釀酒的基礎之一是微生物學和生物化學，從民國開始，對釀酒微生物進行研究，從大曲和小曲中篩選微生物，三十年代至七十年代，主要目的是研究酒曲微生物的淀粉分解能力，以期提高出酒率，如五六十年代對大曲生產工藝技術的總結提高所做的工作；從八十年代開始，注重酒曲及酒窖泥中微生物的代謝產物對酒的風味的影響，以期提高酒的質量，現階段的白酒釀造的過程中偏向于車間化，通過在對發酵車間的釀造的整體控制，能夠較好的掌握白酒的釀造品質，但由于車間中的溫度和濕度同樣影響著白酒的釀造品質，但大多數的車間在釀造時都和外接空氣直接接觸，釀造的溫度無法掌控，空氣濕度也不能達到理想釀造的要求，同時空氣中的大量細菌會嚴重情況下會造成釀造的失敗。

技術實現要素：

為了克服現有技術方案的不足,本發明提供一種白酒釀造車間溫度加濕系統，能夠?qū)崿F(xiàn)多種破碎類型以及多種功能，其次在實施破碎時，不需要任何的發揮空間即可完成破碎，并且自帶照明功能。

本發明解決其技術問題所采用的技術方案是：一種白酒釀造車間溫度加濕系統，包括車間，所述車間內頂部設置有濕膜層，且所述濕膜層橫架在車間兩側墻壁上，且所述車間通過濕膜層分割成釀造室和隔層兩部分，所述濕膜層中間底部設置有伸縮桿，所述伸縮桿另一端設置有溫濕度傳感器，所述車間兩側壁均設置有上濾網窗和下濾網窗，所述上濾網窗和下濾網窗為百葉窗式，且所述上濾網窗和下濾網窗之間設置有電機，所述車間左側壁的上濾網窗和下濾網窗左側設置有風機組，所述隔層頂部設置有橫管，且所述橫管底部設置有若干個霧化噴頭，所述橫管通過管道連接有高壓控制器，所述高壓控制器通過管道連接有柱塞泵，所述柱塞泵左端設置有控制箱，所述柱塞泵通過管道連接有蓄水池，且所述柱塞泵安裝在蓄水池頂部，所述蓄水池內頂部設置有精濾網，所述車間外壁右側設置有后墻，所述后墻的底部設置有連通池。

作為本發明一種優選的技術方案，所述上濾網窗設置在隔層的兩側，所述下濾網窗設置在釀造室兩側壁頂部。

作為本發明一種優選的技術方案，所述連通池通過管道單向連接有蓄水池。

作為本發明一種優選的技術方案，所述粘附網和鋼網采用不銹鋼材料，且所述鋼網具有較小的孔徑。

作為本發明一種優選的技術方案，所述蓄水池中的水在進行抽取時會通過精濾層，且所述精濾層為管式濾膜機構。

作為本發明一種優選的技術方案，所述伸縮桿，溫濕度傳感器，電機和風機組和柱塞泵通過電性連接有控制箱。

作為本發明一種優選的技術方案，所述后墻左側壁設置有粘附網。

作為本發明一種優選的技術方案，所述后墻和車間左側外壁之間的頂部設置有若干鋼網。

與現有技術相比，本發明的有益效果是：本發明通設置在車間頂部設置隔層，并且設置濕膜層，從而達到最大霧化效果的加濕效果，在釀造的過程中，通過控制箱控制的溫濕度傳感器對釀造車間的溫度進行監測，通過伸縮桿可使得傳感器的檢測位置變換，達到準確的檢測目的，在釀造車間濕度失準時，通過柱塞泵抽取蓄水池中水，再通過霧化噴頭進行霧化，由于直接霧化，水汽的顆粒度較大，容易凝結，不利于車間整體溫度的控制，通過設置濕膜層，對霧化的水汽，進行進一步的霧化，同時濕膜層具有很好的抑菌效果，從而保持釀造車間的無菌性，從而達到很好的霧化效果，通過高壓控制器，實現對霧化噴頭的水霧速率進行控制，在水池中設置的精濾層，通過管式濾膜對水質進行濾化；

通過設置上濾網窗和下濾網窗對釀造車間和隔層進行通風干燥，通過設置風機組，使得釀造車間和隔層中產生負壓，便于空氣的流通，從而達到調節釀造室的溫度調節，同時上濾網窗和下濾網窗可獨立控制，在釀造室的濕度達到標準時，通過電機關閉下濾網窗，風機工作，可快速完成隔層的干燥，再通過后墻的粘附網和鋼網，對橫向的水霧進行粘附，從而落入連通池中，實現對水的回收利用，節約水資源。

附圖說明

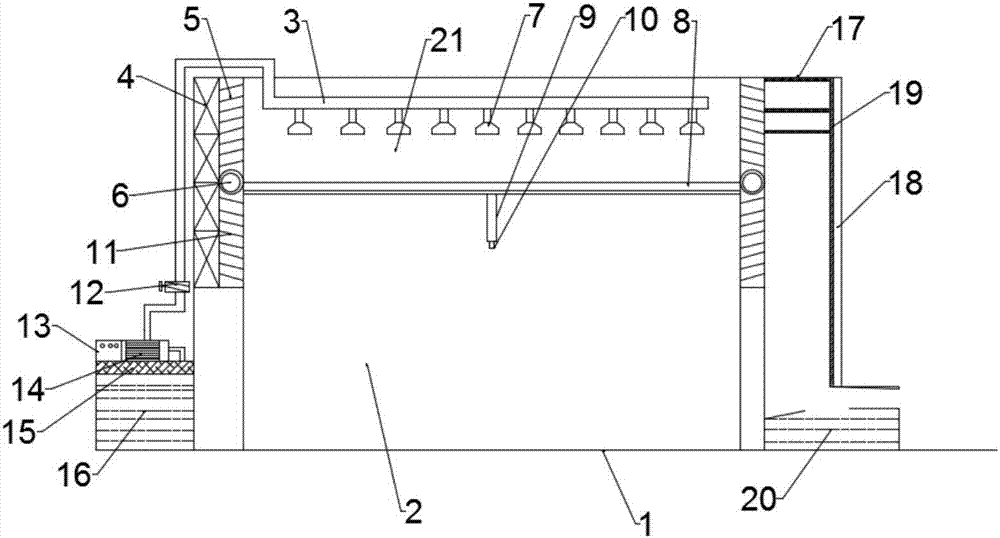

圖1為本發明結構示意圖；

圖中：1-車間；2-釀造室；3-橫管；4-風機組；5-上濾網窗；6-電機；7-霧化噴頭；8-濕膜層；9-伸縮桿；10-溫濕度傳感器；11-下濾網窗；12-高壓控制器；13-控制箱；14-柱塞泵；15-精濾層；16-蓄水池；17-鋼網；18-后墻；19-粘附網；20-連通池；21-隔層。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

實施例：

如圖1所示，本發明提供一種技術解決方案，一種白酒釀造車間溫度加濕系統，包括車間1，所述車間1內頂部設置有濕膜層8，且所述濕膜層8橫架在車間1兩側墻壁上，且所述車間1通過濕膜層8分割成釀造室2和隔層21兩部分，所述濕膜層8中間底部設置有伸縮桿10，所述伸縮桿10另一端設置有溫濕度傳感器10，所述車間1兩側壁均設置有上濾網窗5和下濾網窗11，所述上濾網窗5和下濾網窗11為百葉窗式，且所述上濾網窗5和下濾網窗11之間設置有電機6，所述車間1左側壁的上濾網窗5和下濾網窗11左側設置有風機組4，所述隔層21頂部設置有橫管3，且所述橫管3底部設置有若干個霧化噴頭7，所述橫管3通過管道連接有高壓控制器12，所述高壓控制器12通過管道連接有柱塞泵14，所述柱塞泵14左端設置有控制箱13，所述柱塞泵14通過管道連接有蓄水池16，且所述柱塞泵14安裝在蓄水池16頂部，所述蓄水池16內頂部設置有精濾網15，所述車間1外壁右側設置有后墻18，所述后墻18左側壁設置有粘附網19，所述后墻18和車間1左側外壁之間的頂部設置有若干鋼網17，所述后墻18的底部設置有連通池20。

優選的是，所述上濾網窗5設置在隔層21的兩側，所述下濾網窗11設置在釀造室2兩側壁頂部；所述連通池20通過管道單向連接有蓄水池16；所述粘附網19和鋼網17采用不銹鋼材料，且所述鋼網17具有較小的孔徑；所述蓄水池16中的水在進行抽取時會通過精濾層15，且所述精濾層15為管式濾膜機構；所述伸縮桿9，溫濕度傳感器10，電機6和風機組4和柱塞泵14通過電性連接有控制箱13。

本發明的主要特點在于，本發明通設置在車間頂部設置隔層，并且設置濕膜層，從而達到最大霧化效果的加濕效果，在釀造的過程中，通過控制箱控制的溫濕度傳感器對釀造車間的溫度進行監測，通過伸縮桿可使得傳感器的檢測位置變換，達到準確的檢測目的，在釀造車間濕度失準時，通過柱塞泵抽取蓄水池中水，再通過霧化噴頭進行霧化，由于直接霧化，水汽的顆粒度較大，容易凝結，不利于車間整體溫度的控制，通過設置濕膜層，對霧化的水汽，進行進一步的霧化，同時濕膜層具有很好的抑菌效果，從而保持釀造車間的無菌性，從而達到很好的霧化效果，通過高壓控制器，實現對霧化噴頭的水霧速率進行控制，在水池中設置的精濾層，通過管式濾膜對水質進行濾化；

通過設置上濾網窗和下濾網窗對釀造車間和隔層進行通風干燥，通過設置風機組，使得釀造車間和隔層中產生負壓，便于空氣的流通，從而達到調節釀造室的溫度調節，同時上濾網窗和下濾網窗可獨立控制，在釀造室的濕度達到標準時，通過電機關閉下濾網窗，風機工作，可快速完成隔層的干燥，再通過后墻的粘附網和鋼網，對橫向的水霧進行粘附，從而落入連通池中，實現對水的回收利用，節約水資源。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
