本發明涉及一種吸油煙機，尤其是涉及一種升降機構及應用有該升降機構的吸油煙機。

背景技術：

現有的升降機構有很多，如常見的絲桿螺母機構，其主要包括有絲桿和螺母兩個相互配合的組件，通常，負載安裝在螺母上，通過絲桿的轉動來帶動螺母和負載能沿著絲桿進行相應運動。眾所周知，絲桿的螺旋升角的大小直接影響著絲桿螺母機構的性能，若螺旋升角較大，雖然對電機轉速要求低，但機構自鎖能力較差，容易產生負載滑落現象；若螺旋升角較小，雖然機構自鎖能力較強，負載不利滑落，但對電機轉速要求較高，電機轉速提高，容易導致噪聲增大。因此，為了避免電機產生較大的噪聲，絲桿的螺旋升角不會設計過小，由此帶來的問題是，當絲桿螺母機構作為升降機構使用時，掛在螺母上的負載在下降過程中會因為自重而產生“失重”的不穩定現象，從而使升降機構在運動過程中產生抖動、異音。

此外，為了提高吸油煙機的吸油煙效果，人們發明了各種帶有活動導煙板的吸油煙機，通常是通過升降機構驅動導煙板進行升降運動，進而調節吸油煙機的進風口角度和進風量。雖然，通過導煙板的升降活動可以大大提高吸油煙效果，但是普通存在著導煙板移動不夠平穩的現象，用戶體驗較差。

技術實現要素：

本發明所要解決的第一個技術問題是針對上述現有技術現狀，提供一種能消除運動過程中的抖動、異音，防止機構在下降過程中因負載自重而產生失重現象的升降機構。

本發明所要解決的第二個技術問題是針對上述現有技術現狀，提供一種能避免升降機構在運動過程中產生抖動、異音，且導煙板能夠保持平穩、豎直運動的吸油煙機。

本發明解決上述第一個技術問題所采用的技術方案為：該升降機構，包括安裝架、驅動電機、絲桿和螺母，所述驅動電機安裝在所述安裝架上，所述絲桿在所述驅動電機的驅動下轉動，所述螺母安裝在所述絲桿上，該升降機構的負載安裝在所述螺母上而隨螺母作同步升降運動，其特征在于：還包括有單向阻尼裝置，在升降機構下降狀態下，所述單向阻尼裝置能對絲桿產生用來抵消消除負載重力對絲桿影響的阻尼力。

優選地，所述絲桿豎直設置。

作為一種優選方案，所述的單向阻尼裝置為豎向設置在所述負載上方的單向阻尼桿，單向阻尼桿的缸體安裝在所述安裝架上，單向阻尼桿的活塞桿豎直向下設置并安裝在所述的負載上。

進一步優選，所述的單向阻尼桿有一根，且該單向阻尼桿的活塞桿在負載上的安裝位置鄰近所述的螺母。

作為另一種優選方案，所述的單向阻尼裝置為安裝在所述絲桿上的單向旋轉阻尼器。

進一步優選，在所述絲桿外安裝有絲桿保護罩，在絲桿保護罩的底部設有絲桿安裝座，所述單向旋轉阻尼器設于所述的絲桿安裝座內。

本發明解決上述第二個技術問題所采用的技術方案為：該應用有上述升降機構的吸油煙機，包括風機外罩、升降桿、連接板和導煙板，所述風機外罩構成所述的安裝架，所述升降桿、連接板和導煙板構成所述的負載，所述導煙板安裝在升降桿的下端，其特征在于：所述升降桿至少有兩根并設于所述風機外罩的左右兩側，所述驅動電機、絲桿和螺母安裝在風機外罩的前側，連接板的中部安裝在所述的螺母上，連接板的兩側安裝在對應側的升降桿上。

進一步優選，所述的連接板為u型連接板，u型連接板半包圍在風機外罩的前側部，u型連接板的兩側部分別安裝在對應側升降桿的上端部。

進一步優選，該吸油煙機還包括有導軌，所述導軌有兩根并分別豎直安裝在所述安裝架的左、右兩外側壁上，所述的升降桿有兩根并豎直設置，所述升降桿鄰近對應側的導軌，升降桿與對應的導軌之間通過所述u型連接板相連接。

與現有技術相比，本發明的優點在于：該升降機構采用絲桿螺母機構，負載安裝在螺母上而隨螺母同步升降運動，并且，在升降機構下降狀態下，單向阻尼裝置能對絲桿產生用來抵消消除負載重力對絲桿影響的阻尼力，從而可以消除升降機構運動過程中的抖動、異音，杜絕機構在下降過程中因負載自重而產生失重的不穩定現象。安裝該升降機構的吸油煙機通過連接板將動力傳遞至安裝架兩側的升降桿上，從而驅動安裝架兩側的升降桿作同步升降運動，進而使導煙板能夠保持平穩、豎直運動。

附圖說明

圖1為本發明實施例一的結構示意圖；

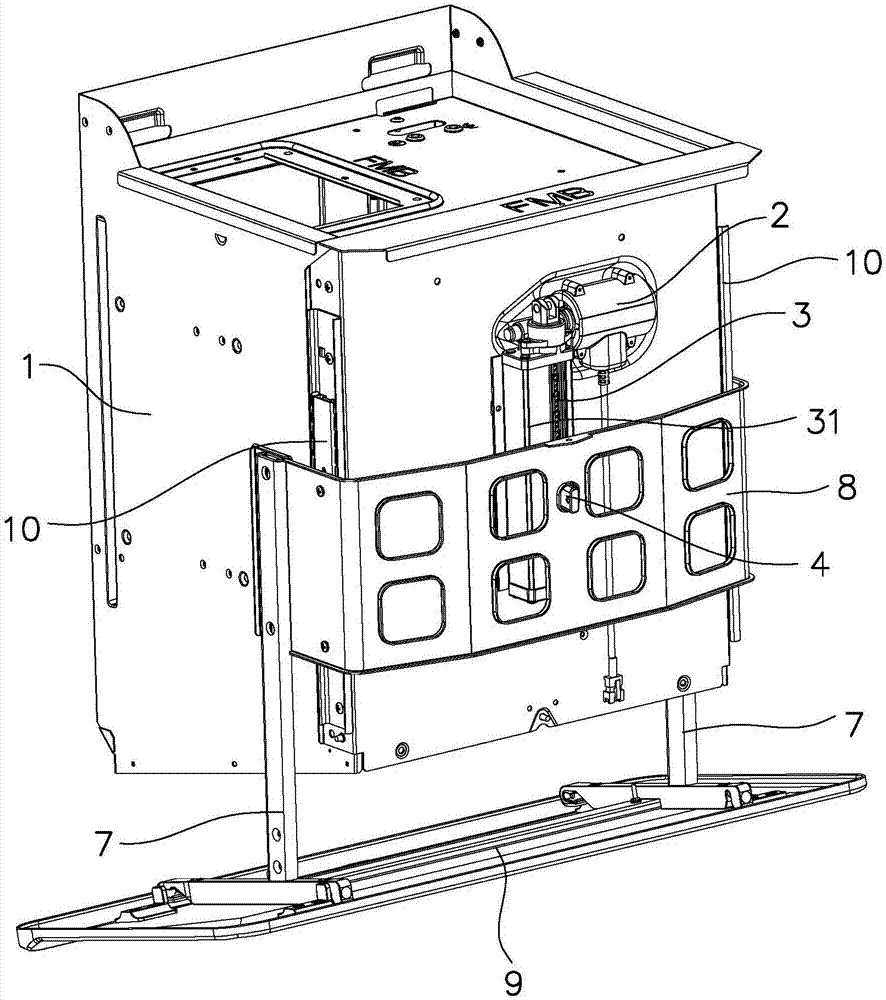

圖2為本發明實施例二的結構示意圖；

圖3為圖2中去掉連接板后的結構示意圖；

圖4為圖3中a部分的放大示意圖。

具體實施方式

以下結合附圖實施例對本發明作進一步詳細描述。

實施例一：

如圖1所示，本實施例中的升降機構安裝在吸油煙機上，該升降機構包括安裝架1、驅動電機2、絲桿3和螺母4。其中，風機外罩構成安裝架1，驅動電機2安裝在安裝架1上，絲桿3豎直設置并在驅動電機2的驅動下轉動，螺母4安裝在絲桿3上。該吸油煙機包括風機外罩、升降桿7、u型連接板8和導煙板9，升降桿7、u型連接板8和導煙板9構成升降機構的負載，該負載安裝在螺母4上而隨螺母作同步升降運動。

該升降機構包括有單向阻尼裝置，在升降機構下降狀態下，單向阻尼裝置能對絲桿3產生用來抵消消除負載重力對絲桿影響的阻尼力。本實施例的單向阻尼裝置為豎向設置在負載上方的單向阻尼桿5，單向阻尼桿5的缸體51安裝在安裝架1上，單向阻尼桿5的活塞桿52豎直向下設置并安裝在u型連接板8上。并且，單向阻尼桿5有一根，且該單向阻尼桿5的活塞桿52在u型連接板8上的安裝位置鄰近螺母4，從而使阻尼效果更好。

本實施例中，驅動電機2、絲桿3和螺母4安裝在風機外罩的前側，升降桿7有兩根并設于風機外罩的左右兩側，導煙板9安裝在升降桿7的下端而能隨升降桿7同步升降運動。u型連接板8半包圍在風機外罩的前側部，u型連接板8的中部安裝在螺母4上，u型連接板8的兩側部分別安裝在對應側升降桿7上端部。另外，為了使導煙板9能夠保持平穩、豎直運動，在風機外罩的左、右兩外側壁上各安裝有豎直設置的導軌10，升降桿7鄰近對應側的導軌10，且升降桿7與對應的導軌10之間通過u型連接板8相連接。設置上述導軌10后，可以確保升降桿7、u型連接板8和導煙板9作平穩、豎直運動。

工作時，升降機構上升時，單向阻尼桿5不產生阻尼力，下降時，單向阻尼桿5向上拉住u型連接板8，進而對絲桿3產生阻尼力，該阻尼力正好可以消除負載端重力對絲桿3的影響，從而使機構在負載下降時不至于處于“失重”狀態，避免由此產生的產生抖動、異音，進而有利于導煙板9保持平穩運動。

實施例二：

如圖2至圖4所示，本實施例的單向阻尼裝置采用單向旋轉阻尼器6，該單向旋轉阻尼器6安裝在絲桿3上，具體地，在絲桿3外安裝有絲桿保護罩31，在絲桿保護罩31的底部設有絲桿安裝座32，單向旋轉阻尼器6設于絲桿安裝座32內。

工作時，升降機構上升時，單向旋轉阻尼器6不產生阻尼力，下降時，對絲桿3產生阻尼力，該阻尼力正好可以消除負載端重力對絲桿的影響，從而使機構在負載下降時不至于處于“失重”狀態，避免由此產生的產生抖動、異音，進而有利于導煙板9保持平穩運動。

技術特征：

技術總結
一種升降機構，包括安裝架、驅動電機、絲桿和螺母，驅動電機安裝在安裝架上，絲桿在驅動電機的驅動下轉動，螺母安裝在所述絲桿上，該升降機構的負載安裝在螺母上而隨螺母作同步升降運動，其特征在于：還包括有單向阻尼裝置，在升降機構下降狀態下，單向阻尼裝置能對絲桿產生用來抵消消除負載重力對絲桿影響的阻尼力。本發明還公開了采用該升降機構的吸油煙機。本發明的優點在于：升降機構采用絲桿螺母機構，負載安裝在螺母上而隨螺母同步升降運動，單向阻尼裝置能對絲桿產生用來抵消消除負載重力對絲桿影響的阻尼力，從而可以消除升降機構運動過程中的抖動、異音，杜絕機構在下降過程中因負載自重而產生失重的不穩定現象。

技術研發人員：張靜;葉豐;茅忠群;諸永定;申志賢
受保護的技術使用者：寧波方太廚具有限公司
技術研發日：2017.07.19
技術公布日：2017.10.27
