本實用新型屬于通風換熱裝置技術領域，具體是涉及一種適合空調房間內的蒸發冷卻置換通風裝置。

背景技術：

熱舒適性和空氣質量對于室內的人來說是最重要的兩個影響因素。當代社會的人們大部分時間都是在室內度過的，實現較好的熱舒適性和較高的空氣品質就會導致更多的空調能耗，因此，選擇合理的制冷和通風系統是非常有必要的。置換通風作為一種高效可以為室內提供新鮮空氣的通風方式被廣泛應用在辦公建筑中，蒸發冷卻空調技術具有高效、節能的特點也同樣在建筑中應用普遍。蒸發冷卻技術和置換通風相結合既滿足室內熱舒適性和空氣品質，又可以減少建筑能耗。

技術實現要素：

為了解決上述技術問題，本實用新型提供一種結構簡單，成本低且能夠利用蒸發冷卻技術對室內排風進行處理，達到了“輻射供冷”的效果的適合空調房間內的蒸發冷卻置換通風裝置。

本實用新型的目的是通過如下的技術方案來實現的：一種適合空調房間內的蒸發冷卻置換通風裝置，包括蒸發冷卻裝置和排風管道；蒸發冷卻裝置為一空心長方體結構，蒸發冷卻裝置的一側壁采用的是絕熱板，與絕熱板相對的側壁采用的是導熱板；蒸發冷卻裝置內平行于絕熱板設有金屬板，將空心長方體結構分成兩個相連通的通風干通道和通風濕通道；金屬板和絕緣板面之間的通道為通風干通道；通風干通道的進口與空調房間連通，通風濕通道的出口與排風管道連接，排風管道連接室外；通風濕通道中金屬板和導熱板內表面上分別覆蓋一層純棉纖維層，在純棉纖維層中鑲嵌若干多孔軟管，多孔軟管與儲水箱連接。

上述適合空調房間內的蒸發冷卻置換通風裝置中，多孔軟管分別連接分流水管道，分流水管道連接主流水管道，主流水管道與儲水箱連接；多孔軟管與分流水管道連接處安裝有信號感應裝置和開關閥，信號感應裝置和開關閥分別通過感應信號電纜連接電源控制器。

上述適合空調房間內的蒸發冷卻置換通風裝置中，通風濕通道入口處兩側分別設有一個排水管道。

上述適合空調房間內的蒸發冷卻置換通風裝置中，所述的導熱板采用石膏板制成；絕熱板采用絕熱保護層材質制成。

與現有技術相比，本實用新型的有益效果是：

1）本實用新型的蒸發冷卻裝置包括通風干通道和通風濕通道，排風時，在干通道中，排風與金屬板發生熱交換，此時金屬板溫度比排風溫度低，排風中的熱量會從空氣傳遞到金屬板，導致空氣溫度會逐漸降低直至濕通道始端；在濕通道中，排風與含水棉纖維層發生熱質交換，含水棉纖維層中的水蒸氣會進入排風空氣中導致排風空氣濕度增加，同時由于濕通道排風空氣的溫度較低，濕通道中熱量會從金屬板與導熱版經由含水棉纖維層進入到排風空氣中，金屬板和導熱版溫度會降低；本實用新型利用蒸發冷卻技術，對室內排風進行處理，達到了“輻射供冷”的效果；使房間的舒適性更好。

2）本實用新型將置換通風和蒸發冷卻相結合，保證了空調房間的舒適性和空氣品質。

3）本實用新型有效地減少了空調機械耗能，節省了建筑能耗；本實用新型結構簡單，成本低，易于維護。

附圖說明

圖1是本實用新型的結構示意圖。

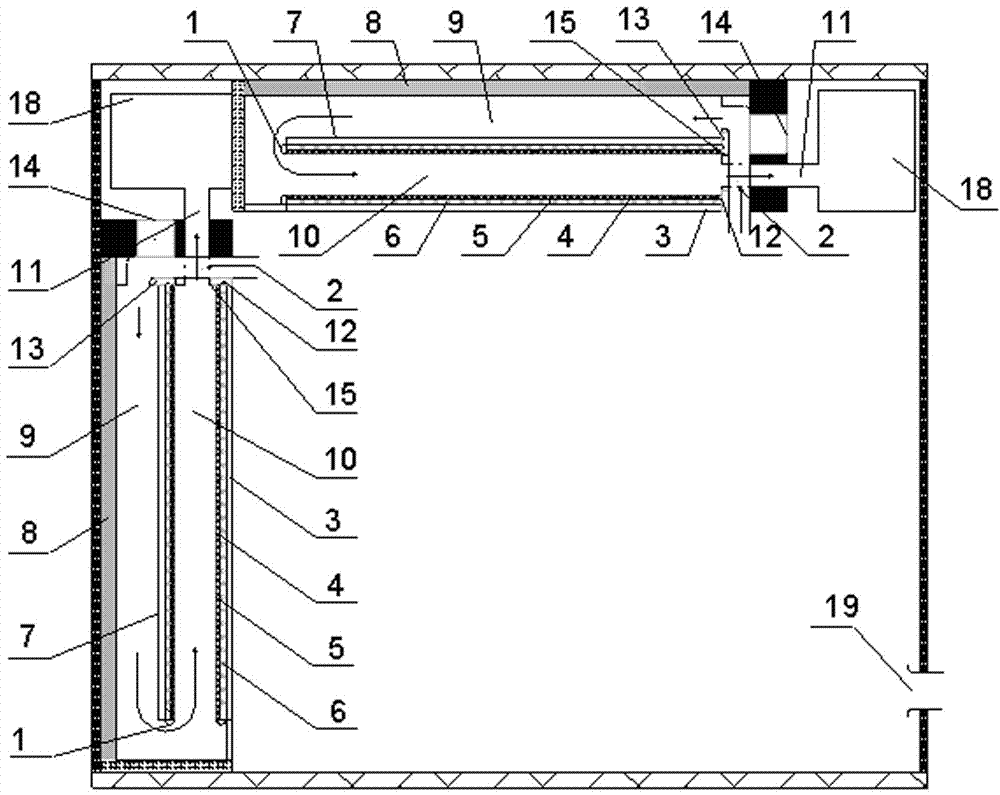

圖2是本實用新型的在空調房間內的安裝結構圖。

圖3是本實用新型的蒸發冷卻裝置的端面結構圖。

圖4是本實用新型的純棉纖維層的結構圖。

具體實施方式

下面結合附圖對本實用新型作進一步詳細的說明。

如圖1所示，本實用新型包括蒸發冷卻裝置和排風管道18；蒸發冷卻裝置為一空心長方體結構，蒸發冷卻裝置的一側壁采用的是絕熱板8，與絕熱板8相對的側壁采用的是導熱板3。所述的導熱板3采用導熱性能優良的石膏板制成；絕熱板8采用絕熱保護層材質制成。蒸發冷卻裝置內平行于絕熱板8設有金屬板7，將空心長方體結構分成兩個相連通的通風干通道9和通風濕通道10；金屬板7和絕緣板8之間的通道為通風干通道9，另一通道為通風濕通道10。通風干通道9的進口與空調房間連通，通風濕通道10的出口與排風管道18連接，排風管道18連接室外；通風濕通道10中金屬板7和導熱板3內表面上分別覆蓋一層吸水性較強的純棉纖維層4。如圖4所示，本實用新型的純棉纖維層4中鑲嵌若干多孔軟管5，純棉纖維層4和多孔軟管5用金屬網柵欄6固定。

多孔軟管5分別連接分流水管道13，分流水管道13連接主流水管道14，主流水管道14與儲水箱連接。多孔軟管5與分流水管道13的連接處安裝有信號感應裝置16和開關閥12，信號感應裝置16和開關閥12分別通過感應信號電纜15連接電源控制器17，電源控制器17控制水的補充。通風濕通道10入口處兩側分別設有一個排水管道1，用以排出多余的水。

如圖2所示，本實用新型使用時，本實用新型的絕熱板8緊貼空調房間的內壁。為了更好的發揮本實用新型的作用，空調房間的進風口19設置在空間房間的下部，本實用新型安裝在原理空調房間進風口19的側壁或/和天花板上。室外新風送風口19送入室內，室內排風通過通風干通道的入口2進入通風干通道，經過通風干通道9轉入通風濕通道10，然后從通風濕通道的出口11送入排風管道18，最后由排風管道18排到室外。

如圖2所示，本實用新型工作原理如下：夏季房間空調運作時，室外新風由送風口19進入室內，房間內空氣的總體分布是熱空氣在上，冷空氣在下，上方熱空氣由通風干通道的入口2進入通風干通道9。在通風干通道9中，由于金屬板7的溫度較熱空氣低些，熱空氣與金屬鋁板7之間會發生熱交換，隨著空氣的流動，空氣的溫度會逐漸下降直至進入通風濕通道10。在通風濕通道10中，空氣的溫度較低，空氣會與上下兩側的含水純棉纖維層4發生熱質交換，水膜中的水蒸氣會進入空氣中，同時金屬板7和導熱板3中的熱量會經含水純棉纖維層4傳入空氣中，導致導熱板3的溫度會降低，從而對房間室內形成一個“輻射供冷”的效果，人體上身部分的熱舒適性會更好。

如圖3所示，本實用新型的通風干通道9設有多個入口2，通風濕通道10設有多個出口11，通風干通道9和通風濕通道10由金屬板7隔開。
