本實用新型屬于太陽能采集技術領域，具體涉及一種自動追蹤太陽能集中器。

背景技術：

太陽能作為一種新型能源具有無限的儲量，并且有利用清潔、使用經濟等多種優點。它是維持著地球上生活的能量之源，同時也將是應對日益嚴重的能源危機和環境問題的解決方法。太陽能集中器是一種將太陽的輻射能轉換為熱能的設備。集中器是各種利用太陽能裝置的關鍵部分。但是，由于太陽能存在著低密度、間歇性、分布空間不斷變化、會隨著季節氣候和天氣晝夜的變化而變化等特點；另外，目前很多太陽能集中器的陽光采集板是固定的，這導致太陽能設備無法實時追蹤太陽入射位置，對太陽能的利用率低，不能滿足生產和生活中對太陽能的收集和利用的要求。例如，目前市面上生產的太陽能集中器，一般以拋物面將太陽能聚焦，由于不能自動跟蹤太陽，需要每隔半小時左右，用人工的辦法將集中器調整聚焦太陽，才能取得良好的采集太陽能的效果。

而加裝了追蹤太陽功能的集中器，大多只能實現二維追蹤太陽的功能，并且加裝裝置有減速電機等，成本高，集中效率低，不利于推廣和家庭采用。而能夠?qū)崿F(xiàn)三維太陽追蹤的集中器，有采用極軸式全追蹤原理的，也即集中器的一軸指向地球的北極，也就是與地球的自轉軸相平行，這種追蹤原理在工作時集中器是繞極軸運轉，它的轉速的設置與地球的自轉速度大小相同方向相反，用以追蹤太陽的視日運動。但是在結構上集中器的重量是不通過極軸軸線的，極軸支撐裝置的設計和生產比較困難。

技術實現要素：

本實用新型的目的在于針對上述問題，提供一種結構簡單、安裝使用方便、造價便宜，能夠提高太陽能收集工作效率、實現自動三維實時追蹤太陽光的自動追蹤太陽能集中器。

為此，本實用新型所采用的技術方案為：一種自動追蹤太陽能集中器，包括太陽能板、轉軸A、轉軸B、齒輪A、齒輪B、舵機A、舵機B、底座、U形的支架、光電感測器、微控制器和電源模塊，所述轉軸A和轉軸B豎直固定在底座上，轉軸B連接所述舵機A，所述齒輪B套裝在轉軸B上，所述齒輪A和支架安裝在轉軸A上，齒輪A和齒輪B嚙合構成齒輪傳動機構，舵機A的工作通過齒輪傳動機構帶動轉軸B和支架轉動，所述太陽能板鉸接在支架的兩端，所述舵機B工作帶動太陽能板轉動；所述光電感測器安裝在底座旁，光電感測器、舵機A、舵機B分別與所述微控制器電連接，光電感測器將獲得的信號傳輸給微控制器，微控制器控制舵機A、舵機B工作，微控制器、舵機A、舵機B分別與電源模塊電連接獲得電能。

作為優選地，所述微控制器采用Arduino Uno控制器，該控制器是一款擁有基本數據接口的、存儲空間足夠的控制器，并且能夠讀取傳感器、驅動電機抑或電腦通信，有使用簡單、價格低廉的優點，應用廣泛。

作為優選地，所述光電感測器為3個恒定電阻、1個光敏電阻組成的橋式電路構成的光電傳感器。通過改變電阻的大小，進而改變電壓來達到光電信號轉變，從而完成追蹤太陽光。該感測器具有靈敏度高、檢測結果準確、體積小、重量輕、性能穩定、價格便宜、能在強光下工作等優點。

本實用新型的有益效果是：本實用新型的微控制器通過計算光電感測器傳遞的信號，分析太陽光位置，控制兩個舵機分別調整垂直轉軸和支架的轉動，最終控制集中器實現三維實時追蹤太陽光。具有結構簡單、成本低、響應迅速的優點，克服了其它太陽集中器無法實現三維自動追蹤太陽光的局限，克服了其它能夠?qū)崿F(xiàn)三維追蹤太陽光集中器結構復雜、造價高的局限，可以在有限的使用面積內收集到最多太陽能資源，最大限度地搜集太陽光，提高集中器設備的能量利用率。

附圖說明

圖1是本實用新型的結構示意圖。

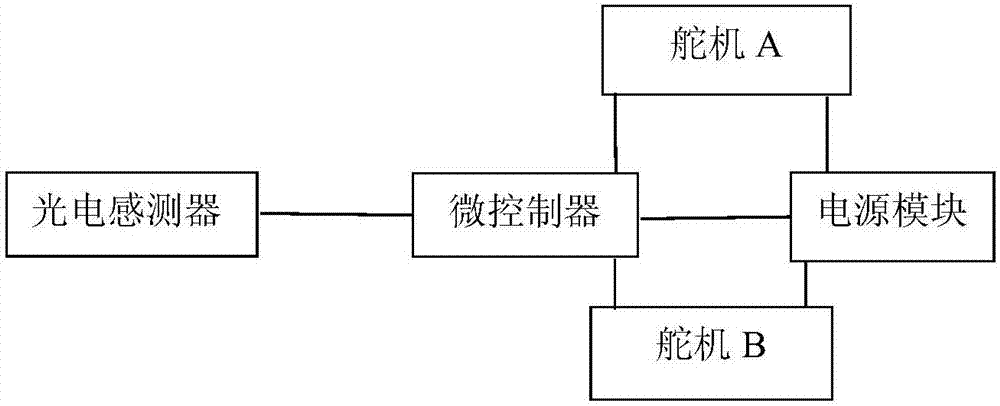

圖2是本實用新型光電感測器、微控制器、舵機A、舵機B、電源模塊的電連接框圖。

具體實施方式

下面通過實施例并結合附圖，對本實用新型作進一步說明：

如圖1-2所示的新型自動追蹤太陽能集中器，主要由太陽能板1、轉軸A 2、轉軸B 3、齒輪A4、齒輪B 5、舵機A 6、舵機B 7、底座8、U形的支架9、光電感測器10、微控制器11和電源模塊12組成。底座8放置在地面上，轉軸A2和轉軸B 3豎直固定在底座8上，轉軸B 3連接舵機A 6，齒輪B 5套裝在轉軸B 3上，齒輪A 4和支架9安裝在轉軸A 2上，轉軸和齒輪銷接。齒輪A 4和齒輪B 5嚙合構成齒輪傳動機構。舵機A 6的工作通過齒輪傳動機構帶動轉軸B 3和支架9轉動，太陽能板1鉸接在支架9的兩端，舵機B 7工作帶動太陽能板1轉動。光電感測器10安裝在底座8旁，光電感測器10、舵機A 6、舵機B 7分別與微控制器11電連接，光電感測器10將獲得的信號傳輸給微控制器11，微控制器11控制舵機A 6、舵機B 7工作，微控制器11、舵機A 6、舵機B 7分別與電源模塊12電連接獲得電能。

光電感測器10為3個恒定電阻、1個光敏電阻組成的橋式電路構成的光電感測器。光電感測器10安裝在底座8旁的水平地面上。光電感測器10將獲得的信號傳輸給微控制器11，微控制器11將信號處理后傳輸給電源模塊12，觸發舵機A 6、舵機B 7的轉動。

微控制器11采用Arduino Uno控制器，檢測結果準確，應用廣泛，方便安裝，成本低。Arduino數位通訊埠給光電感測器10的接腳發送高電位訊號，觸發測光功能；應變片的阻值一旦發生變化就會引起電壓的變化；如有電阻傳回，Arduino便根據測量光線的變化方向，然后再反向計算回去，即可最后換算成太陽光線的照射方向。如果追蹤太陽光的入射方向需要調整太陽能板1的位置，微控制器11將把繞垂直線旋轉角度的命令發送給舵機A 6，并把繞水平線旋轉角度的命令發送給舵機B 7，舵機通過電源模塊12提供動力進行旋轉。兩個舵機配合使用，達到讓太陽能板1三維旋轉的目的，旋轉到位后，舵機停止旋轉，等待下一次光電感測器感測太陽光線位置，引發下一輪的旋轉調整。另外，當太陽落山或受氣候影響光照條件太差時，微控制器自動判斷并控制系統不工作，以最大程度減少能源消耗和提高陽光采集率。

本實用新型將光電感測器10設置在集中器底座8的旁邊，并連接微控制器11與舵機A 6、舵機B 7，實現控制太陽能板三維旋轉追蹤太陽光線的功能。本實用新型具有占地面積小，結構簡單、成本低、反應靈敏的特點，克服了其它太陽能集中器無法實時實現自動追蹤太陽光線的局限。使用Arduino控制器，此控制器價格便宜，應用廣泛，可以實現太陽入射光線位置與舵機旋轉角度的計算，為準確調節太陽能板的位置提供幫助。
