本發明涉及翅片，具體而言，涉及一種翅片及具有其的換熱裝置。

背景技術：

1、目前，在現有技術中通常會在換熱裝置上設置翅片以增加換熱面積，從而更好地提升換熱裝置的換熱效果。為了提升翅片的工作性能并強化換熱，通常會在翅片上設置突出于翅片本體的橋片以增加換熱效果。這樣，當粘性流體掠過翅片表面時，將會在翅片的迎風段沿進風方向形成具有很大速度梯度的流動邊界層，隨著流動長度的增加，邊界層厚度不斷增大并阻礙傳熱。

2、然而，采用橋片式結構，雖然平均換熱系數較同等長度平翅片較高，但是在橋片的迎風端以及翅片本體的迎風端處仍然存在流動邊界層。這樣，將使得在邊界層內的翅片只能通過導熱的方式和流體進行換熱，從而增大了流體在流經翅片時的阻力，影響換熱效率。

技術實現思路

1、本發明的主要目的在于提供一種翅片及具有其的換熱裝置，以解決現有技術中流體流經翅片時換熱效率較差的技術問題。

2、為了實現上述目的，根據本發明的一個方面，提供了一種翅片，包括：

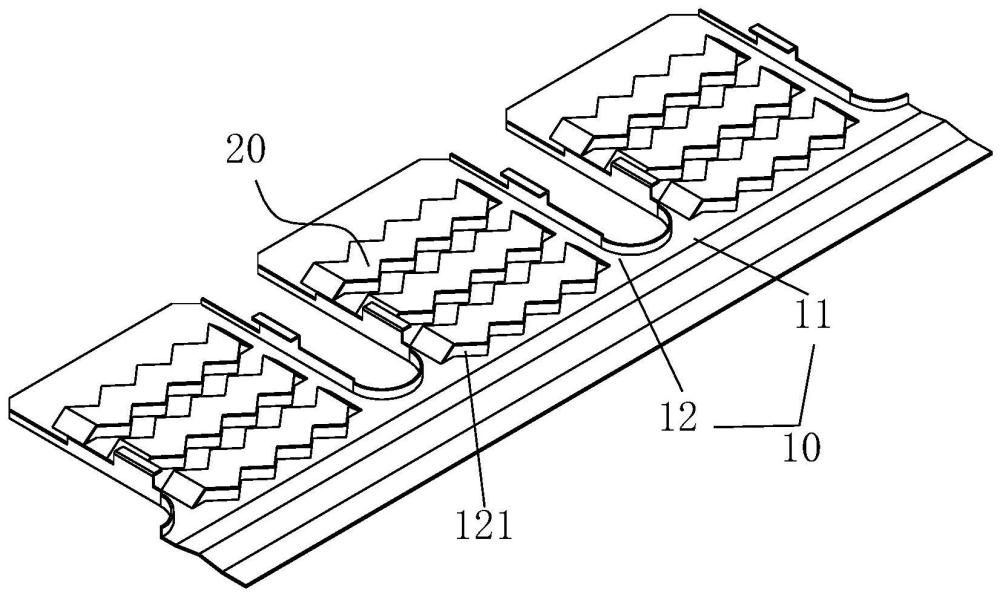

3、翅片本體，翅片本體具有相互連接的安裝部和導流板，安裝部用于安裝在待連接結構上，導流板上設置有鏤空部，鏤空部沿第一預設方向延伸；

4、橋片，沿第一預設方向延伸，橋片的兩端均與導流板連接，橋片安裝在鏤空部處，橋片的至少部分與鏤空部間隔設置以形成導流間隙；

5、其中，橋片靠近安裝部的一側的邊緣的至少部分為第一凹凸形狀。

6、進一步地，橋片遠離安裝部的一側的邊緣的至少部分為第二凹凸形狀。

7、進一步地，第一凹凸形狀與第二凹凸形狀相適配地設置，第一凹凸形狀的凸部與第二凹凸形狀的凸部對應設置，第一凹凸形狀的凹部與第二凹凸形狀的凹部對應設置。

8、進一步地，橋片的兩側具有導流凸起；

9、導流凸起的寬度為tuw，2mm≤tuw≤5mm；和/或，

10、導流凸起的高度為tuh，0.5mm≤tuh≤1.5mm；和/或，

11、導流凸起為三角形結構，導流凸起的導流頂角為α，90°≤α≤150°。

12、進一步地，鏤空部為多個，多個鏤空部沿導流板的第二預設方向間隔設置在導流板上，第二預設方向與第一預設方向呈預設角度設置；橋片為多個，多個橋片與多個鏤空部一一對應地設置，各個橋片設置在對應的鏤空部處；相鄰兩個鏤空部之間的間距為qint，第一凹凸形狀與第二凹凸形狀之間的距離為wf；

13、其中，1.0mm≤qint≤1.5mm；和/或，

14、和/或，

15、1mm≤wf≤2mm。

16、進一步地，導流板的寬度為fwp，鏤空部的長度為ls，

17、進一步地，導流板的寬度為fwp，鏤空部的長度為ls，0.6mm≤(fwp-ls)/2≤1.5mm。

18、進一步地，鏤空部的長度為ls，

19、進一步地，橋片包括依次連接的第一支撐片、導流片和第二支撐片，第一支撐片遠離導流片的一端與鏤空部的一端連接，第二支撐片遠離導流片的一端與鏤空部的另一端連接；

20、其中，導流片與導流板之間的距離為h，0.6mm≤h≤0.8mm；和/或，

21、第一支撐片與導流片之間具有第一預設夾角β，25°≤β≤30°；和/或，

22、第二支撐片與導流片之間具有第二預設夾角γ，25°≤γ≤30°。

23、進一步地，橋片為多個，多個橋片中的至少兩個橋片與鏤空部的導流間隙的大小不相同；和/或，第一凹凸形狀為鋸齒狀結構。

24、根據本發明的另一方面，提供了一種換熱裝置，包括：

25、上述的翅片和換熱扁管，翅片安裝在換熱扁管上。

26、應用本發明的技術方案，通過在翅片的導流板上設置橋片和鏤空部，并在橋片靠近安裝部的一側設置第一凹凸形狀，這樣能夠通過第一凹凸形狀對流體的作用使得流體在第一凹凸形狀處形成漩渦，從而破壞流動邊界層，進而能夠提升翅片的換熱效率，能夠解決現有技術中流體流經翅片時換熱效率較差的技術問題。

技術特征：

1.一種翅片，其特征在于，包括：

2.根據權利要求1所述的翅片，其特征在于，所述橋片(20)遠離所述安裝部(11)的一側的邊緣的至少部分為第二凹凸形狀(22)。

3.根據權利要求2所述的翅片，其特征在于，所述第一凹凸形狀(21)與所述第二凹凸形狀(22)相適配地設置，所述第一凹凸形狀(21)的凸部與所述第二凹凸形狀(22)的凸部對應設置，所述第一凹凸形狀(21)的凹部與所述第二凹凸形狀(22)的凹部對應設置。

4.根據權利要求1所述的翅片，其特征在于，所述橋片(20)的兩側具有導流凸起(23)；

5.根據權利要求2所述的翅片，其特征在于，所述鏤空部(121)為多個，多個所述鏤空部(121)沿所述導流板(12)的第二預設方向間隔設置在所述導流板(12)上，所述第二預設方向與所述第一預設方向呈預設角度設置；所述橋片(20)為多個，多個所述橋片(20)與多個所述鏤空部(121)一一對應地設置，各個所述橋片(20)設置在對應的所述鏤空部(121)處；相鄰兩個所述鏤空部(121)之間的間距為qint，所述第一凹凸形狀(21)與所述第二凹凸形狀(22)之間的距離為wf；

6.根據權利要求2所述的翅片，其特征在于，所述導流板(12)的寬度為fwp，所述鏤空部(121)的長度為ls，

7.根據權利要求2所述的翅片，其特征在于，所述導流板(12)的寬度為fwp，所述鏤空部(121)的長度為ls，0.6mm≤(fwp-ls)/2≤1.5mm。

8.根據權利要求5所述的翅片，其特征在于，所述鏤空部(121)的長度為ls，

9.根據權利要求1所述的翅片，其特征在于，所述橋片(20)包括依次連接的第一支撐片(24)、導流片(25)和第二支撐片(26)，所述第一支撐片(24)遠離所述導流片(25)的一端與所述鏤空部(121)的一端連接，所述第二支撐片(26)遠離所述導流片(25)的一端與所述鏤空部(121)的另一端連接；

10.根據權利要求1所述的翅片，其特征在于，

11.一種換熱裝置，其特征在于，包括：

技術總結
本發明提供了一種翅片及具有其的換熱裝置，翅片包括：翅片本體，翅片本體具有相互連接的安裝部和導流板，安裝部用于安裝在待連接結構上，導流板上設置有鏤空部，鏤空部沿第一預設方向延伸；橋片，沿第一預設方向延伸，橋片的兩端均與導流板連接，橋片安裝在鏤空部處，橋片的至少部分與鏤空部間隔設置以形成導流間隙；其中，橋片靠近安裝部的一側的邊緣的至少部分為第一凹凸形狀。采用本發明提供的技術方案，能夠解決現有技術中流體流經翅片時換熱效率較差的技術問題。

技術研發人員：王冠軍,樸勇,吳振鑫,朱麗星
受保護的技術使用者：浙江盾安熱工科技有限公司
技術研發日：
技術公布日：2025/4/28
