本技術涉及油煙機，特別涉及一種導油結構和油煙機。

背景技術：

1、現有的油煙機的集煙罩和風機罩的連接部分均設置折邊，通過螺釘?shù)染o固件連接。導油方案為將連接折邊作為導油折邊，油液的流動路徑為：積聚在蝸殼內部的油通過長油嘴導至風機罩和集煙罩連接折邊處，最后沿集煙罩300’的導油折邊的立面受重力影響而自然滴落在集煙罩底部流到油杯。這種結構形式，在油煙機運行的過程中，集煙罩導油折邊滴落的過程中會受到風力拉扯，容易從集煙罩的進風口飛出，滴落在廚房的灶臺面，造成灶臺面臟污。

技術實現思路

1、本實用新型的主要目的是提出一種導油結構和油煙機，旨在針對集煙罩和風機罩連接處設計導油結構，從而解決油滴飛入進風口的問題。

2、為實現上述目的，本實用新型提出的導油結構，用以安裝在油煙機上，所述導油結構包括：

3、第一導油部，沿上下向延伸，用于連接至集煙罩；以及，

4、第二導油部，與所述第一導油部呈夾角設置，所述第二導油部的上端連接至所述第一導油部，下端用于抵接集煙罩的側壁；

5、其中，油液經所述第一導油部和所述第二導油部被導流至集煙罩的側壁上。

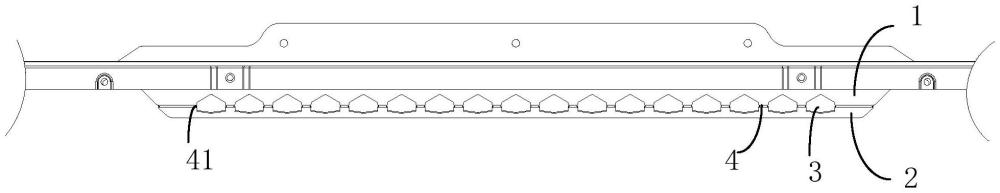

6、在一實施方式中，所述導油結構上，所述第一導油部和所述第二導油部的連接處設置有至少一個導油孔。

7、在一實施方式中，所述導油孔的寬度尺寸由其中部向其上下兩端呈漸縮設置。

8、在一實施方式中，所述導油孔間隔設置多個，沿所述第一導油部的長度方向間隔排布。

9、在一實施方式中，所述第一導油部和所述第二導油部的連接處設有沿著第一導油部長度方向設置的加強筋。

10、在一實施方式中，多個所述導油孔將所述加強筋分割形成多個筋段，各所述筋段連接對應的所述導油孔的端部設置有缺口，所述缺口的寬度尺寸自其所在的所述筋段指向?qū)?yīng)的所述導油孔的方向漸擴設置。

11、在一實施方式中，所述第一導油部、所述第二導油部用于與集煙罩一體成型。

12、在一實施方式中，所述第一導油部的上端呈彎折設置用以與集煙罩的側壁限定出槽口朝下的配合槽。

13、在一實施方式中，所述第一導油部的長度尺寸呈由上至下漸縮設置；和/或，

14、所述第二導油部的長度尺寸呈由上至下漸縮設置。

15、在一實施方式中，所述第一導油部和所述第二導油部一體成型，和/或；

16、所述第一導油部和/或所述第二導油部為柔性材質。

17、在一實施方式中，所述第一導油部和所述第二導油部的連接處用以背向所述集煙罩側壁的一側設置有凸臺，所述凸臺用于風機罩的下邊緣抵接。

18、在一實施方式中，所述凸臺的上表面呈曲面設置。

19、在一實施方式中，所述第一導油部的側表面凸設有至少一個安裝凸部，所述安裝凸部用于卡裝至集煙罩的過孔上；和/或，

20、所述第一導油部上開設有安裝孔，用于供緊固件穿設以固定在集煙罩上。

21、本實用新型還提成一種油煙機，包括：

22、風機罩，所述風機罩內設有風機組件；

23、集煙罩，安裝在所述風機罩下方，所述集煙罩與所述風機罩連接形成有連接部；以及，

24、上述的導油結構，設置于所述集煙罩的連接部。

25、在一實施方式中，所述第一導油部和所述第二導油部的連接處設置有至少一個導油孔；

26、所述風機罩的部分與所述第一導油部接觸，且該部分的下邊緣不低于所述導油孔的上邊緣。

27、本實用新型的技術方案通過第一導油部和第二導油部配合改善了油滴的流動路徑，第一導油部連接至集煙罩，第二導油部與第一導油部呈夾角設置，從而具備傾斜的導油面，油液由風機罩處流下經所述第一導油部和所述第二導油部被導流至集煙罩側壁上，最后沿著集煙罩的側壁流向油煙機的導向油杯，油液在流動的過程中始終附著在零件的表面，而不會呈自由落體滴落，因而即使存在風力影響，也不會造成飛濺，從而解決油滴飛入進風口的問題。

技術特征：

1.一種導油結構，用以安裝在油煙機上，其特征在于，所述導油結構包括：

2.如權利要求1所述的導油結構，其特征在于，所述導油結構上，所述第一導油部和所述第二導油部的連接處設置有至少一個導油孔。

3.如權利要求2所述的導油結構，其特征在于，所述導油孔的寬度尺寸由其中部向其上下兩端呈漸縮設置。

4.如權利要求2所述的導油結構，其特征在于，所述導油孔間隔設置多個，沿所述第一導油部的長度方向間隔排布。

5.如權利要求4所述的導油結構，其特征在于，所述第一導油部和所述第二導油部的連接處設有沿著第一導油部長度方向設置的加強筋。

6.如權利要求5所述的導油結構，其特征在于，多個所述導油孔將所述加強筋分割形成多個筋段，各所述筋段連接對應的所述導油孔的端部設置有缺口，所述缺口的寬度尺寸自其所在的所述筋段指向?qū)?yīng)的所述導油孔的方向漸擴設置。

7.如權利要求2至6任意一項所述的導油結構，其特征在于，所述第一導油部、所述第二導油部用于與集煙罩一體成型。

8.如權利要求7所述的導油結構，其特征在于，所述第一導油部的上端呈彎折設置用以與集煙罩的側壁限定出槽口朝下的配合槽。

9.如權利要求1所述的導油結構，其特征在于，所述第一導油部的長度尺寸呈由上至下漸縮設置；和/或，

10.如權利要求1所述的導油結構，其特征在于，所述第一導油部和所述第二導油部一體成型，和/或；

11.如權利要求1或10所述的導油結構，其特征在于，所述第一導油部和所述第二導油部的連接處用以背向所述集煙罩側壁的一側設置有凸臺，所述凸臺用于與風機罩的下邊緣抵接。

12.如權利要求11所述的導油結構，其特征在于，所述凸臺的上表面呈曲面設置。

13.如權利要求11所述的導油結構，其特征在于，所述第一導油部的側表面凸設有至少一個安裝凸部，所述安裝凸部用于卡裝至集煙罩的過孔上；和/或，

14.一種油煙機，其特征在于，包括：

15.如權利要求14所述的油煙機，其特征在于，所述第一導油部和所述第二導油部的連接處設置有至少一個導油孔；

技術總結
本技術公開了一種導油結構和油煙機，涉及油煙機技術領域，其中，導油結構包括第一導油部和第二導油部，第一導油部沿上下向延伸，用于連接至集煙罩；第二導油部與所述第一導油部呈夾角設置，所述第二導油部的上端連接至所述第一導油部，下端用于抵接集煙罩側壁；其中，油液經所述第一導油部和所述第二導油部被導流至集煙罩側壁上。改善了油滴的流動路徑，油液在流動的過程中始終附著在零件的表面，而不會呈自由落體滴落，因而即使存在風力影響，也不會造成飛濺，從而解決油滴飛入進風口的問題。

技術研發人員：霍星凱,陳勝利,蔣濟武,何新奎
受保護的技術使用者：邯鄲美的智能廚電制造有限公司
技術研發日：20240703
技術公布日：2025/4/24
