本技術涉及篦冷機篦板，具體為一種易拆型篦冷機篦板。

背景技術：

1、篦冷機篦板是水泥生產過程中不可或缺的重要設備之一。在設計和制造過程中，需要充分考慮熟料的特性、工藝流程和設備運行環境等因素，以確保篦板能夠滿足水泥生產的需求。同時，隨著技術的不斷進步，篦冷機篦板的材料和設計也在不斷更新和優化，以提高其性能和使用壽命。

2、目前公告號為cn218723197u的專利公開了一種篦冷機用篦板，包括板體及將板體相對篦冷機安裝的安裝組件，板體在長度方向的兩端沿其長度方向延伸有第一固定部，所述板體在其寬度方向的兩端延其寬度方向延伸有第二固定部，第一固定部與第二固定部的厚度小于板體的厚度，第一固定部、第二固定部與板體連接處呈階梯狀，安裝組件包括第一壓板，支撐架上均勻設有多個安裝槽，第一固定部與第二固定部搭接在安裝槽的邊框上，相鄰邊框之間設有定位板，定位部朝向安裝槽的兩端與兩個第一固定部貼合，安裝組件還包括第一壓板，第一壓板底面同時與定位部及兩個相鄰第一固定部的上端面貼合，上述技術降低了篦板拆裝的操作難度，提高了篦板的拆裝效率。

3、但是上述技術仍然存在如下問題：

4、篦冷機篦板在使用的過程中，篦板頂部會逐漸缺少耐磨層，僅僅3mm不銹鋼鋼板容易被磨漏，導致漏料情況的發生，篦板損壞漏料還可能造成篦梁受熱變形，影響設備的正常運行，上述技術中的篦冷機用篦板，雖然通過組裝后在使用螺釘進行固定，在一定程度上節省組裝的時間，但其拆裝過程相對較為復雜，且時間還是較長。

技術實現思路

1、針對現有技術的不足，本實用新型提供一種易拆型篦冷機篦板，可快速對篦冷機篦板進行安裝與拆卸。

2、本實用新型提供如下技術方案：一種易拆型篦冷機篦板，包括篦板本體，所述篦板本體的左側固定連接有固定座，篦板本體的右側固定連接有連接座，連接座的兩端開設有安裝腔，連接座的表面開設有與安裝腔相連通的凹槽，安裝腔內固定連接有連接機構，連接機構上連接有蓋板組件。

3、進一步地，所述固定座包括固定在篦板本體左側的第一固定塊與第二固定塊，第一固定塊與第二固定塊的內表面均開設有圓孔。

4、進一步地，所述連接機構包括固定在安裝腔內壁上的兩根滑桿，兩根滑桿上滑動連接有滑塊，安裝腔的內部固定連接有彈簧，彈簧的輸出端與滑塊固定連接，滑塊的側面固定連接有插桿，插桿的前端穿過連接座的外壁，并且插桿與連接座滑動連接，滑塊的上端固定連接有拉手。

5、進一步地，所述凹槽的左側內壁開設有第一滑槽，凹槽的右側內壁開設有第二滑槽。

6、進一步地，所述蓋板組件包括固定在滑塊左側的第一滑板，滑塊的右側固定連接有第二滑板。

7、進一步地，所述第一滑板的前端滑動連接在第一滑槽內部，第二滑板的前端滑動連接在第二滑槽內。

8、與現有技術對比，本實用新型具備以下有益效果：

9、該種易拆型篦冷機篦板，可以通過將連接機構的插桿滑入固定座上的圓孔內，即可將快速的對篦冷機篦板進行組裝，并且在使用的過程中不會出現小的物料進入安裝腔內部，不會使連接機構損壞，當其中某一塊篦冷機篦板損壞后，工作人員只需要同時將篦板本體兩側的兩個連接機構收起即可取出損壞的篦冷機篦板，操作簡單，快捷方便。

技術特征：

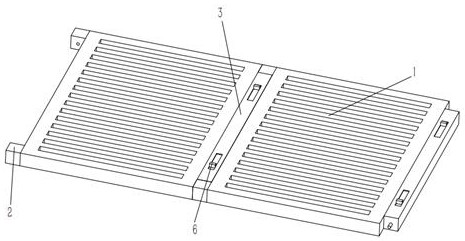

1.一種易拆型篦冷機篦板，包括篦板本體(1)，其特征在于：所述篦板本體(1)的左側固定連接有固定座(2)，篦板本體(1)的右側固定連接有連接座(3)，連接座(3)的兩端開設有安裝腔(4)，連接座(3)的表面開設有與安裝腔(4)相連通的凹槽(5)，安裝腔(4)內固定連接有連接機構(6)，連接機構(6)上連接有蓋板組件(7)。

2.根據權利要求1所述的一種易拆型篦冷機篦板，其特征在于：所述固定座(2)包括固定在篦板本體(1)左側的第一固定塊(201)與第二固定塊(202)，第一固定塊(201)與第二固定塊(202)的內表面均開設有圓孔(203)。

3.根據權利要求1或2所述的一種易拆型篦冷機篦板，其特征在于：所述連接機構(6)包括固定在安裝腔(4)內壁上的兩根滑桿(601)，兩根滑桿(601)上滑動連接有滑塊(602)，安裝腔(4)的內部固定連接有彈簧(603)，彈簧(603)的輸出端與滑塊(602)固定連接，滑塊(602)的側面固定連接有插桿(604)，插桿(604)的前端穿過連接座(3)的外壁，并且插桿(604)與連接座(3)滑動連接，滑塊(602)的上端固定連接有拉手(605)。

4.根據權利要求1或2所述的一種易拆型篦冷機篦板，其特征在于：所述凹槽(5)的左側內壁開設有第一滑槽(8)，凹槽(5)的右側內壁開設有第二滑槽(9)。

5.根據權利要求3所述的一種易拆型篦冷機篦板，其特征在于：所述凹槽(5)的左側內壁開設有第一滑槽(8)，凹槽(5)的右側內壁開設有第二滑槽(9)。

6.根據權利要求3所述的一種易拆型篦冷機篦板，其特征在于：所述蓋板組件(7)包括固定在滑塊(602)左側的第一滑板(701)，滑塊(602)的右側固定連接有第二滑板(702)。

7.根據權利要求6所述的一種易拆型篦冷機篦板，其特征在于：所述第一滑板(701)的前端滑動連接在第一滑槽(8)內部，第二滑板(702)的前端滑動連接在第二滑槽(9)內。

技術總結
本技術涉及篦冷機篦板技術領域，且公開了一種易拆型篦冷機篦板，包括篦板本體，所述篦板本體的左側固定連接有固定座，篦板本體的右側固定連接有連接座，連接座的兩端開設有安裝腔，連接座的表面開設有與安裝腔相連通的凹槽，安裝腔內固定連接有連接機構，連接機構上連接有蓋板組件。本技術中的易拆型篦冷機篦板，可以通過將連接機構的插桿滑入固定座上的圓孔內，即可將快速的對篦冷機篦板進行組裝，并且在使用的過程中不會出現小的物料進入安裝腔內部，不會使連接機構損壞，當其中某一塊篦冷機篦板損壞后，工作人員只需要同時將篦板本體兩側的兩個連接機構收起即可取出損壞的篦冷機篦板，操作簡單，快捷方便。

技術研發人員：楊斌,孫娜,楊明高
受保護的技術使用者：興化市新天地機械制造有限公司
技術研發日：20240712
技術公布日：2025/4/24
