本發明涉及煙機，尤其涉及一種桌面煙機。

背景技術：

1、隨著人們生活品質的日益提升，桌面煙機作為一種小型化的餐桌油煙凈化設備，已逐漸成為火鍋、燒烤等餐飲場景中不可或缺的輔助工具。其主要功能在于高效抽離烹飪過程中產生的油煙，從而顯著改善用餐環境，為用戶營造更加舒適且清潔的用餐體驗。目前，市場上也涌現出各種桌面煙機產品，例如，參考公開號為cn220471708u的中國實用新型專利所公開的一種桌面吸油煙機。然而，傳統的桌面煙機設計，大多采用外露的扇葉結構。這種結構雖然能夠通過電機驅動扇葉旋轉，實現油煙的吸入與排出，但在實際應用中卻暴露出一些技術問題。

2、具體而言，由于桌面煙機的扇葉直接暴露在外，在長時間使用后，油煙極易附著在扇葉表面，導致扇葉表面容易積聚油污和污垢。這不僅會降低煙機的油煙抽吸效率，而且會增加用戶的清潔維護負擔，用戶需要頻繁拆卸和清洗扇葉，操作繁瑣，給用戶帶來了使用上的不便。

技術實現思路

1、本發明的目的在于提供了一種桌面煙機，將風輪組件隱藏設置在底座的容納空腔內，避免風輪組件與油煙直接接觸，從而實現易于清潔和維護的效果。

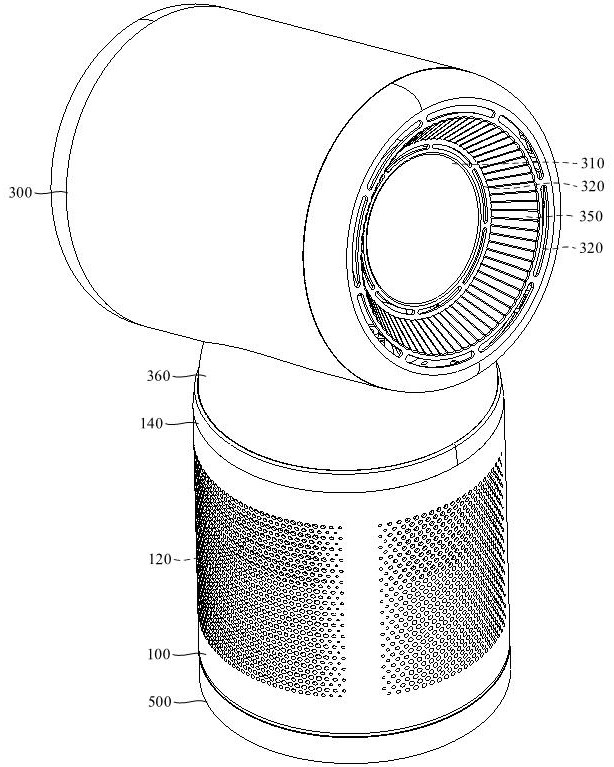

2、第一方面，本發明提供一種桌面煙機，包括：

3、底座，設有相連通的容納空腔、進氣孔和敞口；

4、風輪組件，設于所述容納空腔內，所述風輪組件能夠通過所述進氣孔吸入空氣并輸出至所述敞口；

5、風殼，設于所述敞口上，所述風殼設有油煙通道和環形出風口，所述油煙通道貫穿所述風殼的相對兩端，所述環形出風口連通所述敞口和所述油煙通道，所述環形出風口能夠朝向所述油煙通道的排氣端輸出所述敞口的空氣，以使所述油煙通道的抽氣端產生負壓吸取油煙并流向排氣端。

6、本發明提供的桌面煙機，通過將風輪組件隱藏于底座的容納空腔內，避免與油煙直接接觸，減少積油和積垢，延長使用壽命，同時降低清潔維護難度；風殼的環形出風口能夠朝向油煙通道的排氣端輸出空氣，產生負壓吸取油煙，提高抽油煙效率，有助于確保餐桌空氣清潔；風殼的油煙通道貫穿其兩端，結構簡單且便于清洗，避免油煙積聚，減少異味產生，提升用戶體驗。濾網位于風殼的抽氣端，可有效過濾油煙中的顆粒物，提升風殼的排氣端凈化效果，同時便于更換和清洗。

7、進一步地，所述風殼包括第一內殼和第二內殼，所述第一內殼和所述第二內殼連接形成所述油煙通道；所述第一內殼的外徑小于所述第二內殼的內徑，所述第一內殼伸入所述第二內殼內，所述第一內殼伸入所述第二內殼的部分與所述第二內殼之間的間隙形成所述環形出風口；及/或，所述第二內殼遠離所述第一內殼的一端設置有所述環形出風口。

8、采用上述技術方案，風殼由第一內殼和第二內殼構成，并且第一內殼的外徑尺寸小于第二內殼的內徑尺寸，使得第一內殼可以容納于第二內殼之中。環形出風口設置在第一內殼和第二內殼形成的間隙之間，和/或者設置在第二內殼的末端。這種雙層內殼結構，通過限定環形出風口的位置，使得從環形出風口輸出的氣流方向更為集中和能夠產生更大的氣流，從而在油煙通道的抽氣端產生更強的負壓，提升油煙吸取效率。

9、進一步地，所述第二內殼遠離所述第一內殼的一端的內徑由靠近所述第一內殼至遠離所述第一內殼呈遞增設置。

10、采用上述技術方案，對第二內殼遠離第一內殼一端的結構以及環形出風口的結構進行了改進，旨在更有效地引導氣流，增強抽油煙效果。具體而言，第二內殼遠離第一內殼的一端的內徑被設計為遞增的，這意味著氣流通道在該處逐漸擴張，有利于氣流的擴散和均勻分布。

11、進一步地，所述第二內殼遠離所述第一內殼的一端設置有至少兩個所述環形出風口；所述第二內殼遠離所述第一內殼的一端還設有多個導氣槽，多個所述導氣槽周向間隔設于相鄰的兩個所述環形出風口之間。

12、采用上述技術方案，在第二內殼遠離第一內殼的一端增設多個導氣槽，這些導氣槽周向間隔地設置在相鄰的兩個環形出風口之間。導氣槽的作用在于引導和約束環形出風口排出的氣流，使得原本可能擴散或紊亂的氣流，能夠更加集中地在油煙通道的排氣端擴散。通過導氣槽的設置，可以優化環形出風口排出的氣流流場，減少氣流紊亂，從而更有效地在油煙通道的抽氣端產生負壓，提高油煙抽吸效率。導氣槽如同一個個微小的噴嘴，將環形出風口排出的氣流進行二次擴散?，進而提升整個桌面煙機的油煙凈化性能。

13、進一步地，所述風殼朝向所述底座的一側設有第一球狀底殼，所述敞口內設有第二球狀底殼，所述球狀底殼內設有第一轉動軸和支撐座中的一者，所述第二球狀底殼內設有第一轉動軸和支撐座中的另一者，所述支撐座上設有第一轉動孔，所述第一轉動軸與所述第一轉動孔轉動連接，以使所述第一球狀底殼與所述第二球狀底殼之間形成滑動密封連接結構。

14、采用上述技術方案，通過設置第一球狀底殼和第二球狀底殼來實現。第一球狀底殼設置在風殼朝向底座的一側，第二球狀底殼設置在底座的敞口內。這兩個球狀底殼可以相互插入并封閉，形成類似球關節的結構，允許風殼相對底座進行一定角度的仰俯調節。此外，第一球狀底殼和第二球狀底殼無論轉動至任何角度均能夠保持緊密貼合，從而保持風殼與底座之間的密封性，減少氣流流失，提高油煙抽吸效率。

15、進一步地，還包括轉動座和轉動組件，所述轉動座設于所述底座遠離風殼的一端，所述轉動組件設于所述轉動座和所述底座之間，所述轉動組件能夠驅動所述底座相對所述轉動座發生轉動。

16、采用上述技術方案，增加轉動座和轉動組件使得煙機的底座能夠相對于轉動座轉動，煙機可以進行水平方向的往復轉動，從而增大煙機的油煙吸取范圍，以有效地捕獲來自不同來源或位置的油煙，從而提高用戶便利性并提高油煙抽吸效率。

17、進一步地，所述轉動組件包括驅動電機、第一傳動齒輪和第二傳動齒輪，所述驅動電機設于所述底座上，第一傳動齒輪設于所述驅動電機的輸出端，所述第二傳動齒輪固定設于所述轉動座上，所述第二傳動齒輪上設有第二轉動孔和第二轉動軸中的一者，所述底座朝向所述轉動座的一端設有第二轉動孔和第二轉動軸中的另一者，所述第二轉動孔可轉動設于所述第二轉動軸上，且所述第二傳動齒輪與所述第一傳動齒輪相嚙合。

18、采用上述技術方案，當驅動電機工作時，第一傳動齒輪帶動第二傳動齒輪轉動，由于第二傳動齒輪固定在轉動座上，且與底座轉動連接，因此驅動底座相對于轉動座發生轉動。這種齒輪傳動結構能夠提供穩定和高效的轉動效果，確保底座能夠可靠地相對于轉動座進行往復轉動。

19、進一步地，所述第二傳動齒輪包括一體成型的齒輪部和光滑部，所述齒輪部與所述第一傳動齒輪相嚙合，所述光滑部背向所述第二轉動孔設有往復擋塊，所述轉動座上還設有第一限位塊和第二限位塊，第一限位塊和所述第二限位塊設于所述往復擋塊的相對兩側，以限制所述齒輪部轉動至脫離所述第一傳動齒輪。

20、采用上述技術方案，第二傳動齒輪被設計成一體成型的齒輪部和光滑部，齒輪部負責與第一傳動齒輪嚙合傳遞動力，光滑部則用于安裝往復擋塊。往復擋塊配合設置在轉動座上的第一限位塊和第二限位塊，共同限制齒輪部的轉動范圍，防止齒輪部轉動過度而脫離與第一傳動齒輪的嚙合。當?shù)诙鲃?dòng)齒輪轉動到一定角度，往復擋塊會接近或接觸到限位塊，從而限制往復擋塊始終在第一限位塊和第二限位塊之間往復轉動。通過這種方式，方便油煙通道的抽氣端對準油煙產生處、油煙通道的排氣端遠離用餐人員。

21、進一步地，還包括集油盒，所述風殼的抽氣端上設有集油口，所述底座上設有集油空腔，所述集油口和所述集油空腔通過油管進行連通，所述集油盒可拆卸設于所述集油空腔內。

22、采用上述技術方案，過集油盒收集油煙中的油脂，避免油脂在煙機內部積聚，減少清潔難度和維護頻率。

23、進一步地，還包括濾網，所述濾網設于所述風殼的抽氣端上，所述風殼的抽氣端圍繞所述油煙通道設有半導體制冷片，所述半導體制冷片設于所述濾網和所述風殼之間。

24、采用上述技術方案，半導體制冷片設于濾網和風殼之間，能夠有效降低濾網的溫度，從而加速油煙在濾網上凝結，提升濾網的凈化過濾效果，確保煙機的高效運行。

25、由上可知，本發明提供的桌面煙機，通過將風輪組件隱藏于底座的容納空腔內，避免與油煙直接接觸，減少積油和積垢，延長使用壽命，同時降低清潔維護難度；風殼的環形出風口能夠朝向油煙通道的排氣端輸出空氣，產生負壓吸取油煙，提高抽油煙效率，有助于確保餐桌空氣清潔；風殼的油煙通道貫穿其兩端，結構簡單且便于清洗，避免油煙積聚，減少異味產生，提升用戶體驗。濾網位于風殼的抽氣端，可有效過濾油煙中的顆粒物，提升風殼的排氣端凈化效果，同時便于更換和清洗。

26、本技術的其他特征和優點將在隨后的說明書闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本技術實施例了解。本技術的目的和其他優點可通過在所寫的說明書、以及附圖中所特別指出的結構來實現和獲得。
