本發明涉及工業制冰水循環技術領域，具體是一種冷庫制冰循環系統及制冷工藝。

背景技術：
：

用水緊張是未來的一個重要問題，在的許多地區，已經出現了地下水資源耗竭和惡化的狀況。這就需要制定相應的管理決策，以更好地管理、保護、利用地下水資源，最終實現水資源的可持續利用，緩解抽取地下水造成的不利影響。地下水是重要的自然資源，它為人們提供生活用水，是農村居民以及某些大城區的主要飲用水源，大規模地抽取地下水，雖然給社會帶來了極大的利益，但是卻對環境造成了難以想象的影響，并對一些地區資源的可持續發展造成了威脅，另外，市政、農業、工業和環境的用水競爭也日益明顯。因此，隨著地下水資源需求的不斷增加，如何合理循環利用地下水這個問題日益重要。

地下水的顯著特點是在夏季時的溫度明顯低于地表水，而在冬季時的溫度卻明顯高于地表水，鑒于冷庫制冰循環系統不同裝置對用水溫度的差異，可以將地下水很好地應用于冷庫制冰循環系統，以提高地下水的重復利用率，節約水資源和冷庫制冰循環系統所需的外界能量。

技術實現要素：
：

本發明為了克服現有技術中存在的上述缺陷，提供了一種利用地下水制冰的冷庫制冰循環系統及制冷工藝。

為解決上述問題，本發明提出的冷庫制冰循環系統及制冷工藝，包括回水水池、供水水池、地下水水池、蒸發式冷凝器、冷風機沖霜調節站、夏季融冰水泵、蒸發冷循環水泵、冬季融冰水泵、地下水泵、冷風機沖霜水泵以及融冰水槽；所述夏季融冰水泵設置在所述回水水池內，并通過融冰水管與融冰水槽連接；所述蒸發冷循環水泵設置在所述供水水池內，并通過供水水管與所述蒸發式冷凝器連接；所述冬季融冰水泵設置在所述地下水水池中，并通過融冰水管與所述融冰水槽連接；所述地下水泵設置在地底下，并通過地下水水管與所述地下水水池連接；所述回水水池通過沖霜水管與所述冷風機沖霜調節站相連，所述冷風機沖霜水泵設置在所述沖霜水管上；所述回水水池與供水水池通過上端的一水位平衡口相連；所述供水水池與地下水水池之間通過上端的一溢流水管相連。

上述技術方案中，所述蒸發式冷凝器與回水水池之間通過回水水管相連。

上述技術方案中，所述蒸發式冷凝器與回水水池之間通過蒸發冷溢水水管相連。

上述技術方案中，所述蒸發式冷凝器還連接有自來水水管用于夏季補水。

上述技術方案中，所述地下水水池分為儲水槽、活性炭凈化層、中間水槽和石英砂凈化層，所述地下水水管的進水口設置在所述石英砂凈化層的上端，所述石英砂凈化層和中間水槽之間通過底部的第一下水口相連，所述中間水槽和活性炭凈化層之間通過上部的上水口相連，所述活性炭凈化層與儲水槽之間通過底部的第二下水口相連。

上述技術方案中，所述冷風機沖霜調節站通過冷風機沖霜排水總管與供水水池相連。

上述技術方案中，所述回水水池的上端設置有溢流口，所述溢流口連接有一溢流管。

一種冷庫制冷工藝，包括以下幾個步驟：

地下水泵抽取地下水經過地下水水管依次進入石英砂凈化層、中間水槽、活性炭凈化層和儲水槽、得到純凈的地下水，儲水槽中的水達到一定高度時通過溢流水管流向供水水槽；

設置在供水水池中的蒸發冷循環水泵將供水水池中的地下水抽取到蒸發式冷凝器中用于制冰，在地下水供水不足的時候通過自來水水管對蒸發式冷凝器供水；蒸發式冷凝器制冰后的水通過回水水管流入回水水池中，蒸發式冷凝器中的水過多時通過蒸發冷溢水水管流入回水水池中；

冷風機沖霜水泵將回水水池中的水抽取至冷風機沖霜調節站用于冷風機沖霜，冷風機沖霜的水經過冷風機沖霜排水總管回流到供水水池；

冬季時，設置在儲水槽中的冬季融冰水泵將儲水槽中的地下水抽取到融冰水槽中用于融冰；

夏季時，設置在回水水池中的夏季融冰水泵將回水水池中的水抽取到融冰水槽中用于融冰。

本發明與現有技術方案相比具有以下有益效果和優點：

本發明提出的冷庫制冰循環系統及制冷工藝區分地下水夏季溫度低冬季溫度高的特點分別用于制冰和融冰，充分利用了自然熱量和自然冷量；地下水水池設置了凈化區使用于制冰的水純凈可飲用，擴大了所制冰的可使用范圍，地下水水池、供水水池和回水水池的共同作用，使制冰用水得到了最大范圍的重復利用，既提高了水的利用率也提高了水中能量的利用率，還提高了制冰效率，本發明工藝簡單，高效節能，經濟環保，值得推廣。

附圖說明：

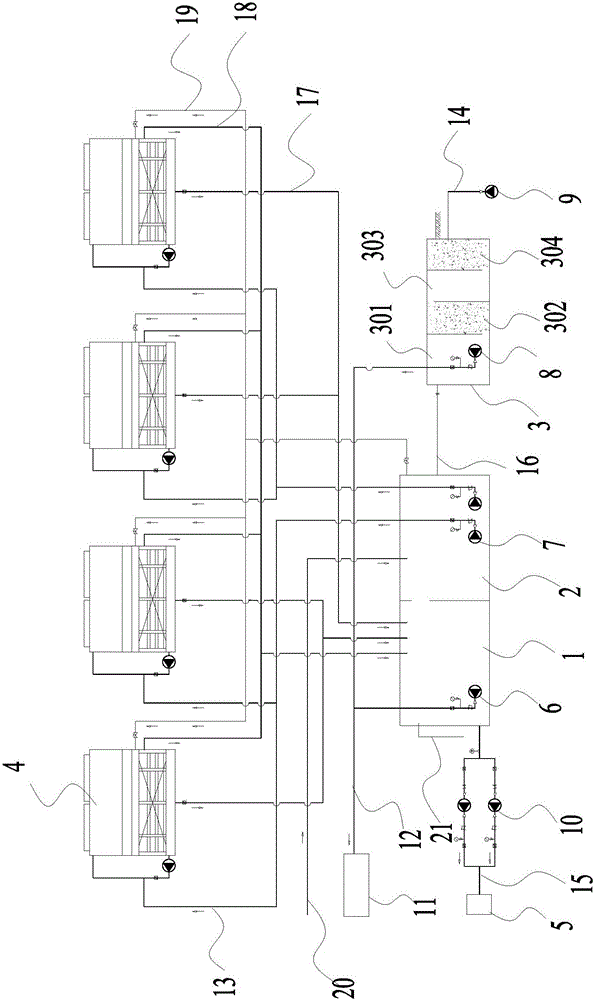

圖1是本發明提出的冷鏈制冰池循環系統的結構框圖。

圖中編號說明：1、回水水池；2、供水水池；3、地下水水池；4、蒸發式冷凝器；5、冷風機沖霜調節站；6、夏季融冰水泵；7、蒸發冷循環水泵；8、冬季融冰水泵；9、地下水泵；10、冷風機沖霜水泵；11、融冰水槽；12、融冰水管；13、供水水管；14、地下水水管；15、沖霜水管；16、溢流水管；17、回水水管；18、蒸發冷溢水水管；19、自來水水管；20、冷風機沖霜排水管；21、溢流管；301、儲水槽；302、活性炭凈化層；303、中間水槽；304、石英砂凈化層。

具體實施方式：

以下結合附圖和具體實施例對本發明作進一步的詳細描述：

本實施例中，本發明提出的冷庫制冰循環系統及制冷工藝，包括回水水池1、供水水池2、地下水水池3、蒸發式冷凝器4、冷風機沖霜調節站5、夏季融冰水泵6、蒸發冷循環水泵7、冬季融冰水泵8、地下水泵9、冷風機沖霜水泵10以及融冰水槽11；夏季融冰水泵6設置在回水水池1內，并通過融冰水管12與融冰水槽11連接；蒸發冷循環水泵7設置在供水水池2內，并通過供水水管13與蒸發式冷凝器4連接；冬季融冰水泵8設置在地下水水池3中，并通過融冰水管12與融冰水槽11連接；地下水泵9設置在地底下，并通過地下水水管14與地下水水池3連接；回水水池1通過沖霜水管與冷風機沖霜調節站相連，冷風機沖霜水泵設置在沖霜水管15上；回水水池1與供水水池2通過上端的一水位平衡口相連；供水水池2與地下水水池3之間通過上端的一溢流水管16相連。

蒸發式冷凝器4與回水水池1之間通過回水水管17相連。

蒸發式冷凝器4與回水水池1之間通過蒸發冷溢水水管18相連。

蒸發式冷凝器4還連接有自來水水管19用于夏季補水。

本實施例中的冷庫制冰循環系統包含了兩個蒸發冷循環水泵7，四個蒸發式冷凝器4，每個蒸發冷循環水泵7為兩個蒸發式冷凝器4提供制冰用水，每個蒸發式冷凝器4的蒸發冷溢水水管18和自來水水管19都在末端匯集成一根大水管，以方便蒸發冷溢水的收集和自來水的供給。

地下水水池3分為儲水槽301、活性炭凈化層302、中間水槽303和石英砂凈化層304，地下水水管14的進水口設置在石英砂凈化層304的上端，石英砂凈化層304和中間水槽303之間通過底部的第一下水口相連，中間水槽303和活性炭凈化層302之間通過上部的上水口相連，活性炭凈化層302與儲水槽301之間通過底部的第二下水口相連。

冷風機沖霜調節站5通過冷風機沖霜排水管20與供水水池2相連。

回水水池1的上端設置有溢流口，溢流口連接有一溢流管21。

一種冷庫制冷工藝，包括以下幾個步驟：

地下水泵9抽取地下水經過地下水水管14依次進入石英砂凈化層304、中間水槽303、活性炭凈化層302和儲水槽301、得到純凈的地下水，儲水槽301中的水達到一定高度時通過溢流水管16流向供水水池2；

設置在供水水池2中的蒸發冷循環水泵7將供水水池2中的地下水抽取到蒸發式冷凝器4中用于制冰，在地下水供水不足的時候通過自來水水管19對蒸發式冷凝器4供水；蒸發式冷凝器4制冰后的水通過回水水管17流入回水水池1中，蒸發式冷凝器4中的水過多時通過蒸發冷溢水水管18流入回水水池1中；

冷風機沖霜水泵10將回水水池1中的水抽取至冷風機沖霜調節站5用于冷風機沖霜，冷風機沖霜的水經過冷風機沖霜排水管20回流到供水水池2；

冬季時，設置在儲水槽301中的冬季融冰水泵8將儲水槽301中的地下水抽取到融冰水槽11中用于融冰；

夏季時，設置在回水水池1中的夏季融冰水泵6將回水水池1中的水抽取到融冰水槽11中用于融冰。

最后說明的是，以上實施例僅用以說明本發明的技術方案而非限制，盡管參照較佳實施例對本發明進行了詳細說明，本領域的普通技術人員應當理解，可以對本發明的技術方案進行修改或者等同替換，而不脫離本發明技術方案的宗旨和范圍，其均應涵蓋在本發明的權利要求范圍中。
