本發明涉及一種電冰箱，尤其涉及一種自帶微波爐的雙功能新型電冰箱及其制造方法。

背景技術：

目前現有技術，電冰箱和微波爐的功能都是比較單一的。電冰箱只有制冷功能，微波爐只有加熱功能。由于我國人均居住面積小，廚房空間狹小，并且電冰箱的壓縮機和控制系統會占據一部分電冰箱的有效容積，因此，如何研發一種即可節省空間又具備雙功能的電冰箱，使綜合功能優于各單一功能之和，同時電冰箱和微波爐的使用不相互干擾，便其成為亟待解決的技術問題。

技術實現要素：

本申請解決的主要問題是提供一種結構簡單合理，具備雙功能的自帶微波爐的新型電冰箱，其綜合功能優于各單一功能之和，同時電冰箱和微波爐的使用不相互干擾，以解決家用電器占用空間大，增大電冰箱有效容積的技術問題。

為了解決上述技術問題，本發明公開了一種自帶微波爐的雙功能的新型電冰箱，包括電冰箱部分、微波爐部分、電冰箱壓縮機，電冰箱的控制系統，微波爐的控制系統、電冰箱的顯示面板，微波爐的顯示面板，其特征在于：所述的電冰箱部分和所述的微波爐部分合理的組合在一起構成所述的雙功能新型電冰箱，所述的電冰箱壓縮機和所述的電冰箱的控制系統安置于微波爐后部的設備腔室。

進一步，所述的電冰箱和所述的微波爐能分別使用，所述的微波爐安置于微波爐腔室。

進一步，所述的電冰箱控制系統和所述的微波爐控制系統可整體設置、也可單獨設置，所述的電冰箱和所述的微波爐的顯示面板可合為一體設置、也可分別設置。

進一步，所述的用于安置微波爐腔室表面設有通風孔，用于微波爐的散熱。

本發明的另一個目的是制造一種新型電冰箱，其方法步驟為：(1)將薄鋼板模壓成型、制成外殼和各腔室，再經組裝焊接成為電冰箱的主體；

(2)將電冰箱的主體空間分割成上、中、下腔室，選擇其中之一為微波爐的安裝腔室和設備腔室；

(3)組裝微波爐組件，利用微波爐腔室內設有的方便裝和卸的裝置將微波爐固定安裝在其腔室中；

(4)將電冰箱的壓縮機和電冰箱的控制系統組裝于設備腔室中；

(5)組裝電冰箱冷凝和控制系統及其它組件，組裝微波爐的控制系統，然后將保溫材料填裝于電冰箱內部、保證各腔室的功能；

(6)安裝各腔室腔門，最后安裝顯示面板與外表裝飾材料以及最后完成整體電冰箱的安裝。

進一步地，所述的方便裝和卸的裝置為可固定或移動的導軌。

本發明的有益效果是，提供了一種自帶微波爐的新型雙功能電冰箱，其結構簡單合理，并能有效地增加電冰箱的有效容積，同時電冰箱和微波爐的使用不相互干擾，綜合功能優于各單一功能之和，又解決家用電器占用空間大的問題。

附圖說明

此處所說明的附圖用來提供對本發明的進一步理解，構成本發明的一部分，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1是本發明實施例一所述的一種自帶微波爐的新型電冰箱微波爐的頂置方案整體結構圖。

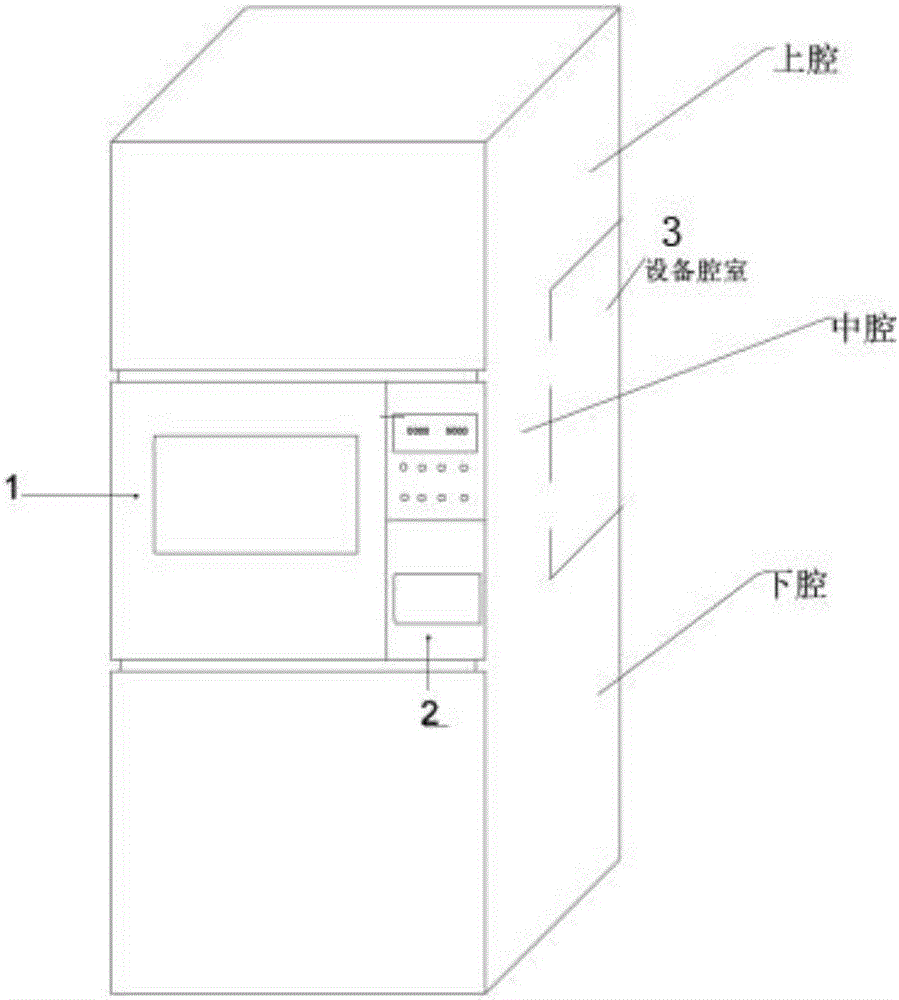

圖2是本發明實施例二所述的一種自帶微波爐的新型電冰箱微波爐的中置方案整體結構圖。

圖3是本發明實施例三所述的一種自帶微波爐的多門新型電冰箱的微波爐中置方案整體結構圖。

具體實施方式

實施例1

如圖1：一種自帶微波爐的雙功能新型電冰箱，該電冰箱的外觀為長方體，其組成結構包括電冰箱部分，微波爐部分(1)，微波爐的控制系統、微波爐顯示面板、電冰箱的顯示面板(2)，電冰箱壓縮機、電冰箱的控制系統(3)，所述的電冰箱部分和所述的微波爐部分合理的組合為所述的新型電冰箱的整體，其整體結構分為上腔、中腔、下腔，所述電冰箱壓縮機、電冰箱的控制系統安置于微波爐后部的設備腔室(圖中虛線部分)。所述的微波爐和所述的設備腔室設置于所述的電冰箱整體結構的上腔，所述的上腔具體分為前后兩個腔室，前腔室為所述的微波爐的安裝腔室，后腔室為安置電冰箱壓縮機和電冰箱控制系統的設備腔室，這樣可以有效的利用空間，增大電冰箱的有效容積。所述的腔室前面設有相應的腔門，所述的控制面板設置在電冰箱前方所述腔門的旁邊，所述的電冰箱和微波爐能同時使用也能分別使用。特別是：所述的電冰箱控制系統和所述微波爐的控制系統可整體設置、也可分別設置，所述的電冰箱的顯示面板和所述的微波爐的顯示面板可合為一體設置、也可分別設置，優選地顯示面板可合為一體設置，所述的顯示面板上有操作鍵盤或按鈕。為了使微波爐能正常工作，所述的微波爐的表面設有通風孔，用于微波爐的散熱，根據人體工程學原理，所述的微波爐設置在電冰箱頂部。微波爐底部高度優選140cm.

實施例2：

如圖2：一種自帶微波爐的雙功能新型電冰箱，該電冰箱的外觀為長方體，其組成結構包括電冰箱部分，微波爐部分(1)，微波爐的控制系統、微波爐顯示面板、電冰箱的顯示面板(2)，電冰箱壓縮機、電冰箱的控制系統(3)，所述的電冰箱部分和所述的微波爐部分合理的組合為所述的新型電冰箱的整體，其整體結構分為上腔、中腔、下腔，所述電冰箱壓縮機、電冰箱的控制系統安置于微波爐后部的設備腔室(圖中虛線部分)。所述的微波爐和所述的設備腔室設置于所述的電冰箱整體結構的上腔，所述的上腔具體分為前后兩個腔室，前腔室為所述的微波爐的安裝腔室，后腔室為安置電冰箱壓縮機和電冰箱控制系統的設備腔室，這樣可以有效的利用空間，增大電冰箱的有效容積。所述的腔室前面設有相應的腔門，所述的控制面板設置在電冰箱前方所述腔門的旁邊，所述的電冰箱和微波爐能同時使用也能分別使用。特別是：所述的電冰箱控制系統和所述微波爐的控制系統可整體設置、也可分別設置，所述的電冰箱的顯示面板和所述的微波爐的顯示面板可合為一體設置、也可分別設置，優選地顯示面板可合為一體設置，所述的顯示面板上有操作鍵盤或按鈕。為了使微波爐能正常工作，所述的微波爐的表面設有通風孔，用于微波爐的散熱，根據人體工程學原理，所述的微波爐設置在所述的電冰箱的中部，其高度設置在80cm-180cm,優選110cm.

實施例3：

如圖3：一種自帶微波爐的雙功能多門新型電冰箱，該電冰箱的外觀為長方體，其組成結構包括電冰箱部分，微波爐部分(1)，微波爐的控制系統、微波爐顯示面板、電冰箱的顯示面板(2)，電冰箱壓縮機、電冰箱的控制系統(3)，其整體結構分為上腔、中腔、下腔，所述電冰箱壓縮機和所述的電冰箱的控制器件安置于微波爐的后部設備腔室(圖中虛線部分)。所述的微波爐和所述的設備腔室設置于所述整體結構的中腔、所述的中腔具體分為前后兩個腔室，前腔室為所述微波爐安裝腔室，后腔室為安置壓縮機和電冰箱的控制系統的腔室，這樣可以有效的利用空間，增大電冰箱的有效容積。所述的腔室前面設有相應的腔門，如圖3所示，該冰箱為多門冰箱，其中左側腔室共用一整體腔門，所述的控制面板設置在電冰箱前方所述腔門的旁邊，所述的電冰箱和微波爐能同時使用也能分別使用。特別是：所述的電冰箱控制系統和所述微波爐的控制系統可整體設置、也可分別設置，所述的電冰箱和所述微波爐的顯示面板可合為一體設置、也可分別設置，優選地顯示面板可合為一體設置，所述的顯示面板上有操作鍵盤或按鈕。為了使微波爐能正常工作，所述的微波爐的表面設有通風孔，用于微波爐的散熱，根據人體工程學原理，所述的微波爐設置在所述的電冰箱的中部，其高度設置在80cm-180cm,優選110cm.

本發明的另一個目的是一種自帶微波爐的雙功能新型電冰箱的制造方法：

(1)將0.5mm--0.8mm薄鋼板整體模壓成型、制成55*55*170mm外殼和各腔室，再經組裝焊接成為電冰箱的主體；

(2)將電冰箱的主體空間分割成上、中、下腔室，選擇其中之一為微波爐的安裝腔室和設備腔室，優選上腔為安裝腔室，

(3)利用微波爐腔室內設有方便裝和卸的裝置將微波爐固定安裝在其安裝腔室中、優選微波爐組件設于移動和固定的導軌上，便于安裝和維修。

(4)組裝電冰箱冷凝和控制系統及其它組件、如制冷系統、管件連接和固定、控制線路，組裝微波爐及其控制系統，然后將保溫材料填裝于電冰箱內部，所述的保溫材料為聚氨酯發泡劑等，保證各腔室的功能，

(5)組裝微波爐組件于微波爐腔室，安裝各腔室腔門，最后安裝顯示面板、面板鍵盤、按鈕與外表裝飾材料以及最后完成整體電冰箱的安裝如安裝腔門和殼體的連接軸、外表漆、且上外層裝飾膜，裝上其他腔室貨架等。

本發明的有益效果是，提供了一種自帶微波爐的雙功能電冰箱，其結構簡單合理，并能有效地增加電冰箱的有效容積，同時電冰箱和微波爐的使用不相互干擾，綜合功能優于各單一功能之和，又解決家用電器占用空間的大的問題，提供了一種新型雙功能電冰箱的制造技術。
