本發明涉及低溫制冷機技術領域，特別涉及一種帶有彈簧減震的氣動式G-M制冷機。

背景技術：

G-M制冷機是一種利用壓縮氣體的絕熱放氣制冷的低溫制冷機，在現代科技、醫學和低溫物理實驗等領域獲得廣泛應用。G-M制冷機分為壓縮機和膨脹機兩大部分，其中壓縮部分多采用普通制冷壓縮機并配以專門的氣體凈化系統，從而使成本降低。按照排出器運動的驅動方式，G-M制冷機可分為機械傳動式和氣動式兩類。

如圖1所示，現有技術的氣動式G-M制冷機的膨脹機部分包括進氣閥2、排氣閥15、氣動腔3、推移活塞5、連桿4、氣缸11、回?zé)崞?0、排出器9和冷端換熱器13。推移活塞5在氣動腔3內，并與氣動腔3壁面間隙密封，將氣動腔3分為恒壓腔14和變壓腔6；排出器9設計成空心，回?zé)崞?0裝在排出器9內；排出器9置于氣缸11內，并與氣缸11內壁面間隙密封，將氣缸11分為熱腔7和冷腔12；連桿4連接推移活塞5和排出器9；冷端換熱器13安裝于氣缸11的冷腔12末端。進氣閥2、排氣閥15與氣缸11的熱腔7頂端連通，氣動腔3的變壓腔6與氣缸11頂端的熱腔7連通。

氣動式G-M制冷機膨脹機在一個制冷循環中氣壓驅動的四個過程如下：

(1)增壓過程。循環開始，排出器9處于氣缸底部，冷腔12容積為0，熱腔7容積為V。打開進氣閥2，來自G-M制冷機壓縮機的高壓氣體進入膨脹機，對氣動腔3的變壓腔6、氣缸11的熱腔7和回?zé)崞?0進行充氣，變壓腔6、熱腔7和回?zé)崞?0的壓力p升高。

(2)充氣過程。進氣閥2依然開啟，變壓腔6和氣缸11內的壓力p繼續升高。當變壓腔6內壓力p高于恒壓腔14內壓力p₀時，推移活塞5在兩側壓力差的作用下，通過連桿4帶動排出器7以加速度a₁＝(pA_t-p₀A_t)/(m_t+m_l+m_p)向膨脹機頂端移動，式中，A_t為推移活塞5上下頂面面積，m_t、m_l、m_p分別為推移活塞5、連桿4和回?zé)崞?0的質量。此時，氣缸22內熱腔7容積減小，冷腔12容積增大，高壓氣體從熱腔7經回?zé)崞?0進入冷腔12，氣體經過回?zé)崞?0時，向回?zé)崽盍戏艧幔瑴囟冉档汀．?dāng)推移活塞5撞擊氣動腔3頂時，推移活塞5和排出器9停止運動，氣缸11內冷腔12容積變?yōu)閂。

(3)放氣過程。進氣閥2關閉，排氣閥15開啟，冷腔12中的氣體經回?zé)崞?0向低壓回路放氣，冷腔12中氣壓降低，氣體膨脹過程制冷，制冷量從冷端換熱器輸出。

(4)排氣過程。保持排氣閥15開啟，變壓腔6和氣缸11內壓力p繼續下降，當變壓腔6內壓力p低于恒壓腔內壓力p₀時，推移活塞5在兩側壓力差的作用下，通過連桿4帶動排出器9以加速度a₂＝(p₀A_t-pA_t)/(m_t+m_l+m_p)向膨脹機末端移動，將低壓氣體從冷腔12經回?zé)崞?0推移至熱腔7，氣體經過回?zé)崞?0時，從回?zé)崽盍衔鼰幔盍蠝囟认陆担瑲怏w溫度升高。當排出器9撞擊氣缸11末端時，推移活塞5和排出器9停止運動，氣缸冷腔容積變?yōu)?。排氣閥15關閉，制冷機完成一次循環。

上述四個過程組成一個制冷循環，重復上述循環過程，氣動式G-M制冷機就能連續工作，不斷獲得制冷量。

然而，從上述過程中可以看出，推移活塞和排出器的制動是靠加速過程中撞擊壁面實現的，排出器內因存在回?zé)崞鞫|(zhì)量大，這樣的撞擊會給G-M制冷機的膨脹機部分帶來很大的震動，造成G-M制冷機的穩定性差，可靠性低，且易損耗，工作壽命短等缺憾。

為了解決上述問題，一些研究者們提出減小排出器質量和增加防震裝置的解決方法，但是減小排出器質量不能從根源上解決撞擊造成的震動問題，防震裝置效果有限且結構復雜。目前生產的氣動式G-M制冷機，排出器對氣缸壁的撞擊造成的震動，仍是限制其發展的重要問題之一。

技術實現要素：

本發明公開了一種帶有彈簧減震的氣動式G-M制冷機，其震動小，調相優，制冷機性能好。

一種帶有彈簧減震的氣動式G-M制冷機，包括：

氣動腔，進氣口與進氣閥和出氣閥連接；

氣缸，頂端與氣動腔連通，底端設有冷端換熱器；

推移活塞，安裝在所述氣動腔內且兩者之間壁面密封，并在所述氣動腔內的壓差驅動下作往復運動；

排出器，安裝在所述氣缸內且兩者之間壁面密封；

回?zé)崞鳎惭b在排出器內；

連桿，連接所述推移活塞和所述排出器，所述排出器在所述推移活塞的帶動下在氣缸內作往復運動；

所述推移活塞、連桿和排出器中至少一個與所述氣動腔和氣缸中的至少一個通過彈簧連接，所述彈簧限位所述推移活塞碰撞所述氣動腔的端面，限位所述排出器碰撞所述氣缸的端面。

所述推移活塞所述氣動腔分為恒壓腔和變壓腔；所述排出器將氣缸分為熱腔和冷腔。

制冷機的工作過程如下：

變壓腔內壓力p隨進氣閥、排氣閥的開關而在高壓p_h和低壓p_l之間變化，恒壓腔的壓力p₀恒定不變，在推移活塞兩側形成壓力差F_p＝(p-p₀)·_t；彈簧在運動部件運動時產生形變，產生與形變長度有關的彈力F_k＝f(x)，并隨運動部件的運動而變化。排出器朝某一方向的運動開始時，壓力與彈力的合力(F_p-F_k)在運動方向上大于0，運動部件以加速度a₁＝(F_p-F_k)/(m_t+m_l+m_p)作加速運動；隨著運動部件運動行程增加，彈簧的形變量x變化，彈力F_k增加，當運動行程達到一定程度，彈力與壓力的合力(F_p-F_k)在運動方向上小于0，推移活塞和排出器以加速度a₂＝(F_k-F_p)/(m_t+m_l+m_p)作減速運動；到達行程終點時，速度減為0，停止運動。

當壓力發生變化，壓力與彈力的合力(F_p-F_k)在另一方向上大于0時，推移活塞與排出器開始反方向的運動。彈簧在氣動式G-M制冷機的膨脹機內運動部件的運動過程中，起到減速制動作用，阻止其撞擊壁面，同時輔助調節氣缸內的質量流和壓力波相位差。

為了減小由于增加彈簧給制冷機內增加的空體積，使排出器運動行程最大化，優選的，所述彈簧為板彈簧。板彈簧簡單、可靠、質量輕，壓縮后厚度小，可保持排出器與氣缸的密封間隙，為排出器的往復運動提供一定的剛度和行程。板彈簧的幾何形狀可通過有限元分析軟件ANSYS等進行分析和優化設計，并采用鈹青銅或彈簧不銹鋼等材料制造。所述板彈簧的邊緣設有多個外螺紋孔，中部設有內螺紋孔。外螺紋孔和內螺紋孔分別連接運動部件排出器或固定部件氣缸底端。螺孔位置和彈簧外徑由接口尺寸確定。

為了方便安裝和制造，優選的，所述板彈簧的邊緣設有多個用于連接氣缸底端的外螺紋孔，所述板彈簧的中部設有多個用于連接排出器的末端的內螺紋孔。

優選的，所述彈簧安裝在所述的氣缸底端和所述的排出器的末端之間，直接避免排出器與氣缸末端的撞擊，以減小低溫下的震動對制冷機帶來的不穩定。

優選的，所述板彈簧設有自中部向邊緣的渦旋狀彈簧臂型線，所述彈簧臂型線設有多條且沿周向均勻分布，使得板彈簧具有相當大的徑向和軸向剛度比，保證在承受運動部件質量時產生的徑向位移小于排出器和氣缸的間隙。

優選的，所述彈簧安裝在所述的推移活塞的上端面和所述的氣動腔的頂端之間。通過控制室溫下的推移活塞運動，控制低溫下的排出器運動而不與氣缸末端撞擊，而不改變低溫端的結構。

為了便于安裝和制造，同時保證推移活塞的運動穩定性，優選的，所述推移活塞的上端面為圍繞所述連桿的圓環形，所述彈簧設有多個，沿著所述圓環形的上端面均勻分布。

本發明的有益效果：

本發明的帶有彈簧減震的氣動式G-M制冷機，通過彈簧拉力為氣動式G-M制冷機排出器制動，而不需排出器或推移活塞撞擊氣缸壁或氣動腔壁面，減小了氣動式G-M制冷機運行時的震動和噪音，提升氣動式G-M制冷機的穩定性和可靠性。

同時利用彈簧控制排出器的運動，可以通過彈簧的彈性輔助原來的氣動壓差調相，擴大相位調節的范圍，提高調相的靈活度，優化氣動式G-M制冷機的調相，從而提升制冷機的性能。

附圖說明

圖1是現有技術的氣動式G-M制冷機的膨脹機結構示意圖。

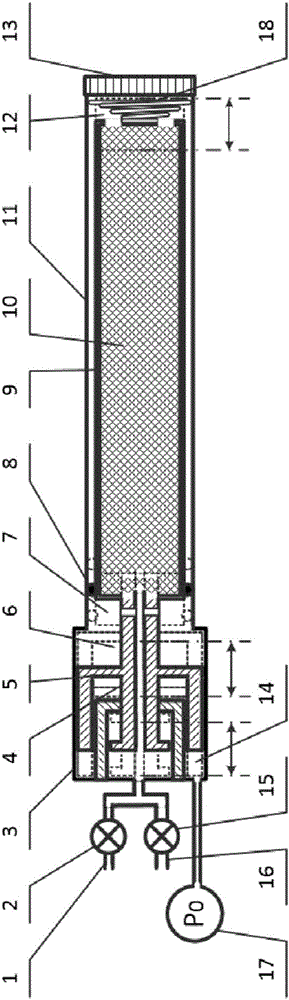

圖2是實施例1的氣動式G-M制冷機的膨脹機的結構示意圖。

圖3是實施例2的氣動式G-M制冷機的膨脹機的結構示意圖。

圖4是優選的板彈簧的結構示意圖。

其中：1、高壓氣路、2、進氣閥，3、氣動腔，4、連桿，5、推移活塞，6、變壓腔，7、熱腔，8、密封，9、排出器，10、回?zé)崞鳎?1、氣缸，12、冷腔，13、冷端換熱器，14、恒壓腔，15、排氣閥，16、低壓回路，17、恒壓源，18、板彈簧，19、外螺孔，20、彈簧臂型線，21、內螺孔。

具體實施方式

實施例1

如圖2和3所示，本實施例的帶有彈簧減震的氣動式G-M制冷機包括進氣閥2、氣動腔3、連桿4、推移活塞5、排出器9、氣缸11、冷端換熱器13、排氣閥15和板彈簧18。

推移活塞5置于氣動腔3內，并與氣動腔3內壁面有間隙密封，將氣動腔3分隔為恒壓腔14和變壓腔6；排出器9設計成空心，內部裝有回?zé)崞?0，排出器9置于氣缸11內，并與氣缸11內壁面之間有密封8，將氣缸11分隔為熱腔7和冷腔12。所述進氣閥2入口和排氣閥15出口分別連通G-M制冷機壓縮機的高壓氣路1和低壓回路16，進氣閥2出口和排氣閥15入口連通氣動腔3的變壓腔6和氣缸11的熱腔7，并經排出器9、回?zé)崞?0與冷腔12連通。氣動腔3的恒壓腔14與恒壓源17連通，并保持壓力p₀恒定不變。連桿4連接氣動腔3內的推移活塞5和氣缸11內的排出器9；冷端換熱器13安裝于氣缸11的冷腔12末端；板彈簧18的內螺孔21和外螺孔19分別連接排出器9末端或氣缸11的冷腔12底端。

按上述流程及要求安裝系統，并對制冷機內工質進行純化處理后，打開進氣閥2和排氣閥15的控制電源，使其按G-M制冷機工作頻率運行，打開G-M制冷機壓縮機的電源，為制冷機輸送高壓氣體，G-M制冷機開始工作。本實施例的利用板彈簧18減震的氣動式G-M制冷機的膨脹機在一個制冷循環中氣壓驅動的四個過程如下：

(1)增壓過程。循環開始，恒壓腔14內壓力p₀大于變壓腔6和氣缸11內壓力p_l，推移活塞5受到恒壓腔14向變壓腔6方向的壓力F_p0＝(p₀-p_l)A_t；板彈簧18處于壓縮狀態，壓縮長度為x₀，排出器9受到向氣缸11的熱腔7頂端方向的彈力F_k0＝f(x₀)；作用于推移活塞5、連桿4和排出器9的氣壓壓力F_p0大于彈簧彈力F_k0，因此，排出器9靜止于氣缸11末端，冷腔12容積為0，熱腔7容積為V。打開進氣閥2，來自G-M制冷機壓縮機的高壓氣體進入膨脹機，對氣動腔3的變壓腔6、氣缸11的熱腔7和回?zé)崞?0進行充氣，變壓腔6、熱腔7和回?zé)崞?的壓力p升高。

(2)充氣過程。進氣閥2依然開啟，變壓腔6和氣缸11內的壓力p升高，推移活塞5所受壓力F_p＝(p₀-p)A_t減小，當氣壓壓力F_p小于彈簧彈力F_k0時，推移活塞5、連桿4和排出器9以初始加速度a₀＝(F_k0-F_p)/(m_t+m_l+m_p)向膨脹機頂端移動。變壓腔6和氣缸11內的壓力p增大至大于恒壓腔14內壓力p₀，推移活塞5受到的壓力F_p＝(p-p₀)A_t方向改由變壓腔6向恒壓腔14方向；隨著排出器9的運動，板彈簧19的壓縮量x減小，彈簧彈力F_k＝f(x)減小，隨后板彈簧18開始被拉伸x長度，排出器9受到向氣缸11的冷腔12末端方向的彈力F_k＝f(x)并且彈力在增長；當彈簧彈力F_k大于氣壓壓力F_p，推移活塞5、連桿4和排出器9以加速度a＝(F_k-F_p)/(m_t+m_l+m_p)向膨脹機頂端作減速運動。到達頂端時，推移活塞5、連桿4和排出器9的速度減小為0，排出器9運動行程達到其最大值(x₁+x₀)，板彈簧18被拉伸x₁，排出器9受到彈力F_k1＝f(x₁)向氣缸11內冷腔12的末端方向；變壓腔6和氣缸11內壓力繼續增大達到最大值p_h，推移活塞5受到由變壓腔6向恒壓腔14方向的壓力F_p1＝(p_h-p₀)A_t；作用于推移活塞5、連桿4和排出器9的氣壓壓力F_p1大于彈簧彈力F_k1，因此，排出器9保持靜止于氣缸11頂端，冷腔12的容積變?yōu)閂。這個過程中，氣缸11內熱腔7容積減小，冷腔12容積增大，高壓氣體從熱腔7經回?zé)崞?0進入冷腔12，氣體經過回?zé)崞?0時，向回?zé)崽盍戏艧幔瑴囟冉档汀?/p>

(3)放氣過程。進氣閥2關閉，排氣閥15開啟，冷腔12中的氣體經回?zé)崞?0向低壓回路16放氣，冷腔12中壓力降低，氣體膨脹過程制冷，制冷量從冷端換熱器輸出。此時推移活塞5受到由變壓腔6向恒壓腔14方向的壓力F_p＝(p-p₀)A_t大于向氣缸11內冷腔12末端方向的彈簧彈力F_k1＝f(x₁)，排出器9保持靜止于氣缸11頂端。

(4)排氣過程。保持排氣閥15開啟，變壓腔6和氣缸11內壓力p繼續下降，推移活塞5受到由變壓腔6向恒壓腔14方向的壓力F_p＝(p-p₀)A_t減小，當氣壓壓力F_p小于彈簧彈力F_k1時，推移活塞5在兩側壓力差的作用下，推移活塞5、連桿4和排出器9以初始加速度a₁＝(F_k1-F_p)/(m_t+m_l+m_p)向膨脹機末端移動。變壓腔6和氣缸11內的壓力p減小至小于恒壓腔14內壓力p₀，推移活塞5受到的壓力F_p＝(p₀-p)A_t方向改由恒壓腔14向變壓腔6方向；隨著排出器9的運動，板彈簧18的拉伸量x減小，彈力F_k＝f(x)減小，隨后板彈簧18開始被壓縮x長度，排出器9受到向氣缸11的熱腔7頂端方向的增長的彈力F_k＝f(x)；當彈簧彈力F_k大于氣壓壓力F_p，推移活塞5、連桿4和排出器9以加速度a＝(F_k-F_p)/(m_t+m_l+m_p)向膨脹機末端作減速運動。到達末端時，推移活塞5、連桿4和排出器9的速度減小為0，排出器9回到最初的位置，板彈簧18被壓縮長度x₀，彈力F_k0＝f(x₀)；變壓腔6和氣缸11內壓力繼續減小達到最小值p_l，推移活塞5受到由恒壓腔14向變壓腔6方向的壓力F_p0＝(p₀-p_l)A_t，作用于推移活塞5、連桿4和排出器9的氣壓壓力F_p0大于彈簧彈力F_k0，因此，排出器9靜止于氣缸11末端，冷腔容積變?yōu)?。這個過程中，排出器9將低壓氣體從冷腔12經回?zé)崞?0推移至熱腔7，氣體經過回?zé)崞?0時，從回?zé)崽盍衔鼰幔盍蠝囟认陆担瑲怏w溫度升高。

上述四個過程組成一個制冷循環，重復上述循環過程，排出器連接彈簧的氣動式G-M制冷機就能連續工作，不斷獲得制冷量。

實施例2

如圖4所示，本實施例的帶有彈簧減震的氣動式G-M制冷機，除了板彈簧18的數量以及安裝位置不同以外，其余都與實施例1相同。

本實施例的帶有彈簧減震的氣動式G-M制冷機中，板彈簧18設有多個，設置在推移活塞5的上端面與氣動腔3頂端之之間。

本實施例的工作過程與實施例1基本一致，其不同之處在于，板彈簧18被壓縮時，作用于推移活塞5上的彈力朝向變壓腔6方向，板彈簧18被拉伸時，作用于推移活塞5上的彈力朝向恒壓腔14方向，即板彈簧18的壓縮與拉伸過程與實施例1相反。

本發明不限于上述實施例，本領域技術人員根據本發明的揭示，不脫離本發明范疇所做出的改進和修改都應該在本發明的保護范圍之內。
