本實用新型涉及一種制冰機。

背景技術：

制冰機將具有較低溫度的被冷卻物體的熱量轉移給環境介質從而獲得冷量的機器，從較低溫度物體轉移的熱量習慣上稱為冷量，制冰機內參與熱力過程變化的工質稱為制冷劑，制冷的溫度范圍通常在120K以上，120K以下屬深低溫技術范圍，制冰機廣泛應用于工農業生產和日常生活中。

隨著餐飲行業的不斷發展與進步，制冰機的使用也是日益增多，現有的制冰機常需只能固定在一個區域內，從而使得人們要取冰時需步行大段路程，進而讓人們的時間得到浪費，并且還會影響著人們用冰的工作效率。

技術實現要素：

本實用新型的目的在于提供一種制冰機，具備便于移動以及快速便捷制冰的優點，解決了影響人們用冰效率的問題。

為實現上述目的，本實用新型提供如下技術方案：一種制冰機，包括機體，所述機體左側的底端和背面的底端分別開設有散熱風口和收納腔，所述機體正面的頂端開設有工作腔，工作腔的側面固定安裝有與工作腔背面固定連接的水槽，水槽位于工作腔背面一端的頂部鉸接有撥片開關，并且撥片開關的上方固定安裝有位于工作腔背面的制冰格，水槽位于工作腔側面一端的上方固定安裝有與水槽相適配的輸水裝置，并且工作腔的頂部固定安裝有滑動柜門裝置，所述機體內腔兩側的底端均固定安裝有驅動箱，驅動箱內腔的底部固定安裝有與驅動箱內腔頂部轉動連接的驅動裝置，兩個驅動裝置的側面通過貫穿兩個驅動箱側面的連接桿固定連接，并且連接桿位于兩個驅動箱外部一端的底部固定連接有移動裝置。

優選的，所述輸水裝置包括水泵，所述水泵的進水口連通有進水管，水泵的出水口連通有輸水管。

優選的，所述滑動柜門裝置包括滑動板，滑動板的底部開設有滑動槽，滑動槽內滑動連接有一端與滑動板相鉸接的柜門。

優選的，所述驅動裝置包括驅動電機，所述驅動電機的輸出軸固定連接有驅動絲桿，并且驅動絲桿上套接有與連接桿一端固定連接的滑動絲桿套。

優選的，所述移動裝置包括移動卡座，所述移動卡座的底部活動安裝有移動輪。

優選的，所述撥片開關的形狀為具有兩個凸塊的水平板。

優選的，所述機體底部的四角均開設有與移動裝置相適配的通槽。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型通過機體與移動裝置的設置，讓移動輪能伸出或回縮至機體內，從而達到移動輪能帶動著制冰機進行自由移動的效果，進而達到增強人們用冰使用效率的效果。

2、本實用新型通過滑動柜門裝置與機體的設置，達到柜門在不需要使用時能滑動至與滑動板平行或柜門在需要使用時能滑動至與滑動板垂直的效果。

3、本實用新型通過散熱風口的設置，達到整個制冰機不會出現出現內部升溫的效果。

4、本實用新型通過收納腔的設置，達到用于收納線、管以及節省占地空間的效果。

附圖說明

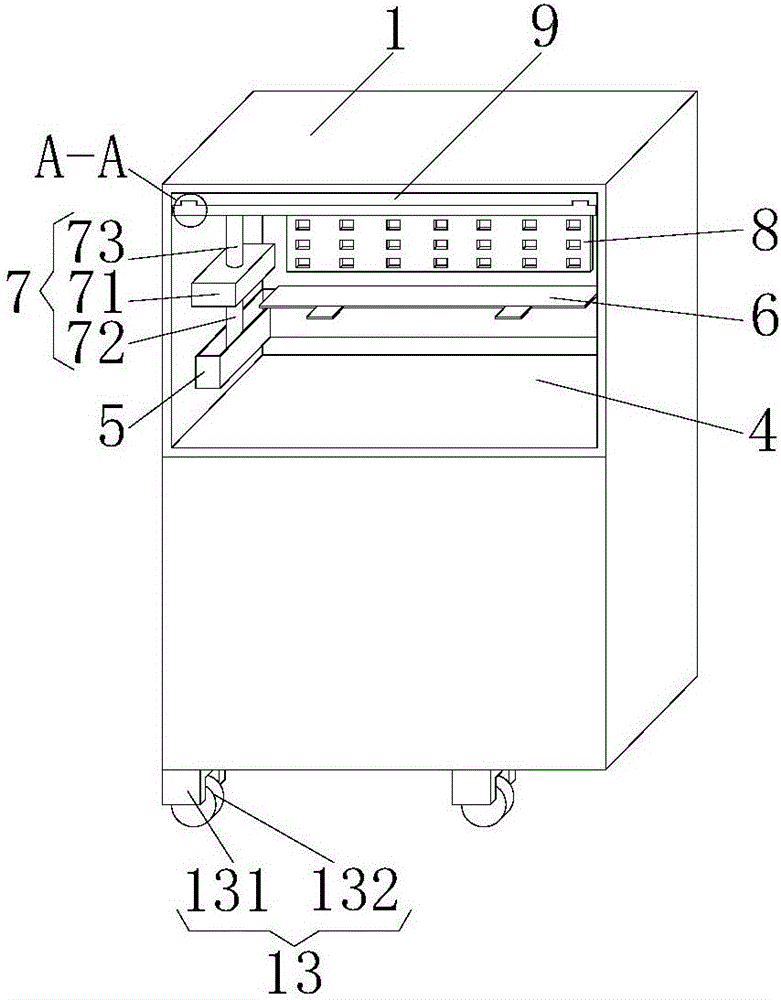

圖1為本實用新型右視結構示意圖；

圖2為本實用新型左視結構示意圖；

圖3為本實用新型背面結構示意圖；

圖4為本實用新型A-A局部放大示意圖；

圖5為本實用新型機體底端剖面結構示意圖；

圖6為本實用新型驅動箱剖面結構示意圖。

圖中：1機體、2散熱風口、3收納腔、4工作腔、5水槽、6撥片開關、7輸水裝置、71水泵、72進水管、73輸水管、8制冰格、9滑動柜門裝置、91滑動板、92滑動槽、93柜門、10驅動箱、11驅動裝置、111驅動電機、112驅動絲桿、113滑動絲桿套、12連接桿、13移動裝置、131移動卡座、132移動輪。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，一種制冰機，包括機體1，機體1左側的底端和背面的底端分別開設有散熱風口2和收納腔3，通過散熱風口2的設置，達到整個制冰機不會出現出現內部升溫的效果，通過收納腔3的設置，達到用于收納線、管以及節省占地空間的效果，機體1正面的頂端開設有工作腔4，工作腔4的側面固定安裝有與工作腔4背面固定連接的水槽5，水槽5位于工作腔4背面一端的頂部鉸接有撥片開關6，撥片開關6的形狀為具有兩個凸塊的水平板，當冰塊裝滿容腔并覆蓋到撥片后，撥片翻轉并關閉制冰功能，并且撥片開關6的上方固定安裝有位于工作腔4背面的制冰格8，水槽5位于工作腔4側面一端的上方固定安裝有與水槽5相適配的輸水裝置7，輸水裝置7包括水泵71，水泵71的進水口連通有進水管72，進水管72遠離水泵71的一端與水槽5的底部相連，水泵71的出水口連通有輸水管73，輸水管73能將水槽5內的水輸送到制冰裝置內，并且工作腔4的頂部固定安裝有滑動柜門裝置9，滑動柜門裝置9包括滑動板91，滑動板91的底部開設有滑動槽92，滑動槽92內滑動連接有一端與滑動板91相鉸接的柜門93，通過滑動柜門裝置9與機體1的設置，達到柜門93在不需要使用時能滑動至與滑動板91平行或柜門93在需要使用時能滑動至與滑動板91垂直的效果。

請參閱圖4-6，機體1內腔兩側的底端均固定安裝有驅動箱10，驅動箱10內腔的底部固定安裝有與驅動箱10內腔頂部轉動連接的驅動裝置11，驅動裝置11包括驅動電機111，驅動電機111的輸出軸固定連接有驅動絲桿112，并且驅動絲桿112上套接有與連接桿12一端固定連接的滑動絲桿套113，兩個驅動裝置11的側面通過貫穿兩個驅動箱10側面的連接桿12固定連接，并且連接桿12位于兩個驅動箱10外部一端的底部固定連接有移動裝置13，移動裝置13包括移動卡座131，移動卡座131的底部活動安裝有移動輪132，機體1底部的四角均開設有與移動裝置13相適配的通槽，通過機體1與移動裝置13的設置，讓移動輪132能伸出或回縮至機體1內，從而達到移動輪132能帶動著制冰機進行自由移動的效果。

綜上所述：該制冰機，通過機體1與移動裝置13的設置，讓移動輪132能伸出或回縮至機體1內，從而達到移動輪132能帶動著制冰機進行自由移動的效果，進而達到增強人們用冰使用效率的效果，通過滑動柜門裝置9與機體1的設置，達到柜門93在不需要使用時能滑動至與滑動板91平行或柜門93在需要使用時能滑動至與滑動板91垂直的效果，通過散熱風口2的設置，達到整個制冰機不會出現出現內部升溫的效果，通過收納腔3的設置，達到用于收納線、管以及節省占地空間的效果。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
