本實用新型屬于制冷設備技術領域，具體地說，是涉及一種冷藏冷凍一體式蒸發器和冷柜。

背景技術：

帶有冷凍和冷藏雙功能的冰箱、冷柜等產品，通常都會配備兩個獨立的腔室分別作為冷凍室和冷藏室，而兩個腔室分別配有獨立的蒸發器用于制冷。

現有的這種兩套蒸發器的設計方式，在結構設計上管路連接比較復雜；不但成本高，管路之間由于存在較多的焊接、洛克環等密封連接部位，而使得管路之間連接的質量難以保證。

技術實現要素：

本申請提供了一種冷藏冷凍一體式蒸發器和冷柜，解決現有具有冷藏冷凍雙功能冰柜存在蒸發器管路連接復雜的技術問題。

為解決上述技術問題，本申請采用以下技術方案予以實現：

提出一種冷藏冷凍一體式蒸發器，由一根蒸發管彎折而成，包括冷凍蒸發器部分和冷藏蒸發器部分；所述冷凍蒸發器部分包含水平蒸發管層和與所述水平蒸發管層垂直排布的第一垂直蒸發管層和第二垂直蒸發管層，且所述第一垂直蒸發管層、所述水平蒸發管層和所述第二垂直蒸發管層組成倒U型結構；所述冷藏蒸發器部分為蒸發管彎折而成的蒸發管層，排布于所述冷凍蒸發器的U型結構開口方向。

進一步的，所述冷藏蒸發器部分的蒸發管層貼附有蒸發板。

提出一種冷柜，包括箱體和冷藏冷凍一體式蒸發器；所述箱體包括殼體和箱膽；所述冷藏冷凍一體式蒸發器由一根蒸發管彎折而成，包括冷凍蒸發器部分和冷藏蒸發器部分；所述冷凍蒸發器部分包含水平蒸發管層和與所述水平蒸發管層垂直排布的第一垂直蒸發管層和第二垂直蒸發管層，且所述第一垂直蒸發管層、所述水平蒸發管層和所述第二垂直蒸發管層組成倒U型結構；所述冷藏蒸發器為蒸發管彎折而成的蒸發管層，排布于所述冷凍蒸發器的U型結構開口方向；所述冷凍蒸發器部分貼裝在所述箱膽的上部，使得所述水平蒸發層貼裝于所述箱膽的上頂面、所述第一垂直蒸發管層和所述第二垂直蒸發管層分別貼裝于所述箱膽的兩側面；所述冷藏蒸發器部分的蒸發管層貼裝于所述箱膽的后側。

進一步的，所述箱膽內設置有隔離層，使得所述隔離層上部形成獨立的冷凍間室，所述隔離層的下部形成獨立的冷藏間室。

進一步的，所述冷凍蒸發器部分采用鋁箔膠帶與所述箱膽固定。

進一步的，所述冷藏蒸發器的蒸發管層貼附有蒸發板。

進一步的，所述蒸發板通過雙面膠帶固定于所述箱膽的背面。

與現有技術相比，本申請的優點和積極效果是：本申請提出的冷藏冷凍一體式蒸發器和冷柜，采用單箱膽設計，在箱膽內設計隔離層分離出獨立的冷凍間室和冷藏間室。用于冷凍間室制冷的蒸發器和用于冷藏間室的蒸發器采用一根蒸發管彎折而成的一體式設計，包含有冷凍蒸發器部分和冷藏蒸發器部分，冷凍蒸發器部分包括呈倒U型排布的水平蒸發管層、第一垂直蒸發管層和第二垂直蒸發管層，冷藏蒸發器部分為蒸發管彎折成的排布于U型結構開口側的蒸發管層；裝配時，將冷凍蒸發器部分貼裝在箱膽的上部，使得水平蒸發管層貼裝在箱膽上頂面、第一垂直蒸發管層和第二處置蒸發管層分別貼裝在箱膽的兩側面，而冷藏蒸發器部分的蒸發管層貼裝在箱膽的后側，如此，一體式的蒸發器以冷凍蒸發器部分和冷藏蒸發器部分串聯的方式上下排布在箱膽的上部和下部，上部對應冷凍間室，下部對應冷藏間室，制冷劑經壓縮機排氣后，進入冷凝器冷凝，并經過干燥過濾后進入冷凍蒸發器部分為冷凍間室制冷，隨后進入冷藏蒸發器部分為冷藏間室制冷。

該冷藏冷凍一體式蒸發器的整體無任何焊接、洛克環等管路連接，管路清晰簡單，生產工藝難度降低，也能避免由于人為因素造成的管路連接處的堵、漏等問題，解決了現有具有冷藏冷凍雙功能冰柜存在蒸發器管路連接復雜的技術問題，提高了蒸發器的質量，也保證了冷柜的整體質量。

結合附圖閱讀本申請實施方式的詳細描述后，本申請的其他特點和優點將變得更加清楚。

附圖說明

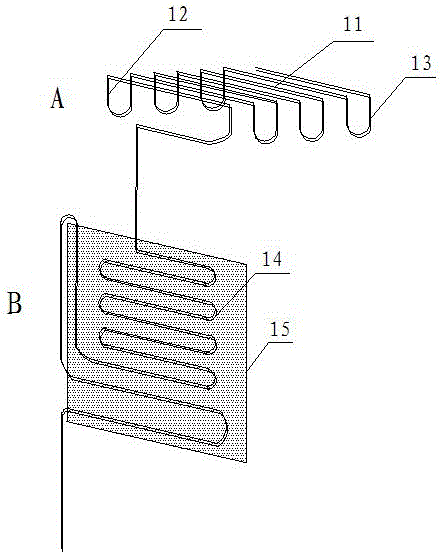

圖1 為本申請提出的一種冷藏冷凍一體式蒸發器的結構圖；

圖2為使用本申請提出的冷藏冷凍一體式蒸發器的冷柜的制冷工作說明圖。

具體實施方式

下面結合附圖對本申請的具體實施方式作進一步詳細地說明。

如圖1所示，本申請提出的冷藏冷凍一體式蒸發器，由一根蒸發管彎折而成，包括冷凍蒸發器部分A和冷藏蒸發器部分B。冷凍蒸發器部分A包含水平蒸發管層11和與水平蒸發管層垂直排布的第一垂直蒸發管層12和第二垂直蒸發管層14，且第一垂直蒸發管層12、水平蒸發管層11和第二垂直蒸發管層13組成倒U型結構；冷藏蒸發器部分B為蒸發管彎折而成的蒸發管層14，排布于冷凍蒸發器A的U型結構開口方向。

如圖1所示，冷藏蒸發器部分排布于冷凍蒸發器部分的U型結構開口方向，且偏置于冷凍蒸發器部分的一側，整體與U型開口平行；當然，本申請不限制冷藏蒸發器部分必須平行于U型開口，圖示僅為一個具體實施說明。

在冷藏蒸發器部分的蒸發管層還可以貼附蒸發板15。

基于上述提出的冷藏冷凍一體式蒸發器，本申請提出一種冷柜，使用該冷藏冷凍一體式蒸發器制冷。該冷柜包括有箱體，箱體包括殼體和箱膽；冷凍蒸發器部分A貼裝在箱膽的上部，使得水平蒸發層11貼裝于箱膽的上頂面、第一垂直蒸發管層12和第二垂直蒸發管層13分別貼裝于箱膽的兩側面。

由于冷藏蒸發器部分B位于冷凍蒸發器部分的U型開口方向，則冷藏蒸發器部分的蒸發管層貼裝于箱膽的一側，優選后側。相應于冷凍蒸發器部分和冷藏蒸發器部分的位置排布，箱膽在對應冷凍蒸發器部分的部分設置為冷凍間室，對應冷藏蒸發器部分的部分設置為冷藏間室，二者之間可以通過隔離層隔離，使得隔離層上部形成獨立的冷凍間室，隔離層的下部形成獨立的冷藏間室；當然，也可以獨立設置冷凍箱膽和冷藏箱膽，按照上下排布的方式設置，使得冷凍蒸發器部分貼裝在冷凍箱膽上頂面和兩側面，使得冷藏蒸發器部分貼裝在冷藏箱膽一側，優選后側。

冷凍蒸發器部分的水平蒸發管層、第一垂直蒸發管層和第二垂直蒸發管層，采用鋁箔膠帶與箱膽固定，而冷藏蒸發器部分的蒸發管層可以通過鋁箔膠帶與箱膽外側固定，也可在冷藏蒸發管部分的蒸發管層貼附蒸發板，并使用雙面膠將蒸發板固定在箱膽外側，實現冷藏蒸發器部分與箱膽的固定。

如圖2所示，使用該冷藏冷凍一體式蒸發器的冷柜，其制冷過程如下，壓縮機21將制冷劑壓縮為高溫高壓的氣態制冷劑后，送到冷凝器22冷凝成為常溫高壓的液態制冷劑，經過毛細管后進入冷凍蒸發器部分對冷凍間室制冷，然后進入冷藏蒸發器部分對冷藏間室制冷。由于制冷劑首先流向冷凍間室，在保證冷藏溫度均勻性的同時，可以首先保證冷凍溫度滿足-15℃的要求。

由于該冷藏冷凍一體式蒸發器的整體無任何焊接、洛克環等管路連接，管路清晰簡單，生產工藝難度降低，也能避免由于人為因素造成的管路連接處的堵、漏等問題，解決了現有具有冷藏冷凍雙功能冰柜存在蒸發器管路連接復雜的技術問題，提高了蒸發器的質量，也保證了冷柜的整體質量。

且，冷凍蒸發器部分由于設計為倒U型結構，能夠配合箱膽結構，通過三面貼裝的形式為獨立的冷凍間室制冷。

應該指出的是，上述說明并非是對本實用新型的限制，本實用新型也并不僅限于上述舉例，本技術領域的普通技術人員在本實用新型的實質范圍內所做出的變化、改型、添加或替換，也應屬于本實用新型的保護范圍。
