本技術涉及冷卻裝置領域，尤其涉及一種顆粒農藥冷卻裝置。

背景技術：

1、農藥顆粒劑的生產制備，通常是先將粉劑物料通過造粒機造粒，然后篩選出符合顆粒劑要求直徑的顆粒劑產品。

2、農業顆粒在進行沸騰流化床和振動流化床之后，農藥顆粒上會殘留余溫，直接裝袋的話，包裝袋中熱量聚集，溫度過高會導致產品結塊或變形，嚴重影響產品的質量，因此需要冷卻裝置將其冷卻后再裝袋。

3、現有技術中顆粒農藥冷卻裝置大都通過冷風機或冷卻盤管等方式快速冷卻產品，在這個冷卻過程中沒有篩分的功能，顆粒農藥中的廢料和摻雜物等得不到有效過濾，因此直接裝袋會影響產品的質量。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種顆粒農藥冷卻裝置，旨在改善顆粒農藥在冷卻過程中不能對其中的廢料和摻雜物進行過濾，影響產品質量的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種顆粒農藥冷卻裝置，包括框架，所述框架的頂部固定連接有外殼，所述外殼的內部設置有傳送帶，所述外殼的外部固定連接有雙頭電機，所述雙頭電機的一個輸出端與所述傳送帶的一個轉軸之間由皮帶連接，所述雙頭電機的另一個輸出端固定連接有偏心輪，所述外殼的內側中部固定連接有滑板，所述外殼的內側底部轉動連接有篩板，所述篩板的另一端中部轉動連接有連接桿，所述連接桿的另一端轉動連接在所述偏心輪的外部，所述外殼的底部設置有收集機構。

3、作為上述技術方案的進一步描述：

4、所述收集機構包括收集盒，所述外殼的底部兩側均固定連接有滑軌，所述收集盒的兩側滑動連接在所述滑軌的外部，所述收集盒的兩側內部均滑動連接有限位柱，兩個所述限位柱的相對側均固定連接有彈簧，所述限位柱的另一側固定連接有滑柱，所述外殼的底部兩側均開設有定位槽，所述滑柱的圓頭與所述定位槽的內部相卡合，所述收集盒的外部固定連接有拉手。

5、作為上述技術方案的進一步描述：

6、所述滑板位于所述傳送帶的下方，所述連接桿的中部貫穿所述外殼的一側內部。

7、作為上述技術方案的進一步描述：

8、所述外殼的一側固定連接有支撐架，所述雙頭電機的底部固定連接在所述支撐架的頂部。

9、作為上述技術方案的進一步描述：

10、所述外殼的底部固定連接有出料口，所述外殼的頂部固定連接有冷風機。

11、作為上述技術方案的進一步描述：

12、所述外殼的頂部固定連接有進料口。

13、作為上述技術方案的進一步描述：

14、所述彈簧遠離所述限位柱的一端固定連接在所述收集盒的內部，所述滑柱的外部滑動連接在所述收集盒的內部。

15、作為上述技術方案的進一步描述：

16、所述收集盒位于所述篩板的下方。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過傳送帶傳輸顆粒農藥落入滑板，再落入篩板上，篩板在偏心輪在帶動下快速震動，顆粒農藥中的廢料會順著篩板上的孔洞落入下方的收集盒，實現顆粒農藥在冷卻過程中順帶將廢料篩除，冷卻后的顆粒農藥即可直接裝袋，減少了后續過濾的工序，提高了生產的效率。

19、2、本實用新型中，通過滑柱與定位槽相卡合能夠?qū)⑹占泄潭?，實現對篩下的廢料進行收集，收集起來的廢料可以重新投入設備加工，減少原料的浪費。

技術特征：

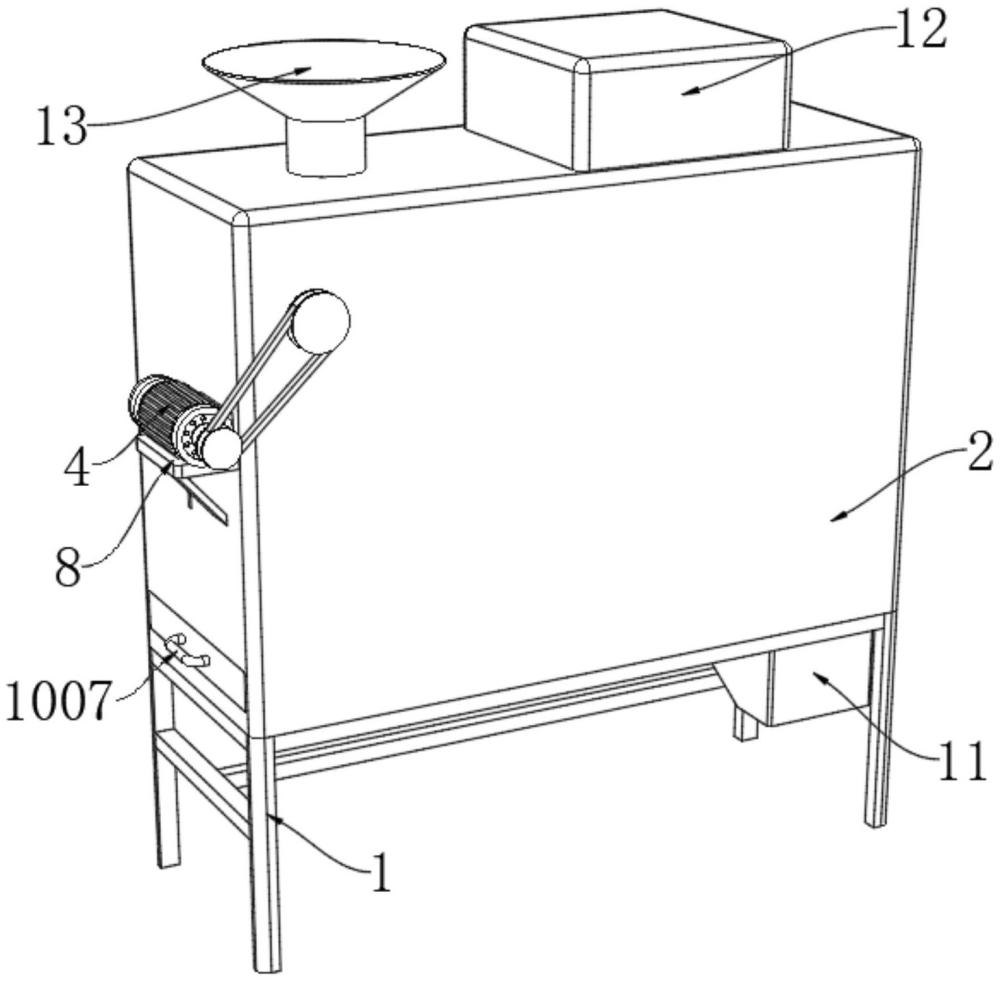

1.一種顆粒農藥冷卻裝置，包括框架(1)，其特征在于：所述框架(1)的頂部固定連接有外殼(2)，所述外殼(2)的內部設置有傳送帶(3)，所述外殼(2)的外部固定連接有雙頭電機(4)，所述雙頭電機(4)的一個輸出端與所述傳送帶(3)的一個轉軸之間由皮帶連接，所述雙頭電機(4)的另一個輸出端固定連接有偏心輪(5)，所述外殼(2)的內側中部固定連接有滑板(9)，所述外殼(2)的內側底部轉動連接有篩板(7)，所述篩板(7)的另一端中部轉動連接有連接桿(6)，所述連接桿(6)的另一端轉動連接在所述偏心輪(5)的外部，所述外殼(2)的底部設置有收集機構(10)。

2.根據權利要求1所述的一種顆粒農藥冷卻裝置，其特征在于：所述收集機構(10)包括收集盒(1001)，所述外殼(2)的底部兩側均固定連接有滑軌(1002)，所述收集盒(1001)的兩側滑動連接在所述滑軌(1002)的外部，所述收集盒(1001)的兩側內部均滑動連接有限位柱(1003)，兩個所述限位柱(1003)的相對側均固定連接有彈簧(1004)，所述限位柱(1003)的另一側固定連接有滑柱(1005)，所述外殼(2)的底部兩側均開設有定位槽(1006)，所述滑柱(1005)的圓頭與所述定位槽(1006)的內部相卡合，所述收集盒(1001)的外部固定連接有拉手(1007)。

3.根據權利要求1所述的一種顆粒農藥冷卻裝置，其特征在于：所述滑板(9)位于所述傳送帶(3)的下方，所述連接桿(6)的中部貫穿所述外殼(2)的一側內部。

4.根據權利要求1所述的一種顆粒農藥冷卻裝置，其特征在于：所述外殼(2)的一側固定連接有支撐架(8)，所述雙頭電機(4)的底部固定連接在所述支撐架(8)的頂部。

5.根據權利要求1所述的一種顆粒農藥冷卻裝置，其特征在于：所述外殼(2)的底部固定連接有出料口(11)，所述外殼(2)的頂部固定連接有冷風機(12)。

6.根據權利要求1所述的一種顆粒農藥冷卻裝置，其特征在于：所述外殼(2)的頂部固定連接有進料口(13)。

7.根據權利要求2所述的一種顆粒農藥冷卻裝置，其特征在于：所述彈簧(1004)遠離所述限位柱(1003)的一端固定連接在所述收集盒(1001)的內部，所述滑柱(1005)的外部滑動連接在所述收集盒(1001)的內部。

8.根據權利要求2所述的一種顆粒農藥冷卻裝置，其特征在于：所述收集盒(1001)位于所述篩板(7)的下方。

技術總結
本技術涉及冷卻裝置領域，公開了一種顆粒農藥冷卻裝置，包括框架，所述框架的頂部固定連接有外殼，所述外殼的內部設置有傳送帶，所述外殼的外部固定連接有雙頭電機，所述雙頭電機的一個輸出端與所述傳送帶的一個轉軸之間由皮帶連接，所述雙頭電機的另一個輸出端固定連接有偏心輪，所述外殼的內側中部固定連接有滑板，所述外殼的內側底部轉動連接有篩板。本技術中，通過傳送帶傳輸顆粒農藥落入滑板，再落入篩板上，篩板在偏心輪在帶動下快速震動，顆粒農藥中的廢料會順著篩板上的孔洞落入下方的收集盒，實現顆粒農藥在冷卻過程中順帶將廢料篩除，冷卻后的顆粒農藥即可直接裝袋，減少了后續過濾的工序，提高了生產的效率。

技術研發人員：王偉
受保護的技術使用者：貴州道元生物技術有限公司
技術研發日：20240712
技術公布日：2025/4/24
