本發明涉及污水處理裝置技術領域，尤其涉及一種多級過濾滲透水處理裝置。

背景技術：

污水處理是為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程；目前在過濾廢水時，廢水需要經過沉淀、生物處理、污水的深度處理等；這一整個過程過濾的時間較長，效率不夠高，這樣無形種增加可勞動成本；而且過濾的效果不佳，在沉淀過程中容易殘留大顆粒物質。

技術實現要素：

本發明的目的是提供過濾效果高，過濾效率高的一種多級過濾滲透水處理裝置。

本發明的技術方案如下：

一種多級過濾滲透水處理裝置，其特征在于，包括依次通過管道連接的第一級過濾裝置、沉淀罐、第二級過濾裝置、儲液罐；還包括連接第二級過濾裝置和儲液罐的管道裝置；所述第二級過濾裝置包括帶有開口的過濾罐，該過濾罐內設置有隔板，隔板下方的過濾罐內從上到下依次設置有第一反滲透膜、第二反滲透膜和第一超透膜；所述管道裝置包括設置在過濾罐上方的豎管，該豎管為可伸縮的軟管，以及通過彎管與豎管連接的彎折管，彎折管另一端與儲液罐連接；所述彎折管內依次設有第三反滲透膜、第四反滲透膜和第二超透膜；所述豎管下沿邊外表面套設支撐環，該支撐環上連接有將第一磁環推入過濾罐內的推動裝置；所述推動裝置包括支架，該支架上設有氣缸，氣缸伸縮端的端部設有支撐塊，支撐塊外沿邊上均布有與第一磁環連接的支腳。

所述支撐環底面設有第一磁環，所述隔板上方設置與第一磁環配合使用的第二磁環。通過設置第一、第二磁環，有利于對伸入過渡罐內的豎管進行導向。

所述豎管可以采用金屬軟管。采用金屬軟管，使用壽命長。

所述豎管可以采用塑料軟管。采用塑料軟管，生產成本低。

所述豎管位于儲液罐開口正上方。由于求管位于開口正上方便于插入儲液環中。

所述第一級過濾裝置包括第二過濾罐，該第二過濾罐從上到下依次包括沙土層、泥土層、儲水層和不可滲透層；所述泥土層與儲水層之間設置有第一支撐網。通過設置沙土層，和泥土層過濾廢水中的大顆粒物和懸浮物，并通過支撐網支撐。

所述第一級過濾裝置包括第三過濾罐，該第三過濾罐從上到下依次包括泥土層、鵝卵石層、儲水層和不可滲透層。通過設置泥土層過濾大顆粒懸浮物，并且在支撐網與泥土層之間設置鵝卵石層，一方面用以支撐泥土層，另一方面可以過濾從泥土層帶下來的泥土等雜質。

所述儲液罐還連接有臭氧機。通過設置臭氧機，對儲液罐中的水進行殺菌。

所述過渡罐頂端外套設有儲液環，該儲液環底端均布有若干連通過渡罐的導管。通過設置儲液環，以收集從過渡罐開口處溢出的廢水，再通過導管回流到過渡罐內繼續進行過濾。

本發明的有益效果是：通過設置第一級過濾裝置用于過濾廢水中的懸浮顆粒物，通過設置沉淀罐，第一級過濾裝置過濾懸浮物的廢水再流入沉淀罐內，對廢水中的顆粒物再一次進行沉淀過濾后，上層的清液流入第二級過濾裝置內；通過第一、第二、第三、第四反滲透膜和第一、第二超透膜，以過濾廢水中的大體積細菌和一些大體積的雜質；由于豎管采用軟管的結構具有伸縮性方便氣缸將豎管推入過渡罐內；在氣缸推動豎管伸入過渡罐的過程中，具有一個向下的推動力和水的反作用力，在這兩個力的相互作用下，加快了廢水的過濾速度，提高了過濾效率。

附圖說明

通過下面結合附圖的詳細描述，本發明前述的和其他的目的、特征和優點將變得顯而易見。

其中：

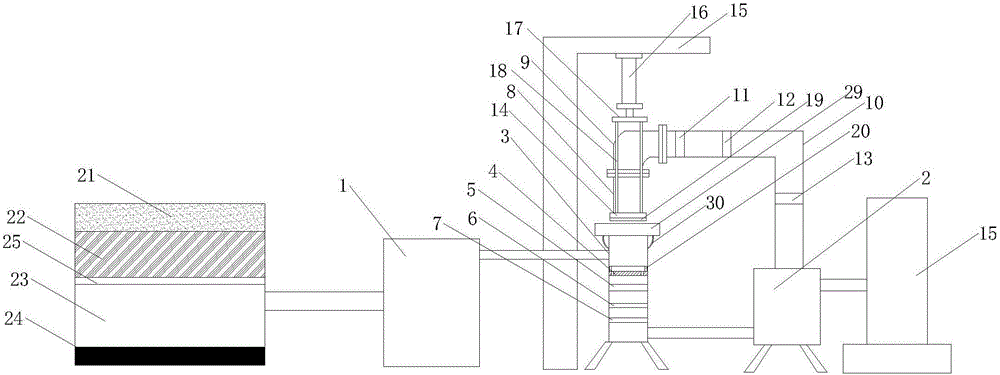

圖1為本發明結構示意圖；

圖2為本發明實施例2第一級過濾裝置結構示意圖；

附圖中，1為沉淀罐，2為儲液罐，3為過濾罐，4為隔板，5為第一反滲透膜，6為第二反滲透膜，7為第一超透膜，8為豎管，9為彎管，10為彎折管，11為第三反滲透膜，12為第四反滲透膜，13為第二超透膜，14為支撐環，15為支架，16為氣缸，17為支撐塊，18為支腳，19為第一磁環，20為第二磁環，21為沙土層，22為泥土層，23為儲水層，24為不可滲透層，25為第一支撐網，26為鵝卵石層，27為第二支撐網，28為臭氧機，29為儲液環，30為導管。

具體實施方式

實施例1

參見圖1-圖2所示，一種多級過濾滲透水處理裝置，其特征在于，包括依次通過管道連接的第一級過濾裝置、沉淀罐1、第二級過濾裝置、儲液罐2；還包括連接第二級過濾裝置和儲液罐的管道裝置；所述第二級過濾裝置包括帶有開口的過濾罐3，該過濾罐內設置有隔板4，隔板下方的過濾罐內從上到下依次設置有第一反滲透膜5、第二反滲透膜6和第一超透膜7；所述管道裝置包括設置在過濾罐上方的豎管8，該豎管為可伸縮的軟管，以及通過彎管9與豎管連接的彎折管10，彎折管另一端與儲液罐連接；所述彎折管內依次設有第三反滲透膜11、第四反滲透膜12和第二超透膜13；所述豎管下沿邊外表面套設支撐環14，該支撐環上連接有將第一磁環推入過濾罐內的推動裝置；所述推動裝置包括支架15，該支架上設有氣缸16，氣缸伸縮端的端部設有支撐塊17，支撐塊外沿邊上均布有與第一磁環連接的支腳18；所述第一級過濾裝置包括第二過濾罐，該第二過濾罐從上到下依次包括沙土層21、泥土層22、儲水層23和不可滲透層24；所述泥土層與儲水層之間設置有第一支撐網25。通過設置第一級過濾裝置用于過濾廢水中的懸浮顆粒物，通過設置沉淀罐，第一級過濾裝置過濾懸浮物的廢水再流入沉淀罐內，對廢水中的顆粒物再一次進行沉淀過濾后，上層的清液流入第二級過濾裝置內；通過第一、第二、第三、第四反滲透膜和第一、第二超透膜，以過濾廢水中的大體積細菌和一些大體積的雜質；由于豎管采用軟管的結構具有伸縮性方便氣缸將豎管推入過渡罐內；在氣缸推動豎管伸入過渡罐的過程中，具有一個向下的推動力和水的反作用力，在這兩個力的相互作用下，加快了廢水的過濾速度，提高了過濾效率；通過設置沙土層，和泥土層過濾廢水中的大顆粒物和懸浮物，并通過第一支撐網支撐。

所述支撐環底面設有第一磁環19，所述隔板上方設置與第一磁環配合使用的第二磁環20。通過設置第一、第二磁環，有利于對伸入過渡罐內的豎管進行導向。

所述豎管可以采用金屬軟管。采用金屬軟管，使用壽命長。

所述豎管可以采用塑料軟管。采用塑料軟管，生產成本低。

所述豎管位于儲液罐開口正上方。由于求管位于開口正上方便于插入儲液環中。

實施例2

所述第一級過濾裝置包括第三過濾罐，該第三過濾罐從上到下依次包括泥土層、鵝卵石層26、儲水層和不可滲透層；所述鵝卵石層與儲水層之間設置有第二支撐網27。通過設置泥土層過濾大顆粒懸浮物，并且在支撐網與泥土層之間設置鵝卵石層，一方面用以支撐泥土層，另一方面可以過濾從泥土層帶下來的泥土等雜質。

所述儲液罐還連接有臭氧機28。通過設置臭氧機，對儲液罐中的水進行殺菌。

所述過渡罐頂端外套設有儲液環29，該儲液環底端均布有若干連通過渡罐的導管30。通過設置儲液環，以收集從過渡罐開口處溢出的廢水，再通過導管回流到過渡罐內繼續進行過濾。

以上所述，僅是本發明的較佳實施例，并非對本發明做任何形式上的限制，凡是依據本發明的技術實質上對以上實施例所作的任何簡單修改、等同變化，均落入本發明的保護范圍之內。
