本發明涉及一種凈水器，屬于凈化水技術領域。

背景技術：

目前，人們在使用生活飲用水時，都是直接打開水龍頭來取水的，但水中的固體微粒、雜質、細菌卻不利于人們的身體健康，于是人們逐漸開始使用凈水凈化裝置來提供過濾化水。市場上的飲水機內置的凈水濾芯一般是單一的，沒有將一些濾料一起使用來祛除自來水中的雜質，顆粒以及微生物等等，箱式或者柜式的飲水機是市場上的主流，但是這樣的結構很占空間并且不實用。

技術實現要素：

本發明要解決的技術問題是，針對現有技術不足，提出一種折疊式組合型凈水器。

本發明為了解決上述技術問題提出的技術方案是：一種折疊式組合型凈水器，包括前置裝置、H型連接件及后置裝置；所述前置裝置包括有水箱、若干凈水器殼及底座；所述后置裝置包括有凈水箱及水龍頭；所述H型連接件中部設有水泵，所述H型連接件兩端的缺口分別與前置裝置中的第一濾筒和后置裝置的第二濾筒的外壁相卡接，所述前置裝置和后置裝置通過H型連接件相互折疊；所述第一濾筒和所述第二濾筒外側套設有防爆套，所述防爆套與第一濾筒和/或第二濾筒的上蓋相連，所述上蓋內側設有安裝凹槽，所述安裝凹槽包括插入凹槽和旋轉凹槽，所述防爆套上設有長條形凸起，所述長條形凸起插入所述插入凹槽并旋入所述旋轉凹槽。

上述技術方案的改進是：所述連接件的缺口呈圓弧狀。

上述技術方案的改進是：所述前置裝置的凈水器殼通過凈水器出水管與水泵聯通。

上述技術方案的改進是：所述后置裝置的凈水箱通過水泵出口RO膜與水泵聯通。

本發明采用上述技術方案的有益效果是：通過H連接件進行折疊，使得占用空間小，此外H連接件上的部件可拆卸，可以任意旋轉組合，進一步提高空間利用率。

附圖說明

下面結合附圖對本發明作進一步說明。

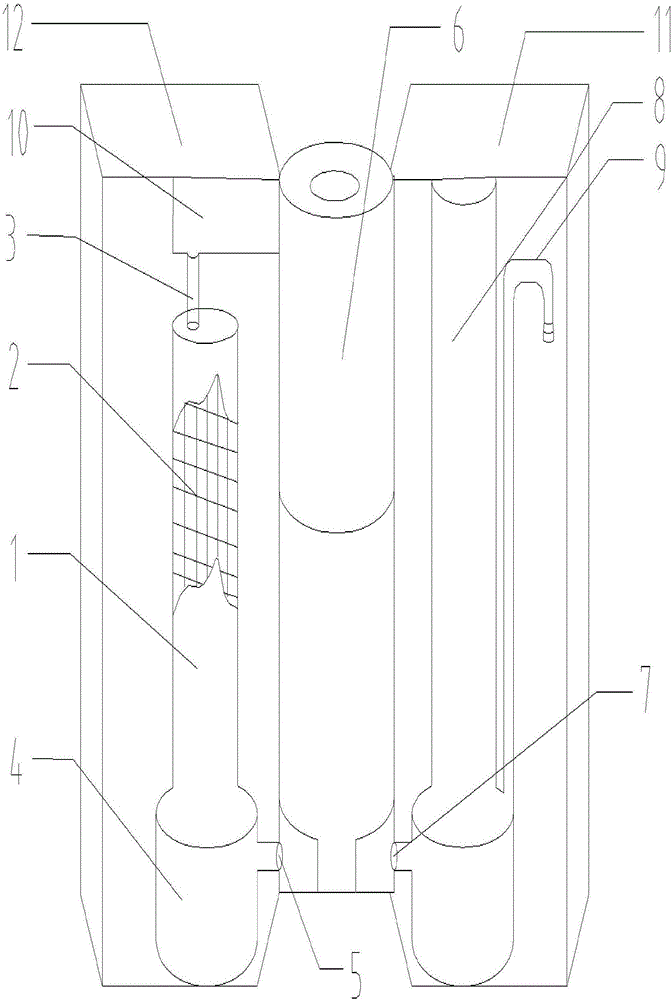

圖1是本發明實施例的結構示意圖。

圖中：1、凈水器殼；2、濾芯；3、水箱進水管；4、凈水器底座；5、凈水器出水管；6、水泵；7、RO膜；8、凈水箱；9、水龍頭；10、水箱；11、后置裝置；12、前置裝置。

具體實施方式

實施例

本實施例的一種折疊式組合型凈水器，如圖1所示，包括前置裝置、H型連接件及后置裝置；所述前置裝置包括有水箱、若干凈水器殼及底座；所述后置裝置包括有凈水箱及水龍頭；所述H型連接件中部設有水泵，所述H型連接件兩端的缺口分別與前置裝置中的第一濾筒和后置裝置的第二濾筒的外壁相卡接，所述前置裝置和后置裝置通過H型連接件相互折疊；所述第一濾筒和所述第二濾筒外側套設有防爆套，所述防爆套與第一濾筒和/或第二濾筒的上蓋相連，所述上蓋內側設有安裝凹槽，所述安裝凹槽包括插入凹槽和旋轉凹槽，所述防爆套上設有長條形凸起，所述長條形凸起插入所述插入凹槽并旋入所述旋轉凹槽。

本實施例的所述連接件的缺口呈圓弧狀。

本實施例的所述前置裝置的凈水器殼通過凈水器出水管與水泵聯通。

本實施例的所述后置裝置的凈水箱通過水泵出口RO膜與水泵聯通。

本發明不局限于上述實施例。凡采用等同替換形成的技術方案，均落在本發明要求的保護范圍。
