本實用新型涉及去離子水處理技術領域，具體為一種去離子處理設備。

背景技術：

去離子水是自然界的水去掉了鈉、鈣、鐵、銅等元素的陽離子以及氯、溴等元素的陰離子后的水，這意味著，除了H3O+和OH-外，去離子水中不含有其他任何離子成分，但仍可能有一些有機物以非離子形態存在于其中。

所以，去離子水的處理工藝是需要多種工序相互配合才能完成，傳統的去離子水處理設備是用去離子交換樹脂來去除水中的除H3O+和OH-外，水中含有的所有陰離子和陽離子的，但是，一般的去離子水處理設備只注重陰陽離子的去除，雖然也會對水中含有的非離子有機物進行處理，但處理的過程相對來說就比較簡單了，這樣就會導致水中含有的有害物質沒有處理干凈，從而就會危害到人體的健康，還會降低工作效率，增加成本。

技術實現要素：

本實用新型的目的在于提供一種去離子水處理設備，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種去離子水處理設備，包括底座，所述底座的頂部設置有箱體，所述箱體的一側連接有進水管，且進水管的一端貫穿箱體并延伸至其內部，所述箱體的另一側設置有控制器，所述箱體的內壁一側頂部設置有粗濾器，且粗濾器緊貼箱體內壁的一側并與延伸至箱體內部的進水管的端部連通，所述粗濾器的底部連接有出水管，所述箱體的內壁底部從左到右依次設置有高壓泵和殺菌箱，所述高壓泵的一側與出水管遠離粗濾器的一端連通，所述高壓泵的頂部連接有第一送水管，且第一送水管上設置有反滲透過濾器，所述反滲透過濾器的內部設置有一層反滲透膜，所述箱體的內壁另一側頂部設置有去離子交換樹脂過濾箱，所述去離子交換樹脂過濾箱的內部填充有去離子交換樹脂，所述去離子交換樹脂過濾箱的底部與殺菌箱的頂部通過管道連通，所述底座的內部從左到右依次設置有水泵、水池和過濾裝置，所述水泵的頂部設置有第二送水管，且第二送水管遠離水泵的一端貫穿底座的一側并延伸至其外部，所述水泵的一側底部與水池的一側底部通過管道連通，所述水池的另一側底部與過濾裝置的一側底部通過管道連通，所述過濾裝置的頂部與殺菌箱的底部通過水管連通，且水管上設置有電磁閥，所述控制器與高壓泵、水泵和殺菌箱電連接。

優選的，所述粗濾器的內部設置有一層過濾網。

優選的，所述殺菌箱的內壁兩側對稱設置有一組紫外線殺菌燈，所述紫外線殺菌燈與控制器電連接。

優選的，所述過濾裝置的內部從上到下依次設置有半透膜層和活性炭吸附層。

與現有技術相比，本實用新型的有益效果是：該去離子水處理設備，把需要進行處理的水從進水管注入粗濾箱中，通過過濾網的設置，可以粗略的過濾掉水中含有的大顆粒物質，起到粗略凈水的作用，通過反滲透過濾器的設置，可以過濾掉一部分水中含有的陰陽離子，再通過去離子交換樹脂過濾箱的設置，可以徹底的去除水中含有的陰陽離子，通過殺菌箱的設置，可以把水中含有的有害有機物質清除，保證了水的質量，再通過過濾裝置的設置，把水中含有的色素和微型顆粒物過濾掉，保證了水的無污染和品質。

附圖說明

圖1為本實用新型結構示意圖；

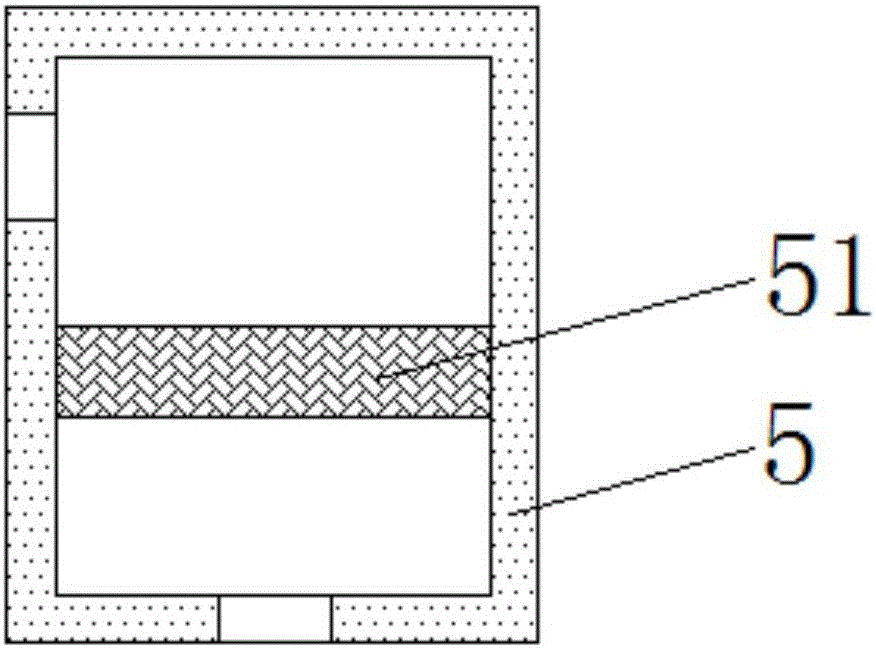

圖2為本實用新型粗濾器的內部結構示意圖；

圖3為本實用新型殺菌箱的內部結構示意圖；

圖4為本實用新型過濾裝置的內部結構示意圖。

圖中：1底座、2箱體、3進水管、4控制器、5粗濾器、51過濾網、6出水管、7高壓泵、8殺菌箱、81紫外線殺菌燈、9第一送水管、10反滲透過濾器、11反滲透膜、12去離子交換樹脂過濾箱、13去離子交換樹脂、14水泵、15水池、16過濾裝置、161半透膜層、162活性炭吸附層、17第二送水管、18電磁閥。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種去離子水處理設備，包括底座1，底座1的頂部設置有箱體2，箱體2的一側連接有進水管3，且進水管3的一端貫穿箱體2并延伸至其內部，箱體2的另一側設置有控制器4，箱體2的內壁一側頂部設置有粗濾器5，粗濾器5的內部設置有一層過濾網51，通過過濾網51的設置，可以粗略的過濾掉水中含有的大顆粒物質，起到粗略凈水的作用，且粗濾器5緊貼箱體內壁的一側并與延伸至箱體2內部的進水管3的端部連通，粗濾器5的底部連接有出水管6，箱體2的內壁底部從左到右依次設置有高壓泵7和殺菌箱8，殺菌箱8的內壁兩側對稱設置有一組紫外線殺菌燈81，紫外線殺菌燈81與控制器4電連接，高壓泵7的一側與出水管6遠離粗濾器5的一端連通，高壓泵7的頂部連接有第一送水管9，且第一送水管9上設置有反滲透過濾器10，反滲透過濾器10的內部設置有一層反滲透膜11，通過反滲透過濾器10的設置，可以過濾掉一部分水中含有的陰陽離子，箱體2的內壁另一側頂部設置有去離子交換樹脂過濾箱12，去離子交換樹脂過濾箱12的內部填充有去離子交換樹脂13，通過去離子交換樹脂過濾箱12的設置，可以徹底的去除水中還有的陰陽離子，去離子交換樹脂過濾箱 12的底部與殺菌箱8的頂部通過管道連通，通過殺菌箱8的設置，可以把水中含有的有害有機物質清除，保證了水的質量，底座1的內部從左到右依次設置有水泵14、水池15和過濾裝置16，過濾裝置16的內部從上到下依次設置有半透膜層161和活性炭吸附層162，半透膜層161和活性炭吸附層162可以把水中含有的色素和微型顆粒物過濾掉，水泵14的頂部設置有第二送水管17，且第二送水管17遠離水泵14的一端貫穿底座1的一側并延伸至其外部，水泵14的一側底部與水池15的一側底部通過管道連通，水池15的另一側底部與過濾裝置16的一側底部通過管道連通，過濾裝置16的頂部與殺菌箱8的底部通過水管連通，且水管上設置有電磁閥18，通過過濾裝置16的設置，把水中含有的色素和微型顆粒物過濾掉，保證了水的無污染和品質，控制器4與高壓泵7、水泵14和殺菌箱8電連接。

工作原理：在使用時，水通過粗濾器5進行第一次過濾，用控制器4控制高壓泵7運行，把水送進去離子交換樹脂過濾箱12中，在此過程中，水經過反滲透過濾器10把一部分陰陽離子清除，再經過去離子交換樹脂過濾箱12徹底去除水中的陰陽離子，再控制電磁閥18閉合和紫外線殺菌燈81工作，把水中含有的有機物清除，控制電磁閥18打開，讓水通過過濾裝置16凈化后進入水池15中，最后控制水泵14運行，讓水經過第二送水管17流出。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
