本實用新型屬于垃圾處理用具領域，具體地說，涉及一種廚余垃圾的一體化處理裝置。

背景技術：

廚余垃圾泛指家庭生活飲食中所需用的來源生料及成品(熟食)或殘留物。廚余垃圾傳統的處理方式主要有兩種：焚燒和填埋，這兩種處理方式對環境都有極大的危害。采取焚化處理，易產生有害氣體二噁英等；而填埋方式易造成土壤和地下水污染。此外，廚余垃圾也是威脅人體健康的重大病菌的產生源頭。

在現有技術中，廚余垃圾的處理設備主要有兩種類型。一種是粉碎式處理機，此款垃圾處理器是目前最成熟的產品。廚房垃圾處理器是通過小型直流或交流電機驅動刀盤，利用離心力將粉碎腔內的食物垃圾粉碎后排入下水道。該方法存在的缺陷是粉碎物與水混合后會在下水管道中富集，發酵后會產生沼氣，因此存在非常嚴重的安全隱患；同時，在國內因絕大部分人擔心殘?jiān)氯滤芏y以推廣。另一種是微生物分解式處理機，利用有機微生物對廚余垃圾中的有機物進行降解，殘?jiān)梢灾苯佑米骰ǚ实确试?。但廚余垃圾每天都會產生，花肥供大于求，使得經過復雜處理后的殘?jiān)匀皇抢?，并且微生物分解?huì)產生難聞的有機氣體，造成空氣污染。

技術實現要素：

有鑒于此，本實用新型針對上述的問題，提供了一種廚余垃圾的一體化處理裝置，該裝置對廚余垃圾既能固液分離，使濾液經處理后達標排放，也能通過合理的原料配比，使殘?jiān)?jīng)處理后制成環保機制炭，達到廚余垃圾的資源化和經濟化綜合利用。

為了解決上述技術問題，本實用新型公開了一種廚余垃圾的一體化處理裝置，包括料斗，料斗下方設置有第一壓縮腔，第一壓縮腔側面上且靠近底面的位置處設置有三排固定孔，第一壓縮腔外且靠近底面的位置處設置有集水器，集水器通過集濾管連接有隔油池；隔油池的側面上且靠近底面處通過管道連接有處理罐；第一壓縮腔的底部活動連接有第一底盤，第一底盤通過導線連接有底盤控制器，第一壓縮腔下方設置有破碎腔，破碎腔的外側套設有微波干燥腔，破碎腔的底部設置有第二底盤和固定架，第二底盤通過導線連接有底盤控制器，破碎腔內設置有刀盤，刀盤設置于固定架上，第二底盤的底部連接有第二壓縮腔，第二壓縮腔內設置有壓縮盤，壓縮盤通過導線與壓縮機相連接；第二壓縮腔的上方設置有環保炭料斗，第二壓縮腔的一側設置有環保炭成型腔；刀盤、破碎腔分別連接有電動機，刀盤順時針旋轉；破碎腔逆時針旋轉。

進一步地，第一壓縮腔上且在固定孔外圍套設有環形保護罩。

進一步地，第一壓縮腔的側壁的外側上設置有滑槽，環形保護罩的側壁的內側設置有滑軌，環形保護罩通過滑槽和滑軌沿第一壓縮腔上下移動。

進一步地，處理罐內設置有活性炭。

進一步地，刀盤包括中心軸，中心軸上設置有若干排刀片，每一排包括4個刀片，每一排的4個刀片中，相鄰的兩個刀片之間的夾角為90°；每個刀片的刀刃朝順時針?lè)较蛟O(shè)置。

進一步地，固定架包括3根相連接的固定桿，所述3根固定桿的連接點為第二底盤的圓心處，第二底盤由三個相同的扇形底板拼接而成；中心軸設置于3根固定桿的連接處。

進一步地，第二壓縮腔為橫放的圓柱形腔體，第二壓縮腔包括橫放的圓柱面，圓柱面的兩端設置有兩個圓形側面，環保炭成型腔設置有5個，環保炭成型腔為正六邊形筒；環保炭成型腔設置在圓柱形腔體上且靠近其中的一個圓形側面的位置處，5個環保炭成型腔排列在同一圓環上。

進一步地，第二壓縮腔的中心位置處設置有攪拌器，攪拌器通過導線連接有電動機。

進一步地，底盤控制器包括單片機，單片機分別通過導線連接有第一底盤執行器、第二底盤執行器和無線接收器，無線接收器通過無線信號連接有無線發射器，無線發射器設置于移動終端上。

與現有技術相比，本實用新型可以獲得包括以下技術效果：

廚余垃圾的處理裝置能將垃圾進行一體化無污染處理，實現了垃圾減量化，資源化，解決了城市生活垃圾圍城的燃眉之急，殘?jiān)ㄟ^(guò)處理制成環保機制炭可以為人們提供燃料，達到廢物資源化和經濟最大化的綜合利用。

當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有技術效果。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本實用新型的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1是本實用新型廚余垃圾的一體化處理裝置的結構示意圖；

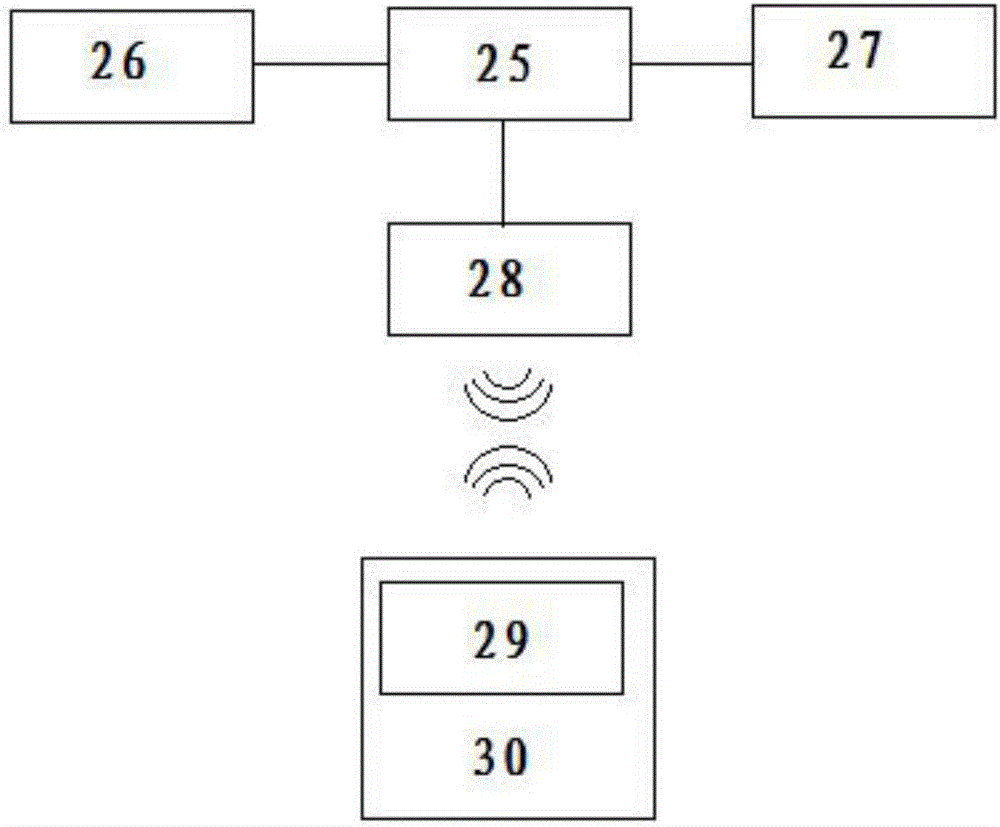

圖2是本實用新型底盤控制器的結構示意圖。

圖中，1.料斗，2.壓縮盤，3.第一壓縮腔，4.隔油池，5.處理罐，6.刀盤，7.破碎腔，8.微波干燥腔，9.第二底盤，10.第二壓縮腔，11.環保炭料斗，12.環保炭成型腔，13.壓縮機，14.電動機，15.固定孔，16.保護罩，17.集濾管，18.集水器，19.第一底盤，20.固定架，21.中心軸，22.刀片，23.固定桿，24.扇形底板，25.單片機，26.第一底盤執行器，27.第二底盤執行器，28.無線接收器，29.無線發射器，30.移動終端，31.攪拌器。

具體實施方式

以下將配合實施例來詳細說明本實用新型的實施方式，藉此對本實用新型如何應用技術手段來解決技術問題并達成技術功效的實現過程能充分理解并據以實施。

本實用新型提供一種廚余垃圾的一體化處理裝置，如圖1所示，包括料斗1，料斗1下方設置有第一壓縮腔3，第一壓縮腔3側面上且靠近底面的位置處設置有三排固定孔15，第一壓縮腔3外且靠近底面的位置處設置有集水器18，集水器18通過集濾管17連接有隔油池4；隔油池4的側面上且靠近底面處通過管道連接有處理罐5；第一壓縮腔3的底部活動連接有第一底盤19，第一壓縮腔3下方設置有破碎腔7，破碎腔7的外側套設有微波干燥腔8，底部設置有第二底盤9和固定架20，破碎腔7內設置有刀盤6，刀盤6設置于固定架20上，第二底盤9的底部連接有第二壓縮腔10，第二壓縮腔10內設置有壓縮盤2，壓縮盤2通過導線與壓縮機13相連接；第二壓縮腔10的上方設置有環保炭料斗11，第二壓縮腔10的一側設置有環保炭成型腔12；刀盤6、破碎腔7分別連接有電動機14，刀盤6順時針旋轉；破碎腔7逆時針旋轉；第一底盤19和第二底盤9通過導線連接有底盤控制器。

第一壓縮腔3外且在固定孔15外圍套設有環形保護罩16。處理罐5內設置有活性炭。

刀盤6包括中心軸21，中心軸21上設置有若干排刀片22，每一排包括4個刀片22，每一排的4個刀片22中，相鄰的兩個刀片22之間的夾角為90°；每個刀片22的刀刃朝順時針?lè)较蛟O(shè)置。

固定架包括3根相連接的固定桿23，3根固定桿23的連接點為第二底盤9的圓心處，第二底盤9由三個相同的扇形底板24拼接而成。

第二壓縮腔10為橫放的圓柱形腔體，包括橫放的圓柱面，圓柱面的兩端設置有兩個圓形側面，環保炭成型腔12設置有5個，環保炭成型腔12為正六邊形筒；環保炭成型腔12設置在圓柱形腔體上且靠近其中的一個圓形側面的位置處，5個環保炭成型腔12排列在同一圓環上。第二壓縮腔10的中心位置設置有橫放的攪拌器31，攪拌器31通過導線連接有電動機14。

如圖2所示，底盤控制器包括單片機25，單片機25分別通過導線連接有第一底盤執行器26、第二底盤執行器27和無線接收器28，無線接收器28通過無線信號連接有無線發射器29，無線發射器29設置于移動終端30上。

在使用時，廚余垃圾經過料斗1進入第一壓縮腔3，第一壓縮腔3側面的下部開有均勻等高的三排固定孔15，固定孔15外圍有環形保護罩16包圍，以達到封閉固定孔15的目的，環形保護罩16可以向上移動，從而打開小孔，廚余垃圾經第一壓縮腔3壓縮后，打開保護罩16，濾液流出固定孔15經集濾管17流入隔油池4，再進入處理罐5，處理罐5內設置有活性炭，通過活性炭吸附處理后達標排放。打開第一壓縮腔3的第二底盤9，殘?jiān)M(jìn)入破碎腔7，破碎腔7通過電動機14帶動逆時針轉動，殘?jiān)艿诫x心力的作用隨著破碎腔7一同逆時針轉動。破碎腔中心處有一刀盤6，刀盤6順時針旋轉，刀盤6包括中心軸21，中心軸21上同一水平面上安裝間距為90°的四塊刀口朝順時針的刀片22，并且中心軸上有這樣高度均等且平行的若干排刀片，殘?jiān)霓D(zhuǎn)動方向與刀盤相反，使得破碎更充分。粉碎腔7的外圍有一微波干燥腔8，對殘?jiān)M(jìn)行干燥，使殘?jiān)芡瑫r(shí)完成破碎和干燥。粉碎并且干燥好的殘?jiān)ㄟ^(guò)打開第二底盤9到達第二壓縮腔10，粉碎腔底盤9是由三個相同的扇形底板24拼接而成，可以向外分散打開。將準備好的環保炭原料從環保炭料斗11口處倒入，第二壓縮腔10通過電動機14轉動，在，攪拌器31的作用下，殘?jiān)c環保炭原料充分混合，啟動二次壓縮腔10內的壓縮盤2，壓縮充分混合的環保炭原料，經環保炭成型腔12制成環保機制炭。

其中，第一底盤19和第二底盤9的開合是通過底盤控制器來實現的，當需要打開第一底盤19或者第二底盤9時，移動終端30依次通過無線發射器29和無線接收器28將信號傳送到單片機25上，單片機25控制第一底盤執行器26或者第二底盤執行器27，將第一底盤19或第二底盤9打開。

上述說明示出并描述了實用新型的若干優選實施例，但如前所述，應當理解實用新型并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述實用新型構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離實用新型的精神和范圍，則都應在實用新型所附權利要求的保護范圍內。
