本實用新型涉及糞便處理裝置領域，具體為一種生態型化糞池。

背景技術：

化糞池是處理糞便并加以過濾沉淀的設備。其原理是固化物在池底分解，上層的水化物體，進入管道流走，防止了管道堵塞，給固化物體(糞便等垃圾)有充足的時間水解，化糞池指的是將生活污水分格沉淀，及對污泥進行厭氧消化的小型處理構筑物。

現有的化糞池處理效果較差，容易產生發酵不徹底的現象，并且容易堵塞管道，化糞池截留的懸浮物經過厭氧分解，生成部分有機酸、氨、二氧化碳和硫化氫，造成污水的酸化和惡臭，病菌、病毒、有機物不能完全發酵分解，臭氣外溢傳播疾病，危害人們的健康。

技術實現要素：

本發明的目的在于提供一種生態型化糞池，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種生態型化糞池，包括化糞池本體，所述化糞池本體的內部從左向右依次設有發酵池、分解池和消化池，所述發酵池的左上角設有進糞口，所述消化池的右上角設有出糞口，所述發酵池、分解池和消化池的上部均設有清理口，所述發酵池之間分解池通過第一過糞管道連通，所述第一過糞管道的開口處設有濾網，所述濾網包括細石棉網層，所述細石棉網層的右側設有不銹鋼網層，所述分解池和消化池之間通過第二過糞管道連通，所述第二過糞管道的開口處設有過濾罩，所述過濾罩包括壓縮棉層，所述壓縮棉層的內側設有活性炭層，所述活性炭層的內側設有支撐網。

優選的，所述濾網呈度設置在第一過糞管道的開口處。

優選的，所述過濾罩為中空的半球形結構。

優選的，所述化糞池本體為橢球體結構。

與現有技術相比，本發明的有益效果是：此生態型化糞池結構簡單，通過加入濾網結構，能夠防止懸浮物或者漂浮物堵塞第一過糞管道，從而形成一個暢通的發酵環境，有利于糞便的發酵處理，通過加入清理口，能夠在發生堵塞的情況下，人工進行清理，方便管理，通過加入過濾罩結構，能夠進一步過濾掉發酵分解之后產生的一些漂浮物，從而將糞便最終分解成無機物排放，減少對環境的污染，本發明結構簡單，能夠有效的防止堵塞，并且有助于糞便的處理，適合推廣使用。

附圖說明

圖1為本發明結構示意圖；

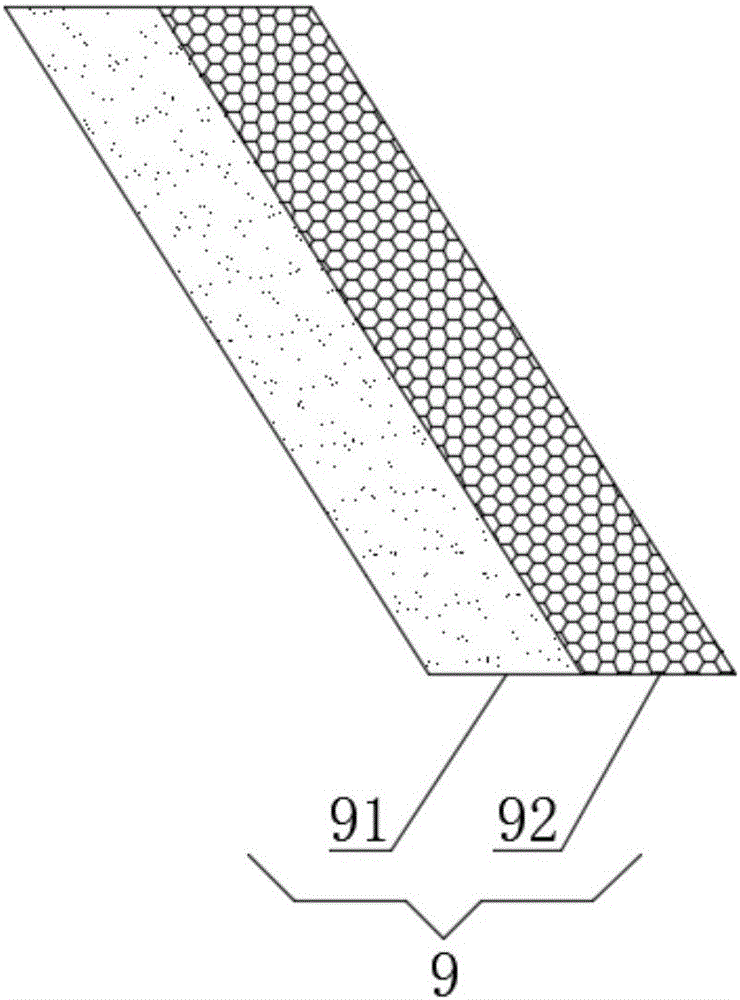

圖2為濾網結構示意圖；

圖3為過濾罩結構示意圖。

圖中：1化糞池本體、2發酵池、3分解池、4消化池、5清理口、6進糞口、7出糞口、8第一過糞管道、9濾網、91細石棉網層、92不銹鋼網層、10第二過糞管道、11過濾罩、111壓縮棉層、112活性炭層、113支撐網。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種生態型化糞池，包括化糞池本體1，化糞池本體1為橢球體結構，橢球體結構比較堅固耐用，化糞池本體1的內部從左向右依次設有發酵池2、分解池3和消化池4，發酵池2的左上角設有進糞口6，消化池4的右上角設有出糞口7，發酵池2、分解池3和消化池4的上部均設有清理口5，發酵池2之間分解池3通過第一過糞管道8連通，第一過糞管道8的開口處設有濾網9，濾網9包括細石棉網層91，細石棉網層91的右側設有不銹鋼網層92，濾網9呈45度設置在第一過糞管道8的開口處，這種傾斜的設置角度，能夠有效的防止有漂浮的物體阻擋糞便液體在第一過糞管道8的開口，也不會造成沉淀物堆積堵塞，分解池3和消化池4之間通過第二過糞管道10連通，第二過糞管道10的開口處設有過濾罩11，過濾罩11包括壓縮棉層111，壓縮棉層111的內側設有活性炭層112，活性炭層112的內側設有支撐網113，過濾罩11為中空的半球形結構，這種結構與糞便液體的接觸面積較大，能夠保證第二過糞管道10的暢通，增加糞便處理的效率。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
