本實用新型涉及一種接收裝置，特別是涉及一種用于鐵氧體生產工藝中的鐵氧體粉末接收裝置。

背景技術：

鐵氧體是一種具有鐵磁性的金屬氧化物，是由鐵的氧化物及其他配料燒結而成。就電特性來說，鐵氧體的電阻率比金屬、合金磁性材料大得多，而且還有較高的介電性能。鐵氧體的磁性能還表現在高頻時具有較高的磁導率。因而，鐵氧體已成為高頻弱電領域用途廣泛的非金屬磁性材料。

鐵氧體在壓制成型后，其表面往往還殘留很多原料粉末，需要被除去。傳統的鐵氧體原料粉末收集器結構較為簡單，收集效率也較低，因此，需要設計一種高效的接收裝置。

技術實現要素：

鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種可反復利用的用于鐵氧體生產工藝中的鐵氧體粉末接收裝置。

為實現上述目的及其他相關目的，本實用新型提供一種用于鐵氧體生產工藝中的鐵氧體粉末接收裝置，所述接收裝置至少包括：收集單元，所述收集單元包括集塵袋和連接件，所述集塵袋包括上袋和下袋，所述連接件上設置進氣口，所述上袋的開口可拆卸的對接在連接件的上周邊，所述下袋的開口可拆卸的對接在連接件的下周邊，上袋和下袋形成連通，所述上袋具有孔隙。

優選地，所述進氣口位于上袋開口邊和下袋開口邊之間。

優選地，所述連接件上設置上袋固定桿。

優選地，所述上袋固定桿豎直的連接在連接件上。

優選地，所述收集單元至少有兩個，每個所述收集單元的進氣口都通過中間管道互相連通，

所述中間管道上設置通風口用于連接外部的出風管道。

優選地，還包括支架，所述中間管道設置在支架上。

優選地，所述支架的高度大于等于下袋的高度。

優選地，所述收集單元有兩個。

優選地，所述下袋具有孔隙。

如上所述，本實用新型的用于鐵氧體生產工藝中的鐵氧體粉末接收裝置，具有以下有益效果：

本實用新型的收集單元中的上袋和下袋是可拆卸的方式連接在連接件上，當收集到一定量的粉末后拆卸下來，實現反復的利用；收集單元可以設置多個，以供較長時間使用不用更換。

附圖說明

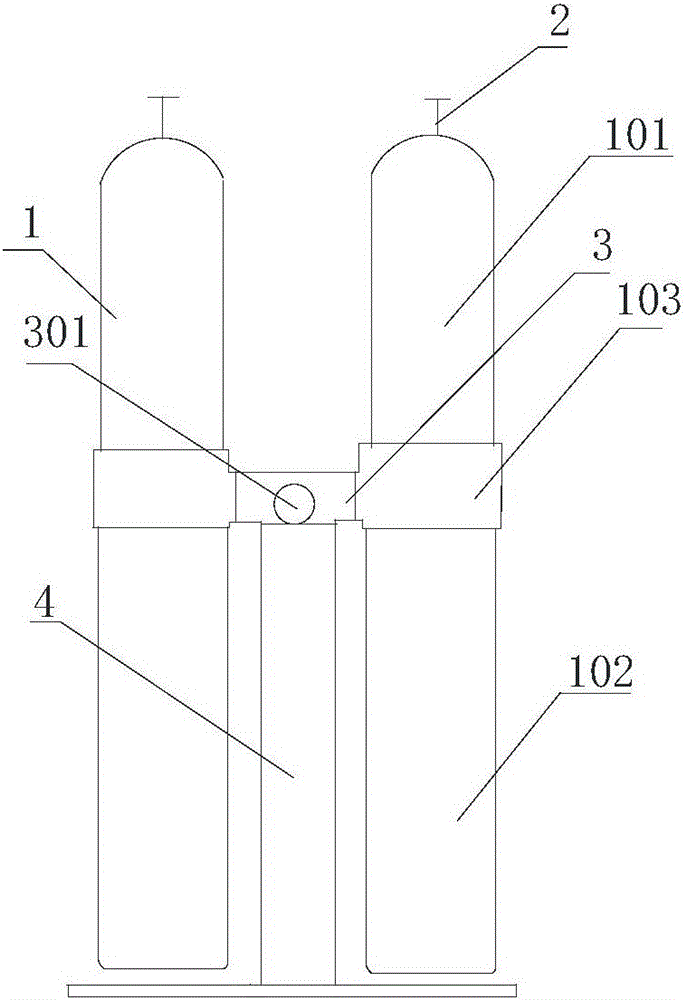

圖1顯示為本實用新型的整體結構示意圖。

其中，1、收集單元，2、上袋固定桿，3、中間通道，4、支架，101、上袋，102、下袋，103、連接件，301、通風口。

具體實施方式

以下由特定的具體實施例說明本實用新型的實施方式，熟悉此技術的人士可由本說明書所揭露的內容輕易地了解本實用新型的其他優點及功效。

請參閱圖1。須知，本說明書所附圖式所繪示的結構、比例、大小等，均僅用以配合說明書所揭示的內容，以供熟悉此技術的人士了解與閱讀，并非用以限定本實用新型可實施的限定條件，故不具技術上的實質意義，任何結構的修飾、比例關系的改變或大小的調整，在不影響本實用新型所能產生的功效及所能達成的目的下，均應仍落在本實用新型所揭示的技術內容得能涵蓋的范圍內。同時，本說明書中所引用的如“上”、“下”、“左”、“右”、“中間”及“一”等的用語，亦僅為便于敘述的明了，而非用以限定本實用新型可實施的范圍，其相對關系的改變或調整，在無實質變更技術內容下，當亦視為本實用新型可實施的范疇。

如圖所示，本實用新型提供一種用于鐵氧體生產工藝中的鐵氧體粉末接收裝置，主要用于收集鐵氧體在生產過程中，尤其是燒結成型后的鐵氧體上殘留的原料粉末。實際生產中，本裝置應該和粉末采集裝置配合使用，粉末采集裝置在采集到粉末后需要使用本裝置來收集，由此完成整個粉末收集過程。

所述接收裝置至少包括：收集單元1，所述收集單元1包括集塵袋和連接件103，所述集塵袋包括上袋101和下袋102，所述連接件103上設置進氣口，所述上袋101的開口可拆卸的對接在連接件103的上周邊，所述下袋102的開口可拆卸的對接在連接件103的下周邊，上袋101和下袋102形成連通。一般的可以在連接件103的內部設置螺釘或者環繞在連接件內壁的固定環等，將上袋101和下袋102的開口邊固定在上面，因此當下袋102裝到一定量時可將下袋102拆卸下來更換新的袋子，或者將下袋102中的粉末倒出而反復利用。

在本實施例中上袋101和下袋102可以采用編織袋或者類似于編織袋一樣的袋子，上袋和下袋具有漏風的孔隙，同時又不至于粉末從編織袋中漏出，成本低。連接件103是具有類似于圓筒狀結構，側壁上設置進氣口。為了進一步優化設計方案，可以使得進氣口位于上袋開口邊和下袋開口邊之間，避免上袋和下袋堵住進氣口。

在本實施例中連接件上還設置豎直的上袋固定桿2，主要用于懸掛上袋101，為了使得上袋的底部懸掛在上袋固定桿2上時開口可以固定在連接件103的上周邊上，因此上袋固定桿2的高度略高于上袋的高度。

為了進一步優化設計方案，在本實施例中收集單元1有兩個，每個所述收集單元1的進氣口都通過中間管道3互相連通，所述中間管道3上設置通風口301用于連接外部的采集單元的出風管道。這樣可以收集更多的粉末，可以減小更換收集袋的頻率。當然，也可以設置多個收集單元，都可以利用中間管道互相連通。

本實施例還包括支架4，所述中間管道3設置在支架4上，主要是為了支撐中間管道3和連接件103。優選的支架4的高度大于下袋102的高度，使得下袋102可以充分的展開。當然，支架4的高度等于下袋102的高度也是可以的。

所以，本實用新型有效克服了現有技術中的種種缺點而具高度產業利用價值。

上述實施例僅例示性說明本實用新型的原理及其功效，而非用于限制本實用新型。任何熟悉此技術的人士皆可在不違背本實用新型的精神及范疇下，對上述實施例進行修飾或改變。因此，舉凡所屬技術領域中具有通常知識者在未脫離本實用新型所揭示的精神與技術思想下所完成的一切等效修飾或改變，仍應由本實用新型的權利要求所涵蓋。
