本發明屬于污染水域處理設備，具體涉及一種凈化受污染河道水質的裝置。

背景技術：

城市中大大小小的河道在城市中起到了排澇、調解局部氣候、景觀親水等功能，是現代海綿城市建設不可或缺的重要元素。從目前狀況來看，河道都遭到了不同程度的污染，變成了臭氣熏天的污染河道，不但起不到景觀親水的效果，反而成了嚴重的污染源。隨著人們對居住環境要求的逐步提高，城市中的黑臭河道治理日益被重視起來，部分城市黑臭河道治理取得了顯著的效果。但是由于治理技術相對落后，雖然河道治理動輒花費幾千萬甚至幾億到幾十億，治理效果仍然不理想。目前常用的黑臭河道治理措施中包含了截污、清淤、曝氣、生物浮島、投加微生物菌種、駁岸整治等，這些治理措施的缺點在于施工周期長，施工難度大，治理效果不明顯等缺陷。

技術實現要素：

為了解決現有技術存在的缺陷，本發明提供了一種治理污染效果好的黑臭河道水質凈化裝置。

為了達到上述目的，本發明采用的技術方案是：一種黑臭河道水質凈化裝置，包括飄浮于水面的支架，所述支架設置有固化微生物管、生態基和曝氣管，所述曝氣管與壓縮空氣機通過氣管連通。

進一步地，所述支架包括懸浮支架和沉降支架，所述懸浮支架上面設置壓縮空氣機，所述沉降支架設置固化微生物管和曝氣管，所述懸浮支架與沉降支架之間連接生態基。

所述懸浮支架的側邊設置導軌，所述沉降支架的側邊設置有插入懸浮支架的導軌中的導桿。

所述懸浮支架的側邊設置有浮件。

所述壓縮空氣機與蓄電池電連接，蓄電池與太陽能光電板電連接。

實施以上技術方案，本發明由于采用壓縮空氣機提供氧氣來源，并結合固化微生物和生態基有機結合治理污染水質，提高了微生物的使用率和成活率，從而保證了整個系統的凈化處理效率。而且，還由于采用浮動式支架結構，通過導桿沿導軌活動達到隨意適應水深范圍，達到滿足各種不同水深河道的要求，也克服了因汛期河道水位變化造成設備擱淺的問題。綜之，本發明具有系統投資低、實施方便、見效快和可移動的優勢。

附圖說明

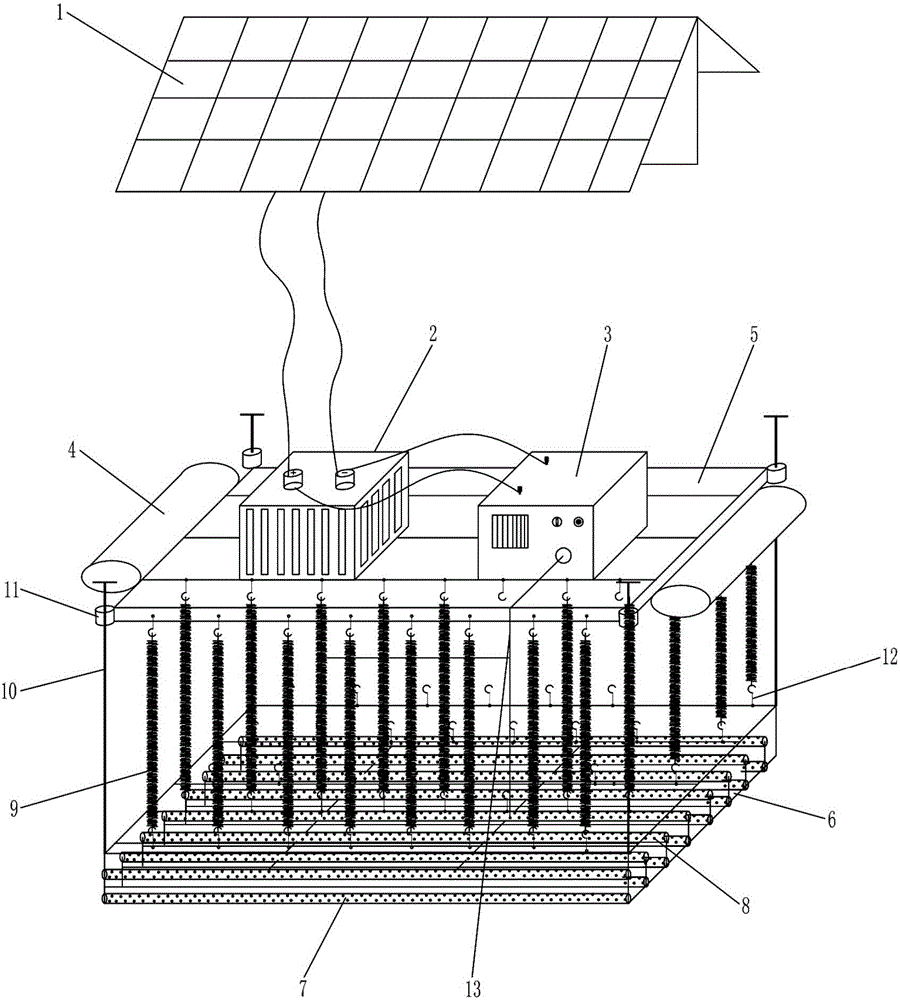

圖1為黑臭河道水質凈化裝置的結構示意圖。

具體實施方式

如圖1所示，黑臭河道水質凈化裝置由太陽能光電板1、蓄電池2、壓縮空氣機3、浮體4、懸浮支架5、沉降支架6、曝氣管7、固化微生物管8、生態基9、導桿10和導軌11組成。

懸浮支架5上面裝有太陽能光電板1、蓄電池2、壓縮空氣機3(也可以是直流電磁風機)。太陽能光電板呈“人”字形狀，采用太陽能作為動力源，省去了連接動力線的麻煩，同時也保證了系統不會出現觸電等隱患。蓄電池2和壓縮空氣機3被太陽能光電板1遮擋，防止淋雨。懸浮支架5的側邊設置浮體4(如PE材質筒體)，使懸浮支架始終漂浮于水面。懸浮支架5的底面裝設掛鉤12。懸浮支架5的側邊角設置有開孔的導軌11。

沉降支架6分為三層，底層裝設有曝氣管7、中層裝設有固化微生物管8，上層裝設有掛鉤12。曝氣管和固化微生物管均開設有出氣孔。沉降支架6的四個角裝設有導桿10。

沉降支架6的導桿10插入懸浮支架5的導軌11中，使懸浮支架與沉降支架之間具有沿垂直方向的活動空間。懸浮支架5與沉降支架6的掛鉤12連接生態基9，生態基是用來給微生物提供生長繁殖的載體，采用惰性纖維材料編制而成，材料本身比較柔軟，可任意彎曲。壓縮空氣機13與沉降支架6上的曝氣管7之間用軟質的氣管13連接。

將黑臭河道水質凈化裝置放入受污染、黑臭的河道時，整部裝置漂浮于河道水面。當水位較淺時，沉降支架接觸到河道底部，懸浮支架在自身重力的作用下沿導桿下降，生態基處于彎曲狀態，此時懸浮支架和沉降支架之間距離縮短。當水位較深時，沉降支架在浮力的作用下自然懸掛在懸浮支架的導桿上，此時生態基處于伸直狀態。

當整部處理裝置放置于河道時，固化微生物管中的微生物被激發釋放出來，同時曝氣管輸送出壓縮空氣，壓縮空氣在水中上升的過程中經過固化微生物管，微生物隨空氣一起上升到生態基空間，微生物在生態基上附著，在底部不斷供氧的條件下微生物大量生長繁殖，在生長繁殖過程中消耗、吸收掉黑臭河道水中的污染物質，達到凈化水質的目的。在凈化水質的過程中固化微生物管釋放出來的微生物也會進入河道底部的淤泥中，同時消耗污泥中的有機污染物，達到消減污泥的效果。
