本實用新型涉及實驗器材技術領域，具體為一種實驗室通風機柜。

背景技術：

通風柜是實驗室家具中必不可少的一種，在實驗室中起到排風和換氣的功效。通風柜的功能中最主要的是排氣功能，在化學實驗室中，實驗操作時產生各種有害氣體、臭氣、濕氣以及易燃、易爆、腐蝕性物質，為了保護使用者的安全，防止實驗中的污染物質向實驗室擴散，在污染源附近要使用通風柜。

現有技術中，通風柜結構復雜，功能單一，通風柜中的出風裝置方向固定，空氣流動方向一致不變，固定的氣流難免會對實驗有一定的影響，而且通風柜空氣過濾裝置簡單，過濾效果不佳，通風柜不能對流動的空氣進行控溫，容易受到外接空氣溫差和濕度的影響，從而影響到實驗結果。

技術實現要素：

本實用新型的目的在于提供一種實驗室通風機柜，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種實驗室通風機柜，包括外殼和基座，所述外殼內部固定連接有支架，支架上端設置有實驗室，實驗室的后端內壁表面安裝有若干個風孔，所述基座上端安裝有風機，風機的一端與嵌入安裝在外殼表面的進風口連通，風機的另一端安裝有風管，風管豎直穿過支架，且支架上端的風管內部安裝有加熱器，風管的上端與風孔連通，風管與風孔之間安裝有S6001過濾器，基座上端靠近風機的一端安裝有GS0075A驅動電機，GS0075A驅動電機的上端與安裝在支架下端的減速器轉動連接，支架上端安裝有實驗臺，減速器通過支架內部設置的轉軸與實驗臺轉動連接，實驗室的上表面安裝有JCJ175A溫濕度傳感器，外殼的上端內部安裝有AT89S52控制器，且AT89S52控制器的前端嵌入在外殼的前表面，實驗室的前端設置有玻璃門，實驗室的兩側對稱設置有觀察窗，且玻璃門和觀察窗均嵌入在外殼表面，外殼的下端兩側表面對稱設置有散熱窗，外殼的前端表面設置有出風口，所述加熱器、風機、GS0075A驅動電機和JCJ175A溫濕度傳感器均與AT89S52控制器之間電性連接。

進一步的，所述支架水平設置，且實驗臺嵌入安裝在支架的上表面。

進一步的，所述風孔嵌入在實驗室的后端內壁上，且各風孔之間等間距均勻分布。

進一步的，所述出風口設置在支架的水平下端，支架的內部靠近實驗臺的前端設有通孔，出風口與實驗室通過通孔連通。

進一步的，所述風機和GS0075A驅動電機分別與基座之間通過螺栓連接。

與現有技術相比，本實用新型的有益效果是：實驗臺旋轉設置，便于實驗中氣流各角度的流通，避免了氣流方向不變而對實驗產生的影響，保證了實驗的準確性，風機設置在下端和風管豎直設置，保證空氣自下往上補給，有利于空氣中的灰塵在風管中沉淀，提高了過濾效果，安裝的加熱器和JCJ175A溫濕度傳感器，可以有效檢測實驗室內的溫濕度，進而智能控制空氣的溫濕度，保證實驗的順利進行，整體結構簡單，便于使用，有效保障了實驗數據的精準性。

附圖說明

圖1是本實用新型的整體側視結構示意圖；

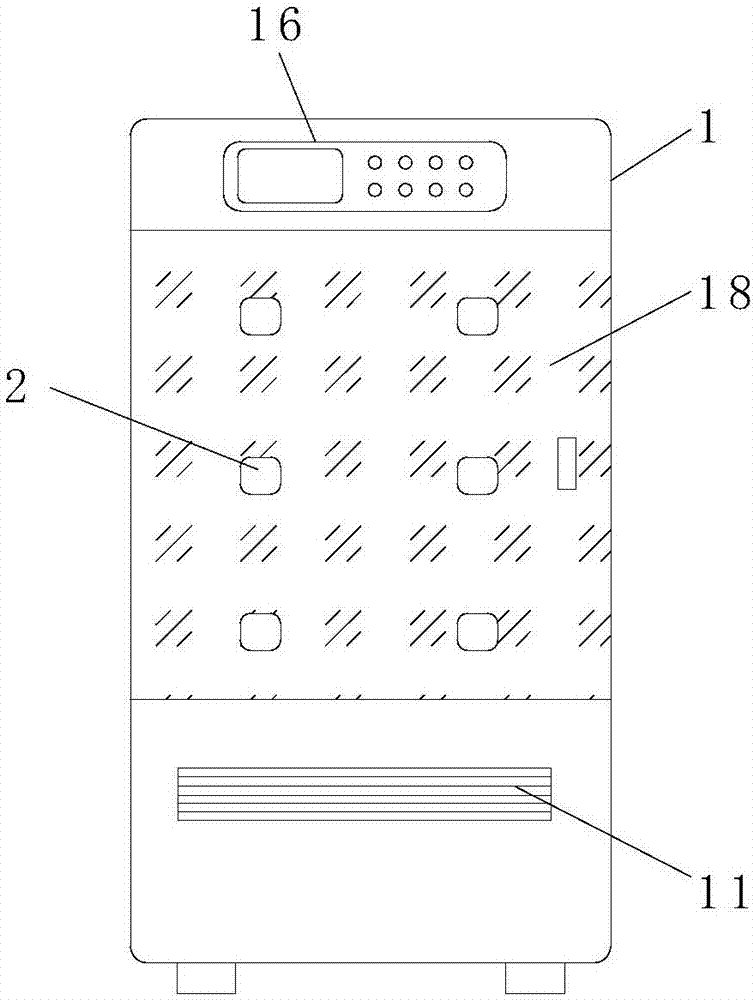

圖2是本實用新型的正視圖；

圖3是本實用新型的側視圖。

附圖標記中：1-外殼；2-風孔；3-S6001過濾器；4-風管；5-加熱器；6-支架；7-進風口；8-基座；9-風機；10-GS0075A驅動電機；11-出風口；12-減速器；13-實驗臺；14-轉軸；15-實驗室；16-AT89S52控制器；17-JCJ175A溫濕度傳感器；18-玻璃門；19-散熱窗；20-觀察窗。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種實驗室通風機柜，包括外殼1和基座8，所述外殼1內部固定連接有支架6，支架6上端設置有實驗室15，實驗室15的后端內壁表面安裝有若干個風孔2，所述基座8上端安裝有風機9，風機9的一端與嵌入安裝在外殼1表面的進風口7連通，風機9的另一端安裝有風管4，風管4豎直穿過支架6，且支架6上端的風管4內部安裝有加熱器5，風管4的上端與風孔2連通，風管4與風孔2之間安裝有S6001過濾器3，基座8上端靠近風機9的一端安裝有GS0075A驅動電機10，GS0075A驅動電機10的上端與安裝在支架6下端的減速器12轉動連接，支架6上端安裝有實驗臺13，減速器12通過支架6內部設置的轉軸與實驗臺13轉動連接，實驗室15的上表面安裝有JCJ175A溫濕度傳感器17，外殼1的上端內部安裝有AT89S52控制器16，且AT89S52控制器16的前端嵌入在外殼1的前表面，實驗室15的前端設置有玻璃門18，實驗室15的兩側對稱設置有觀察窗20，且玻璃門18和觀察窗20均嵌入在外殼1表面，外殼1的下端兩側表面對稱設置有散熱窗19，外殼1的前端表面設置有出風口11，所述加熱器5、風機9、GS0075A驅動電機10和JCJ175A溫濕度傳感器17均與AT89S52控制器16之間電性連接。

進一步的，所述支架6水平設置，且實驗臺13嵌入安裝在支架6的上表面，保證實驗室底部的平穩，增加空間，便于清理。

進一步的，所述風孔2嵌入在實驗室15的后端內壁上，且各風孔2之間等間距均勻分布，保證實驗中氣流的均勻性。

進一步的，所述出風口11設置在支架6的水平下端，支架6的內部靠近實驗臺13的前端設有通孔，出風口11與實驗室15通過通孔連通，保證空氣正常排出，增強實驗室的氣密性和控溫效果。

進一步的，所述風機9和GS0075A驅動電機10分別與基座8之間通過螺栓連接，保證風機9和GS0075A驅動電機10的穩定性。

工作原理：將實驗品放置在實驗臺13上端，關閉玻璃門18，通過AT89S52控制器16控制風機9運轉，風機9將外接空氣從進風口7吸入，在進風口7處經過過濾裝置初級過濾，有風管4排入到S6001過濾器3處，豎直設置的風管4便于空氣中的灰塵沉淀，提高了過濾效果，S6001過濾器3對空氣進行精度的過濾，保證實驗室15中的空氣潔凈，不影響實驗，空氣從若干個風孔2進入實驗室15，再從實驗室15下端排出，由出風口11排出外界，同時AT89S52控制器16控制GS0075A驅動電機10轉動，GS0075A驅動電機10通過減速器12帶動實驗臺13勻速旋轉，保證實驗中氣流各角度的流通，避免了氣流方向不變而對實驗產生的影響，實驗過程中，JCJ175A溫濕度傳感器17檢測到實驗室15中的空氣溫濕度，可以通過AT89S52控制器16控制加熱器5工作，將風管4內的空氣控制到實驗適宜的溫濕度，保證實驗室15空氣良好，減少環境對實驗的影響，保證了實驗的準確性，外殼1兩側的散熱窗19便于內部構件的散熱，玻璃門18和觀察窗20具有良好的氣密性，同時便于觀察，使用便利。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
