本發明涉及污泥、煤泥、食品等脫水，具體涉及一種濾布連續往返多位折疊壓濾污泥的方法和裝置。

背景技術：

1、隨著我國經濟的飛速發展，人們的生活質量得到穩步提升，城市化發展越來越完善。目前污泥的產量仍在逐年提升，面對巨量的污泥，我國目前的污泥處置方式主要為機械脫水加干化方式，使污泥達到深度脫水狀態后進行處置。然而機械脫水的局限性在于難于一步到位將污泥含水率降至40％以下，依靠能源干化的方式則是消耗大量的能源，并且產生對環境不友好的氣體需要處理，屬于高成本的處置方式。

2、現有的機械脫水方式中，主要以板框式和帶式脫水為主，這些方式難以使污泥達到40％含水率。近年來，多層折疊壓濾的脫水方式出現在行業中，其工作的特點是將污泥分布于濾布上，再由折疊系統將其分布在框內，通過液壓元件將框內折疊好的污泥進行壓濾，從而降低污泥的含水率。該方式在實現過程中存在一系列不足：1.布料時污泥分布不均，在折疊過程容易出現空位和倒塌現象；2.在布料階段濾布容易出現褶皺現象，從而需要人為進行糾正；3.污泥厚度不均，容易導致受壓不均，從而影響局部污泥的脫水效果；4.卸料過程將濾布纏于輥?zhàn)由希剂蠒r(shí)濾布從輥?zhàn)永觯^(guò)程消耗大量時間；5.濾布間歇工作，消耗大量人工和時間，使得成本居高不下。因此，在現有的多層折疊壓濾的脫水方式中，表現出的現象為對污泥的布料狀態和脫水效果均不理想，且自動化困難。

技術實現思路

1、針對現有技術中存在的技術問題，本發明的目的是：提供一種濾布連續往返多位折疊壓濾污泥的方法和裝置，能夠?qū)崿F(xiàn)連續的濾布在兩個折疊系統往返折疊，持續對污泥進行處理的過程。

2、為了達到上述目的，本發明采用如下技術方案：

3、一種濾布連續往返多位折疊壓濾污泥的方法，包括以下步驟：以兩個折疊系統以及連續的濾布為一組折疊單元，每一組折疊單元中，通過連續的濾布在兩個折疊系統之間往返折疊，使污泥被折疊成折疊泥餅，并通過壓濾系統對折疊泥餅進行壓濾得到壓濾泥餅；其中，當對濾布上的壓濾泥餅進行卸料時，同步將污泥布設到濾布上。

4、作為一種優選，每一組折疊單元中，兩個折疊系統之間由外到內依次對稱分布有預壓系統和進料系統，進料系統用于將污泥輸送到連續的濾布，預壓系統用于將在兩個折疊系統之間往返的濾布以及污泥進行預壓。

5、作為一種優選，對污泥進行預壓和折疊成折疊泥餅的方法為：先將污泥從進料系統進料到連續的濾布，并輸送經過預壓系統進行預壓，預壓之后繼續輸送到折疊系統，折疊系統對污泥進行折疊得到折疊泥餅。

6、作為一種優選，對折疊泥餅進行壓濾處理得到壓濾泥餅的方法為：將折疊泥餅輸送到壓濾系統的壓濾框，壓濾框向壓濾位方向移動，對折疊泥餅施加壓力，得到壓濾泥餅。

7、作為一種優選，當折疊單元的數量為兩組或以上時，壓濾系統的數量為兩個，兩組或以上的折疊單元并排分布，壓濾系統分布在兩組或以上折疊單元的兩側，與兩組或以上折疊單元的折疊系統對應；其中，每個壓濾系統具有與折疊單元數量相同的壓濾位，每個壓濾系統的壓濾工件能夠在壓濾位移動。

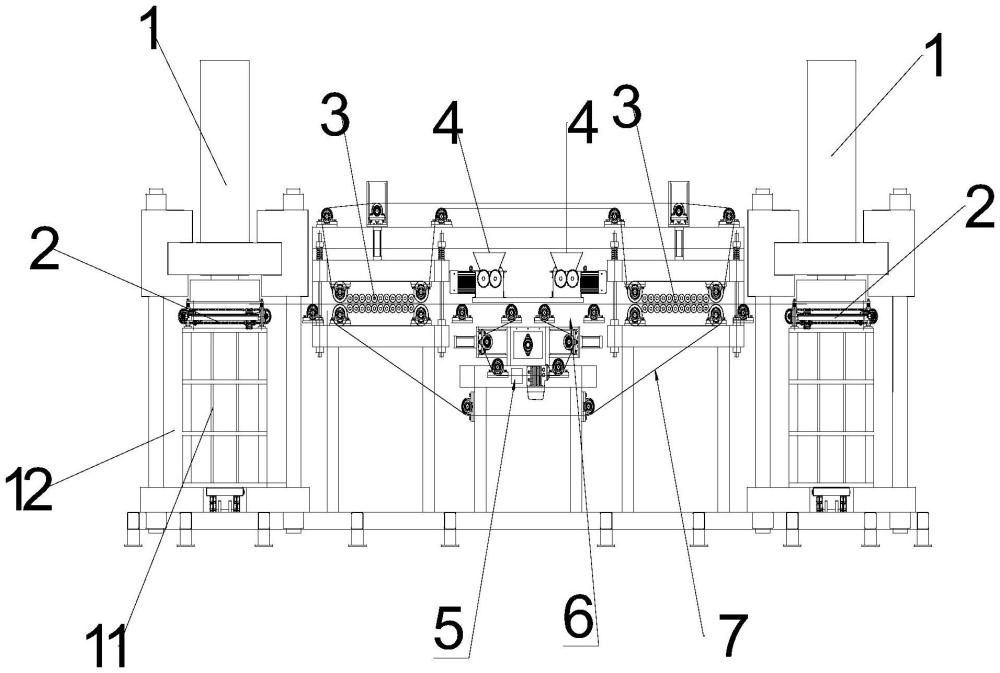

8、一種濾布連續往返多位折疊壓濾污泥的裝置，裝置應用于方法，包括進料系統、預壓系統、折疊系統、壓濾系統和卸料系統；

9、其中，通過一個卸料系統、一個進料系統、一個預壓系統和折疊系統依次銜接組成污泥前置處理系統；

10、污泥前置處理系統的數量至少為兩個；

11、每?jī)蓚€(gè)污泥前置處理系統對稱分布形成折疊單元；

12、壓濾系統的數量為兩個，兩個壓濾系統分別與折疊單元的兩個折疊系統對應。

13、作為一種優選，當折疊單元的數量為兩組或以上時，壓濾系統具有壓濾位，壓濾位的數量與折疊單元的數量相同，每個壓濾位與折疊單元的折疊系統對應，壓濾系統的壓濾工件能夠在壓濾位和待壓濾位之間移動。

14、作為一種優選，預壓系統的上壓部件和下壓部件之間的距離能夠調節。

15、作為一種優選，污泥由折疊單元的一個折疊系統向另一個折疊系統運動過程中，濾布中的污泥經過卸料系統后脫落，卸料后的濾布經過卸料系統下游的進料系統進行布料，承載污泥后進入到預壓系統和折疊系統。

16、作為一種優選，預壓系統作為對污泥的預處理裝置，對污泥進行低壓處理，使污泥均勻的分布在兩層濾布之間。

17、總的說來，本發明具有如下優點：

18、本發明的一種濾布連續往返多位折疊壓濾污泥的方法和裝置能夠?qū)崿F(xiàn)連續的濾布在兩個折疊系統往返折疊，達到卸料和布料的狀態同時進行，持續對污泥進行處理的過程，縮短了污泥多次折疊壓濾所需時間，提高物料脫水干度和產量。

技術特征：

1.一種濾布連續往返多位折疊壓濾污泥的方法，其特征在于，包括以下步驟：以兩個折疊系統以及連續的濾布為一組折疊單元，每一組折疊單元中，通過連續的濾布在兩個折疊系統之間往返折疊，使污泥被折疊成折疊泥餅，并通過壓濾系統對折疊泥餅進行壓濾得到壓濾泥餅；其中，當對濾布上的壓濾泥餅進行卸料時，同步將污泥布設到濾布上。

2.按照權利要求1所述的一種濾布連續往返多位折疊壓濾污泥的方法，其特征在于，每一組折疊單元中，兩個折疊系統之間由外到內依次對稱分布有預壓系統和進料系統，進料系統用于將污泥輸送到連續的濾布，預壓系統用于將在兩個折疊系統之間往返的濾布以及污泥進行預壓。

3.按照權利要求2所述的一種濾布連續往返多位折疊壓濾污泥的方法，其特征在于，對污泥進行預壓和折疊成折疊泥餅的方法為：先將污泥從進料系統進料到連續的濾布，并輸送經過預壓系統進行預壓，預壓之后繼續輸送到折疊系統，折疊系統對污泥進行折疊得到折疊泥餅。

4.按照權利要求2所述的一種濾布連續往返多位折疊壓濾污泥的方法，其特征在于，對折疊泥餅進行壓濾處理得到壓濾泥餅的方法為：將折疊泥餅輸送到壓濾系統的壓濾框，壓濾框向壓濾位方向移動，對折疊泥餅施加壓力，得到壓濾泥餅。

5.按照權利要求1所述的一種濾布連續往返多位折疊壓濾污泥的方法，其特征在于，當折疊單元的數量為兩組或以上時，壓濾系統的數量為兩個，兩組或以上的折疊單元并排分布，壓濾系統分布在兩組或以上折疊單元的兩側，與兩組或以上折疊單元的折疊系統對應；其中，每個壓濾系統具有與折疊單元數量相同的壓濾位，每個壓濾系統的壓濾工件能夠在壓濾位移動。

6.一種濾布連續往返多位折疊壓濾污泥的裝置，裝置應用于權利要求1-5任一項所述的方法，其特征在于，包括進料系統、預壓系統、折疊系統、壓濾系統和卸料系統；

7.按照權利要求6所述的一種濾布連續往返多位折疊壓濾污泥的裝置，其特征在于，當折疊單元的數量為兩組或以上時，壓濾系統具有壓濾位，壓濾位的數量與折疊單元的數量相同，每個壓濾位與折疊單元的折疊系統對應，壓濾系統的壓濾工件能夠在壓濾位和待壓濾位之間移動。

8.按照權利要求6所述的一種濾布連續往返多位折疊壓濾污泥的裝置，其特征在于，預壓系統的上壓部件和下壓部件之間的距離能夠調節。

9.按照權利要求6所述的一種濾布連續往返多位折疊壓濾污泥的裝置，其特征在于，污泥由折疊單元的一個折疊系統向另一個折疊系統運動過程中，濾布中的污泥經過卸料系統后脫落，卸料后的濾布經過卸料系統下游的進料系統進行布料，承載污泥后進入到預壓系統和折疊系統。

10.按照權利要求6所述的一種濾布連續往返多位折疊壓濾污泥的裝置，其特征在于，預壓系統作為對污泥的預處理裝置，對污泥進行低壓處理，使污泥均勻的分布在兩層濾布之間。

技術總結
本發明涉及一種濾布連續往返多位折疊壓濾污泥的方法和裝置，包括以下步驟：以兩個折疊系統以及連續的濾布為一組折疊單元，每一組折疊單元中，通過連續的濾布在兩個折疊系統之間往返折疊，使污泥被折疊成折疊泥餅，并通過壓濾系統對折疊泥餅進行壓濾得到壓濾泥餅；其中，當對濾布上的壓濾泥餅進行卸料時，同步將污泥布設到濾布上。本發明的方法能夠?qū)崿F(xiàn)連續的濾布在兩個折疊系統往返折疊，持續對污泥進行處理的過程，屬于污泥、煤泥、食品等脫水技術領域。

技術研發人員：朱小林,覃煒華
受保護的技術使用者：華南理工大學
技術研發日：
技術公布日：2025/4/24
