本技術涉及次氯酸鈉發生器，特別涉及一種改進型次氯酸鈉發生器。

背景技術：

1、次氯酸鈉發生器是水處理消毒殺菌設備的一種，該設備以食鹽水作為原材料，通過電解反應產生次氯酸鈉溶液，其在生產次氯酸鈉溶液后，內壁會殘余較多反應材料，為了便于后續生產，需經常對次氯酸鈉發生器內進行清理。

2、目前對于次氯酸鈉發生器內壁的清潔多是通過設置毛刷旋轉來進行清理，但由于次氯酸鈉具有一定的腐蝕性，在對溶液攪拌的同時利用毛刷對反應箱內部進行清理的方式，毛刷長時間浸泡在溶液中容易減少毛刷的使用壽命，因此亟需設計一種改進型次氯酸鈉發生器來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種改進型次氯酸鈉發生器，以解決現有的次氯酸鈉發生器中由于次氯酸鈉具有一定的腐蝕性導致毛刷長時間浸泡在溶液中容易減少毛刷的使用壽命的問題。

2、為解決上述技術問題，本實用新型提供了一種改進型次氯酸鈉發生器，包括反應箱，所述反應箱頂端設有頂蓋且頂端側面固定有兩個位置相對的安裝塊，兩個所述安裝塊上均開有安裝孔，所述頂蓋側面固定有兩個位置相對的連接塊，底端設有攪拌機構，所述連接塊底端均固定有連接柱，兩個所述連接柱底端分別穿過兩個所述安裝孔且其底端內側均開有卡槽；

3、所述反應箱底端設有兩個斜塊與液壓缸，兩個所述斜塊斜面上均開有滑槽且其外側均固定有連板，兩個所述連板另一端固定有承載板，兩個所述承載板頂端內側均固定有位于所述卡槽中的卡塊；所述液壓缸與所述反應箱底端通過兩根l型桿連接，其活塞桿連接有移動板，所述移動板上固定有兩根連桿，兩根所述連桿另一端分別位于兩個所述斜塊斜面上并均固定有位于所述滑槽中的滑塊。

4、可選的，所述攪拌機構包括驅動電機與兩個刷板，兩個所述刷板均位于所述反應箱內壁且其外側均固定有刷毛，內側均固定有兩根支撐桿，所述支撐桿另一端開有凹槽并設有直桿，所述驅動電機安裝于所述頂蓋上，其輸出端伸至所述反應箱中并連接有攪拌軸，所述直桿一端固定于所述攪拌軸側面，另一端位于所述凹槽中。

5、可選的，所述攪拌軸側面還開有通孔，所述通孔中安裝有橫向設置的雙頭氣缸，其兩活塞桿均連接有移動桿，所述移動桿兩端均固定于所述支撐桿側面。

6、可選的，所述反應箱底端固定有兩個固定塊，兩個所述固定塊之間固定有兩根滑桿，兩個所述斜塊上均固定有滑板，所述滑板與兩根所述滑桿滑動連接。

7、可選的，所述反應箱底端固定有兩個輸出管，所述輸出管側面設有閥門。

8、可選的，所述頂蓋上固定有兩個把手。

9、在本實用新型提供的一種改進型次氯酸鈉發生器中，所述反應箱頂端設有頂蓋且頂端側面固定有兩個位置相對的安裝塊，兩個所述安裝塊上均開有安裝孔，所述頂蓋側面固定有兩個位置相對的連接塊，底端設有攪拌機構，所述連接塊底端均固定有連接柱，兩個所述連接柱底端分別穿過兩個所述安裝孔且其底端內側均開有卡槽；所述反應箱底端設有兩個斜塊與液壓缸，兩個所述斜塊斜面上均開有滑槽且其外側均固定有連板，兩個所述連板另一端固定有承載板，兩個所述承載板頂端內側均固定有位于所述卡槽中的卡塊；所述液壓缸與所述反應箱底端通過兩根l型桿連接，其活塞桿連接有移動板，所述移動板上固定有兩根連桿，兩根所述連桿另一端分別位于兩個所述斜塊斜面上并均固定有位于所述滑槽中的滑塊；使用該次氯酸鈉發生器，能夠將頂蓋與攪拌機構自由拆裝，避免毛刷長時間浸泡在溶液中從而減少其使用壽命。

技術特征：

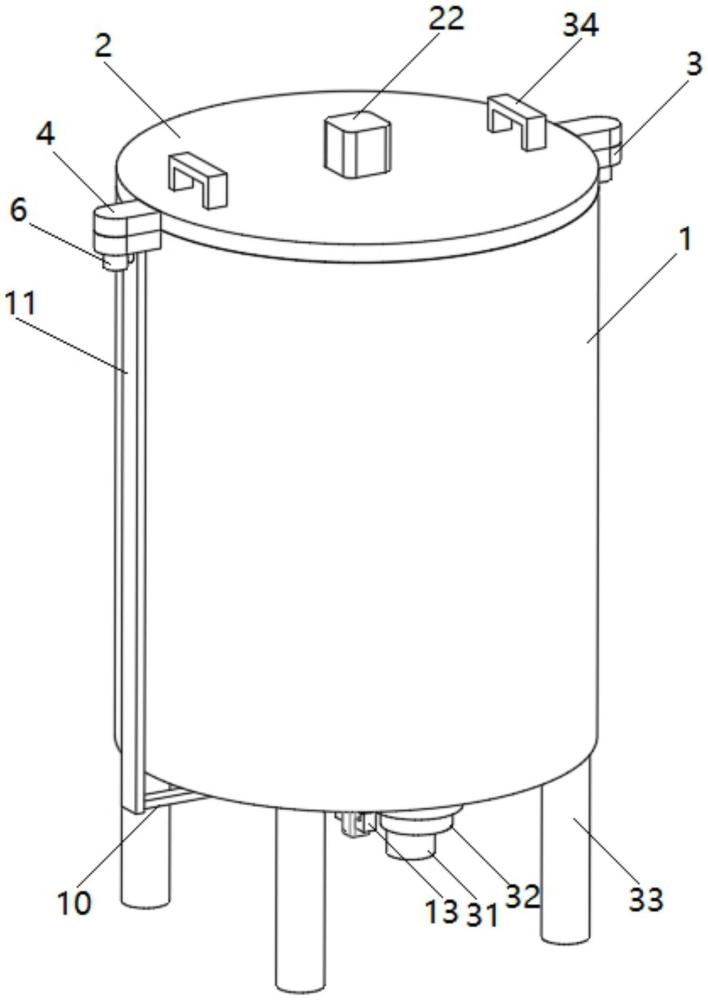

1.一種改進型次氯酸鈉發生器，包括反應箱(1)，其特征在于，所述反應箱(1)頂端設有頂蓋(2)且頂端側面固定有兩個位置相對的安裝塊(3)，兩個所述安裝塊(3)上均開有安裝孔(5)，所述頂蓋(2)側面固定有兩個位置相對的連接塊(4)，底端設有攪拌機構，所述連接塊(4)底端均固定有連接柱(6)，兩個所述連接柱(6)底端分別穿過兩個所述安裝孔(5)且其底端內側均開有卡槽(7)；

2.如權利要求1所述的改進型次氯酸鈉發生器，其特征在于，所述攪拌機構包括驅動電機(22)與兩個刷板(21)，兩個所述刷板(21)均位于所述反應箱(1)內壁且其外側均固定有刷毛(23)，內側均固定有兩根支撐桿(24)，所述支撐桿(24)另一端開有凹槽(26)并設有直桿(27)，所述驅動電機(22)安裝于所述頂蓋(2)上，其輸出端延伸至所述反應箱(1)中并連接有攪拌軸(25)，所述直桿(27)一端固定于所述攪拌軸(25)側面，另一端位于所述凹槽(26)中。

3.如權利要求2所述的改進型次氯酸鈉發生器，其特征在于，所述攪拌軸(25)側面還開有通孔(28)，所述通孔(28)中安裝有橫向設置的雙頭氣缸(29)，其兩活塞桿均連接有移動桿(30)，所述移動桿(30)兩端均固定于所述支撐桿(24)側面。

4.如權利要求1所述的改進型次氯酸鈉發生器，其特征在于，所述反應箱(1)底端固定有兩個固定塊(18)，兩個所述固定塊(18)之間固定有兩根滑桿(19)，兩個所述斜塊(8)上均固定有滑板(20)，所述滑板(20)與兩根所述滑桿(19)滑動連接。

5.如權利要求1所述的改進型次氯酸鈉發生器，其特征在于，所述反應箱(1)底端固定有兩個輸出管(31)，所述輸出管(31)側面設有閥門(32)。

6.如權利要求1所述的改進型次氯酸鈉發生器，其特征在于，所述反應箱(1)底端固還固定有若干根支柱(33)。

7.如權利要求1所述的改進型次氯酸鈉發生器，其特征在于，所述頂蓋(2)上固定有兩個把手(34)。

技術總結
本技術公開一種改進型次氯酸鈉發生器，屬于次氯酸鈉發生器技術領域，反應箱頂端設有頂蓋且頂端側面固定有兩個安裝塊，兩個安裝塊上均開有安裝孔，頂蓋側面固定有兩個連接塊，底端設有攪拌機構，連接塊底端均固定有連接柱，兩個連接柱底端內側均開有卡槽；反應箱底端設有兩個斜塊與液壓缸，兩個斜塊斜面上均開有滑槽且其外側均固定有連板，兩個連板另一端固定有承載板，兩個承載板頂端內側均固定有卡塊；液壓缸與反應箱底端通過兩根L型桿連接，其活塞桿連接有移動板，移動板上固定有兩根連桿，兩根連桿另一端均固定有位于滑槽中的滑塊；使用該次氯酸鈉發生器，能夠將頂蓋與攪拌機構自由拆裝，避免毛刷長時間浸泡在溶液中從而減少其使用壽命。

技術研發人員：張德江
受保護的技術使用者：江蘇匯勝源環保科技有限公司
技術研發日：20240708
技術公布日：2025/4/24
