本技術涉及牛糞糞污處理，具體來說涉及一種牛糞糞污處理系統。

背景技術：

1、牛糞是一種優質的有機肥料，能夠改善農田的土壤結構，增加土壤有機質，但新鮮的牛糞無法直接排放到農田里，需要先將牛糞進行加工處理，才能排放到農田里進行灌溉。

2、根據公開的一種牛糞糞污處理系統，包括干濕分離器，干濕分離器的固體出料端設有烘干混合攪碎機；所述烘干混合攪碎機包括水平設置的滾筒，所述滾筒內設有轉軸，轉軸兩端處均設有螺旋葉片，且轉軸在兩端螺旋葉片之間設有多個粉碎塊；所述滾筒內壁設有多個剪切塊，且多個剪切塊與多個粉碎塊錯位設置；所述轉軸沿軸向開設有熱蒸汽流通通道；所述螺旋葉片在與轉軸外圓面接觸的螺旋面開設有螺旋槽，形成螺旋葉片的熱蒸汽空腔；所述轉軸開設有多個連通熱蒸汽流通通道與換熱空腔的通孔。本實用新型有利于推廣應用。

3、上述現有技術中，利用干濕分離器先將牛糞干濕分離后，再將干濕分離后的牛糞投入烘干混合粉碎機內進行烘干粉碎，從而達到處理牛糞的目的，步驟繁瑣，操作過于復雜，降低了牛糞的處理效率。

技術實現思路

1、本實用新型的目的是提供一種牛糞糞污處理系統，用于解決上述問題。

2、為了實現上述目的，本實用新型提供如下技術方案：一種牛糞糞污處理系統，包括：

3、箱體，所述箱體的側壁上開設有進料口；

4、轉動設置于箱體內的螺旋板；

5、固定安裝于螺旋板的側壁并螺旋布置的加熱板；

6、呈線性陣列于加熱板側壁的切割刀；

7、送料組件，其中至少包括固定安裝于進料口上的送料板。

8、作為優選的，所述送料板的端面上固定安裝有固定塊，所述固定塊的相對兩側壁上固定安裝有鏈條，所述鏈條上設置有呈線性陣列的刮糞板，所述刮糞板的底端活動連接于送料板。

9、作為優選的，所述固定塊內對稱設置有驅動輪，所述驅動輪與鏈條相嚙合。

10、作為優選的，所述箱體內活動安裝有轉軸，所述轉軸的側壁固定連接有螺旋板，所述箱體的側壁固定安裝有電動機，所述電動機的輸出端固定連接于轉軸。

11、作為優選的，所述箱體上固定安裝有透氣板。

12、在上述技術方案中，本實用新型提供的一種牛糞糞污處理系統，具備以下有益效果：

13、(1)本實用新型通過設置在箱體內的送料板、螺旋板、加熱板、濾水板以及切割刀，實現處理牛糞的目的，通過送料板將牛糞從進料口送入箱體內進行處理，當牛糞進入箱體內時，通過驅動螺旋板旋轉，使得螺旋板將牛糞收集到螺旋板與加熱板之間形成的螺旋通道內，通過加熱板對牛糞進行烘烤，使得牛糞能夠快速脫水，并通過螺旋片旋轉的過程中，驅使牛糞與加熱片碰撞，使得切割刀能夠對牛糞進行切割，從使牛糞內未消化的飼料被切損，并且牛糞也能在撞擊時分散成粉末狀，提高了牛糞的烘干效果，不僅操作簡單，還避免了單獨對牛糞進行干濕分離，提高了牛糞的處理效率，降低了養殖場的牛糞處理成本。

14、(2)本實用新型通過設置固定塊、驅動輪、鏈條以及刮糞板，能夠將快速送料板上收集的牛糞刮入箱體內。

15、(3)本實用新型通過設置轉軸以及電機，能夠驅動螺旋板快速旋轉，對牛糞進行輸送。

16、(4)本實用新型通過設置透氣板，能夠方便加熱板烘烤牛糞時產生的水蒸氣快速流出箱體，從而提高牛糞氛烘干速度。

技術特征：

1.一種牛糞糞污處理系統，其特征在于，包括：

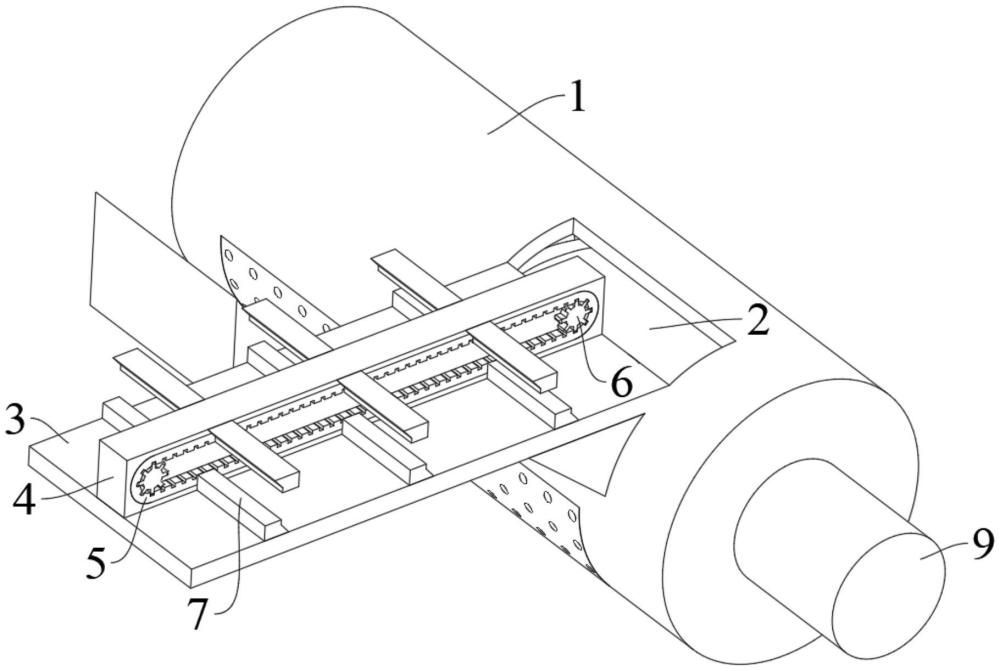

2.根據權利要求1所述的一種牛糞糞污處理系統，其特征在于，所述送料板(3)的端面上固定安裝有固定塊(4)，所述固定塊(4)的相對兩側壁上固定安裝有鏈條(5)，所述鏈條(5)上設置有呈線性陣列的刮糞板(7)，所述刮糞板(7)的底端活動連接于送料板(3)。

3.根據權利要求2所述的一種牛糞糞污處理系統，其特征在于，所述固定塊(4)內對稱設置有驅動輪(6)，所述驅動輪(6)與鏈條(5)相嚙合。

4.根據權利要求1所述的一種牛糞糞污處理系統，其特征在于，所述箱體(1)內活動安裝有轉軸(10)，所述轉軸(10)的側壁固定連接有螺旋板(11)，所述箱體(1)的側壁固定安裝有電動機(9)，所述電動機(9)的輸出端固定連接于轉軸(10)。

5.根據權利要求1所述的一種牛糞糞污處理系統，其特征在于，所述箱體(1)上固定安裝有透氣板(14)。

技術總結
本技術公開了一種牛糞糞污處理系統，包括：箱體，箱體的側壁上開設有進料口；轉動設置于箱體內的螺旋板；固定安裝于螺旋板的側壁并螺旋布置的加熱板；呈線性陣列于加熱板側壁的切割刀；送料組件，其中至少包括固定安裝于進料口上的送料板。該技術提供的牛糞糞污處理系統，通過加熱板對牛糞進行烘烤，使得牛糞能夠快速脫水，并通過螺旋片旋轉的過程中，驅使牛糞與加熱片碰撞，使得切割刀能夠對牛糞進行切割，從使牛糞內未消化的飼料被切損，并且牛糞也能在撞擊時分散成粉末狀，提高了牛糞的烘干效果，不僅操作簡單，還避免了單獨對牛糞進行干濕分離，提高了牛糞的處理效率，降低了養殖場的牛糞處理成本。

技術研發人員：許浩,萬海霞,岳彩娟,郭永忠,王月玲,韓新生,安鈺,董立國,馬波
受保護的技術使用者：寧夏農林科學院林業與草地生態研究所（寧夏防沙治沙與水土保持重點實驗室）
技術研發日：20240709
技術公布日：2025/4/24
