本技術屬于軟水器領域，特別涉及一種全自動軟水器。

背景技術：

1、全自動軟水器是一種運行和再生操作過程全自動控制的離子交換軟水器，利用鈉型陽離子交換樹脂去除水中鈣鎂離子，降低原水硬度，以達到軟化硬水的目的從而避免碳酸鹽在管道、容器、鍋爐產生結垢現象。大大節省投資成本的同時又能保證生產順利進行。已廣泛應用于各種蒸汽鍋爐、熱水鍋爐、熱交換器、蒸汽冷凝器、空調、直燃機等設備及系統的循環補給水中。此外還用作生活水處理，食品、電鍍、醫藥、化工、印染、紡織、電子等工業水處理以及作為脫鹽系統的前置處理。經過單級或多級軟水器處理后的產水硬度可大幅度降低，而現有的軟水器在進行使用時，由于缺乏對于軟水器的安裝限位結構，使得軟水器在進行裝配時，無法進行快速的定位裝配，使得軟水器安裝在傾斜等基面上時無法進行牢固的限位工作，會導致軟水器出現傾斜跌倒。

2、因此，鑒于上述方案于實際制作及實施使用上的缺失之處，而加以修正、改良，同時本著求好的精神及理念，并由專業的知識、經驗的輔助，以及在多方巧思、試驗后，方創設出本實用新型，特再提供一種全自動軟水器，用于解決現有的由于缺乏對于軟水器的安裝限位結構，使得軟水器在進行裝配時，無法進行快速的定位裝配，使得軟水器安裝在傾斜等基面上時無法進行牢固的限位工作，會導致軟水器出現傾斜跌倒的問題。

技術實現思路

1、本實用新型提出一種全自動軟水器，解決了現有技術中的由于缺乏對于軟水器的安裝限位結構，使得軟水器在進行裝配時，無法進行快速的定位裝配，使得軟水器安裝在傾斜等基面上時無法進行牢固的限位工作，會導致軟水器出現傾斜跌倒的問題。

2、本實用新型的技術方案是這樣實現的，一種全自動軟水器，包括基座，所述基座的主體為筒狀結構，且基座的底端面上固定連接有座體，座體的主體為圓形結構，且座體的直徑大于基座的直徑，座體的內部開設有通孔，該通孔為安裝孔，座體與基座共同組成了支撐結構，且基座的外周面上固定連接有支架，支架共設有兩處，兩處支架呈對向固定連接在基座的左右兩側面位置，且兩處支架的內側輸出端上均安裝有夾持推桿：

3、作為一種優選的實施方式，所述支架與夾持推桿共同組成了夾持限位結構，且?jiàn)A持推桿的輸出端上安裝有夾持部，夾持部的主體為弧形結構，且?jiàn)A持部的外側固定連接有導桿。

4、作為一種優選的實施方式，所述出液管與排水管相貫通，且基座的右側安裝有鹽箱，鹽箱的前端開設有通槽，該通槽的內部嵌入有封閉窗，且鹽箱的內部填充有凈化鹽，且鹽箱的頂端固定連接有供液管，供液管為柔性結構，且鹽箱的外周面右側固定連接有進液管，進液管與鹽箱相貫通，并用于向著鹽箱的內部進液。

5、作為一種優選的實施方式，所述導桿共設有四處，其中每?jī)商幙v向相鄰的導桿為一組，且兩組導桿呈對向固定連接在兩處夾持部的外側面位置，導桿向外側穿過支架，且?jiàn)A持部的內側夾持限位有凈化管。

6、作為一種優選的實施方式，所述凈化管的內部填充有樹脂粒子，且凈化管的內部固定連接有排水管，排水管用于排出軟水，且排水管的頂端面上固定連接有控制器。

7、作為一種優選的實施方式，所述控制器的內部安裝有水泵，并用于通過排水管抽液，且排水管的頂端向上側延伸出凈化管，且排水管的外周面上固定連接有出液管。

8、用了上述技術方案后，本實用新型的有益效果是：

9、1、本實用新型中，通過設置有固定連接在支架內側的夾持推桿，使得在當凈化管安裝時，可以通過將凈化管插入到基座的內側位置，并同步的啟動安裝在兩處支架中的夾持推桿來將夾持部向內側進行推動，并同步的對于插入到基座中的凈化管進行卡緊限位，使得其在進行使用時，可以顯著的提高裝置整體的實用性和穩定性。

10、2、本實用新型中，通過設置有填充在凈化管中的樹脂粒子，使得在當硬水進入到凈化管的內部位置時，可以通過利用填充在凈化管中的樹脂粒子來對于硬水中的礦物質進行吸附，并通過利用固定連接在排水管外周面上的出液管進行快速的出液操作，進而達到更加實用的目的。

技術特征：

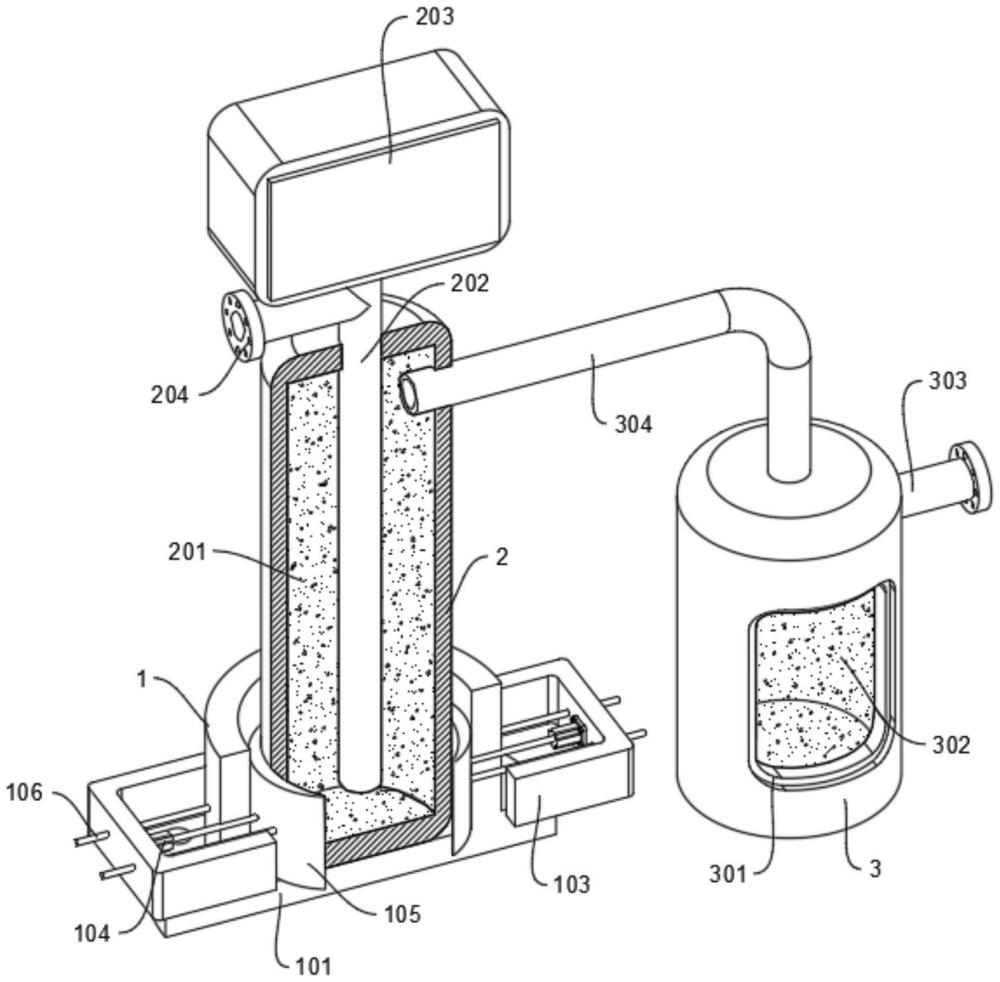

1.一種全自動軟水器，其特征在于，包括基座(1)，所述基座(1)的主體為筒狀結構，且基座(1)的底端面上固定連接有座體(101)，座體(101)的主體為圓形結構，且座體(101)的直徑大于基座(1)的直徑，座體(101)的內部開設有通孔，該通孔為安裝孔(102)，座體(101)與基座(1)共同組成了支撐結構，且基座(1)的外周面上固定連接有支架(103)，支架(103)共設有兩處，兩處支架(103)呈對向固定連接在基座(1)的左右兩側面位置，且兩處支架(103)的內側輸出端上均安裝有夾持推桿(104)。

2.根據權利要求1所述的一種全自動軟水器，其特征在于，所述支架(103)與夾持推桿(104)共同組成了夾持限位結構，且?jiàn)A持推桿(104)的輸出端上安裝有夾持部(105)，夾持部(105)的主體為弧形結構，且?jiàn)A持部(105)的外側固定連接有導桿(106)。

3.根據權利要求2所述的一種全自動軟水器，其特征在于，所述導桿(106)共設有四處，其中每?jī)商幙v向相鄰的導桿(106)為一組，且兩組導桿(106)呈對向固定連接在兩處夾持部(105)的外側面位置，導桿(106)向外側穿過支架(103)，且?jiàn)A持部(105)的內側夾持限位有凈化管(2)。

4.根據權利要求3所述的一種全自動軟水器，其特征在于，所述凈化管(2)的內部填充有樹脂粒子(201)，且凈化管(2)的內部固定連接有排水管(202)，排水管(202)用于排出軟水，且排水管(202)的頂端面上固定連接有控制器(203)。

5.根據權利要求4所述的一種全自動軟水器，其特征在于，所述控制器(203)的內部安裝有水泵，并用于通過排水管(202)抽液，且排水管(202)的頂端向上側延伸出凈化管(2)，且排水管(202)的外周面上固定連接有出液管(204)。

6.根據權利要求5所述的一種全自動軟水器，其特征在于，所述出液管(204)與排水管(202)相貫通，且基座(1)的右側安裝有鹽箱(3)，鹽箱(3)的前端開設有通槽，該通槽的內部嵌入有封閉窗(301)，且鹽箱(3)的內部填充有凈化鹽(302)，且鹽箱(3)的頂端固定連接有供液管(304)，供液管(304)為柔性結構，且鹽箱(3)的外周面右側固定連接有進液管(303)，進液管(303)與鹽箱(3)相貫通，并用于向著鹽箱(3)的內部進液。

技術總結
本技術提出了一種全自動軟水器，涉及軟水器領域，基座的外周面上固定連接有支架，支架共設有兩處，兩處支架呈對向固定連接在基座的左右兩側面位置，解決現有的由于缺乏對于軟水器的安裝限位結構，使得軟水器在進行裝配時，無法進行快速的定位裝配，使得軟水器安裝在傾斜等基面上時無法進行牢固的限位工作，會導致軟水器出現傾斜跌倒的問題，通過設置有固定連接在支架內側的夾持推桿，使得在當凈化管安裝時，可以通過將凈化管插入到基座的內側位置，并同步的啟動安裝在兩處支架中的夾持推桿來將夾持部向內側進行推動，并同步的對于插入到基座中的凈化管進行卡緊限位，使得其在進行使用時，可以顯著的提高裝置整體的實用性和穩定性。

技術研發人員：張丁丁,盧林
受保護的技術使用者：青島萊伯瑞科技有限公司
技術研發日：20240711
技術公布日：2025/4/24
