本發明涉及糧食干燥設備，具體為一種用于糧食干燥設備的清理裝置。

背景技術：

1、糧食回轉滾筒干燥機是一種專門用于糧食干燥的設備，它能夠高效地將糧食中的水分蒸發，以滿足儲存和加工的需要，糧食回轉滾筒干燥機主要用于小麥、稻谷、玉米、大豆等糧食作物的干燥處理，以降低糧食的水分含量，延長儲存期，利用轉筒略微傾斜并不斷旋轉，使得糧食在筒內不斷地被撥動塊翻動，熱風通過專門的進風管道進入轉筒，與糧食充分接觸；糧食回轉滾筒干燥機具有高效、連續、穩定的特點，能夠滿足大規模糧食干燥的需求。

2、現有技術中，糧食進入回轉滾筒機的內部轉動時，糧食中的異物或者泥土會粘附在回轉滾筒機的內壁，糧食排出后需要繼續轉動回轉滾筒機才能將回轉滾筒機中異物排出，但是一些異物粘附在回轉滾筒機的內壁，僅僅利用轉動回轉滾筒機異物或者灰塵比較緩慢，并且利用鼓風機吹動回轉滾筒機內壁凝結的異物效率低下，需要花費比較多的時間來將回轉滾筒機內部的異物或者泥土處理干凈。

技術實現思路

1、本發明的目的在于提供一種用于糧食干燥設備的清理裝置，以解決上述背景技術中提出：糧食中的異物或者泥土會粘附在回轉滾筒機的內壁，糧食排出后需要繼續轉動回轉滾筒機才能將回轉滾筒機中異物排出，但是一些異物粘附在回轉滾筒機的內壁，僅僅利用轉動回轉滾筒機異物或者灰塵比較緩慢，并且利用鼓風機吹動回轉滾筒機內壁凝結的異物效率低下，需要花費比較多的時間來將回轉滾筒機內部的異物或者泥土處理干凈的問題。

2、本發明的目的可以通過以下技術方案實現：

3、一種用于糧食干燥設備的清理裝置，包括回轉滾筒機、固定端一、固定端二、驅動輪和鼓風機，所述回轉滾筒機與固定端一和固定端二相對轉動，驅動輪設置于回轉滾筒機的頂端，且固定端一與鼓風機的端部相連接；所述回轉滾筒機的內壁設置有撥動塊，所述回轉滾筒機的內部設置有清潔結構，所述清潔結構包括內齒輪圈，所述內齒輪圈設置于固定端一的內壁，回轉滾筒機的兩端內壁分別安裝有轉動圈一和轉動圈二，轉動圈一與內齒輪圈相對轉動，轉動圈一和轉動圈二之間架設有一圈固定軸，固定軸的截面為正多邊形狀，所述固定軸的端部且位于轉動圈一處設置有直齒輪，直齒輪與內齒輪圈相嚙合，每個固定軸的外部均設置有轉動套一，轉動套一與固定軸的外部滑動連接，轉動套一的外部設置有清潔刷，且清潔刷與回轉滾筒機的內壁相接觸，清潔刷用于清潔回轉滾筒機的內壁和撥動塊表面。

4、作為本發明優選的一種技術方案，所述固定軸呈環形陣列布置在轉動圈一的內部，固定軸與轉動圈一轉動連接，且轉動套一繞著內齒輪圈軸線公轉的同時轉動套一繞著固定軸軸線自轉。

5、作為本發明優選的一種技術方案，所述回轉滾筒機的內壁且位于每一個固定軸處均設置有一排固定柱，固定柱呈線性陣列布置，固定軸的外部且位于轉動套一的端部一體設置有轉動套二，每個轉動套二的外部開設有螺紋槽，螺紋槽的螺距與固定柱的間距相同。

6、作為本發明優選的一種技術方案，邊緣的所述固定柱和回轉滾筒機一端邊緣的距離與螺紋槽的長度相適配，邊緣的固定柱和回轉滾筒機另一端邊緣的距離與轉動套二和轉動套一相適配，轉動套二、轉動套一均與固定軸滑動連接，且轉動的轉動套二與固定柱順利旋入旋出。

7、作為本發明優選的一種技術方案，所述回轉滾筒機的兩端設置有刮動結構，所述刮動結構包括連接板和兩個連接桿，兩個連接桿分別焊接于連接板兩端部，且兩個連接板的端部分別與轉動圈一和轉動圈二內部滑動連接，連接板的底端焊接有一排刮板，刮板的材質是軟金屬材質，刮板的長度大于相鄰兩個固定軸的間距，且刮板與回轉滾筒機的內壁相接觸，兩個連接桿的圓柱面均設置有一體制造的固定板和撥動桿，撥動桿邊緣的位置與固定軸的邊緣相對齊，轉動圈一的內部且位于連接桿端部開設有滑動孔，轉動圈一的滑動孔與連接桿活動連接，連接桿的外部設置有伸縮彈簧。

8、作為本發明優選的一種技術方案，所述撥動桿的兩端與轉動套二相接觸，且伸縮彈簧的端部與固定板相連接，伸縮彈簧用于推動固定板移動。

9、作為本發明優選的一種技術方案，所述連接板沿著連接桿的軸線方向移動，且刮板的底端邊緣與回轉滾筒機的內壁滑動連接，刮板用于清潔粘附在回轉滾筒機內壁的異物，驅動輪處安裝有步進電機，步進電機用于將連接板轉動到最底端。

10、作為本發明優選的一種技術方案，所述連接板的圓柱面設置有敲擊結構，所述敲擊結構包括凸輪，凸輪與固定板一體制造，且凸輪與回轉滾筒機的內壁相接觸，轉動圈一的內壁旋有限位柱，且限位柱與連接桿位置相對齊，連接桿的圓柱面開設有限位槽，限位槽的內部與限位柱端部滑動連接。

11、作為本發明優選的一種技術方案，所述限位槽的形狀為波浪線狀段和直線段，限位槽的波浪線狀段與限位柱滑動，凸輪和撥動桿來回擺動，且撥動桿的端面與轉動套二端面滑動連接。

12、與現有技術相比，本發明的有益效果是：

13、設置有清潔結構，直齒輪與轉動圈一嚙合，從而使得轉動套一和轉動套二轉動，轉動套一的清潔刷可以將回轉滾筒機的內壁進行清潔，利用固定柱和螺紋槽將轉動套一進行移動，從而清潔刷可以將整個回轉滾筒機的內壁進行清潔；

14、清潔結構和刮動結構相配合，轉動套二推動撥動桿使得刮板對回轉滾筒機內壁進行刮動，刮板將回轉滾筒機的內壁的異物進行刮動，在伸縮彈簧作用下可以將連接板反復移動，可以將回轉滾筒機的內部異物清潔干凈；

15、清潔結構和敲擊結構相配合，固定板沿著連接桿移動，凸輪端部沿著限位槽內部從而使得固定板進行擺動，撥動桿和凸輪可以將回轉滾筒機的內壁進行敲擊。

技術特征：

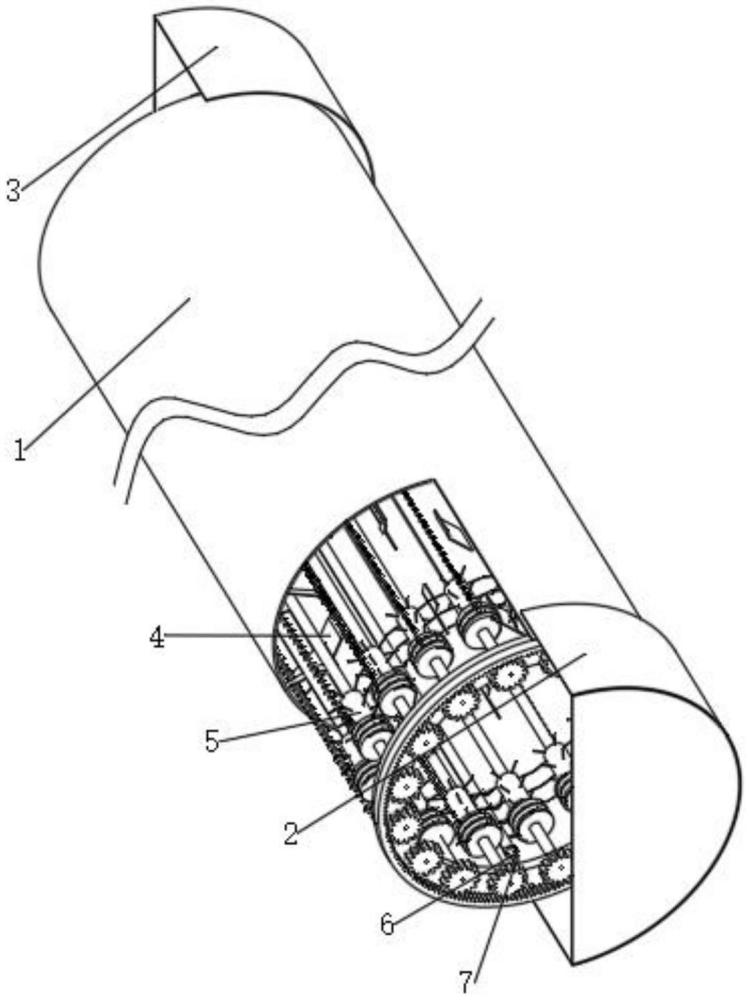

1.一種用于糧食干燥設備的清理裝置，包括回轉滾筒機(1)、固定端一(2)、固定端二(3)、驅動輪(8)和鼓風機(9)，所述回轉滾筒機(1)與固定端一(2)和固定端二(3)相對轉動，驅動輪(8)設置于回轉滾筒機(1)的頂端，且固定端一(2)與鼓風機(9)的端部相連接；其特征在于，所述回轉滾筒機(1)的內壁設置有撥動塊(4)，所述回轉滾筒機(1)的內部設置有清潔結構(5)，所述清潔結構(5)包括內齒輪圈(51)，所述內齒輪圈(51)設置于固定端一(2)的內壁，回轉滾筒機(1)的兩端內壁分別安裝有轉動圈一(52)和轉動圈二(53)，轉動圈一(52)與內齒輪圈(51)相對轉動，轉動圈一(52)和轉動圈二(53)之間架設有一圈固定軸(54)，固定軸(54)的截面為正多邊形狀，所述固定軸(54)的端部且位于轉動圈一(52)處設置有直齒輪(55)，直齒輪(55)與內齒輪圈(51)相嚙合，每個固定軸(54)的外部均設置有轉動套一(56)，轉動套一(56)與固定軸(54)的外部滑動連接，轉動套一(56)的外部設置有清潔刷(57)，且清潔刷(57)與回轉滾筒機(1)的內壁相接觸，清潔刷(57)用于清潔回轉滾筒機(1)的內壁和撥動塊(4)表面。

2.根據權利要求1所述的一種用于糧食干燥設備的清理裝置，其特征在于，所述固定軸(54)呈環形陣列布置在轉動圈一(52)的內部，固定軸(54)與轉動圈一(52)轉動連接，且轉動套一(56)繞著內齒輪圈(51)軸線公轉的同時轉動套一(56)繞著固定軸(54)軸線自轉。

3.根據權利要求2所述的一種用于糧食干燥設備的清理裝置，其特征在于，所述回轉滾筒機(1)的內壁且位于每一個固定軸(54)處均設置有一排固定柱(59)，固定柱(59)呈線性陣列布置，固定軸(54)的外部且位于轉動套一(56)的端部一體設置有轉動套二(58)，每個轉動套二(58)的外部開設有螺紋槽(510)，螺紋槽(510)的螺距與固定柱(59)的間距相同。

4.根據權利要求3所述的一種用于糧食干燥設備的清理裝置，其特征在于，邊緣的所述固定柱(59)和回轉滾筒機(1)一端邊緣的距離與螺紋槽(510)的長度相適配，邊緣的固定柱(59)和回轉滾筒機(1)另一端邊緣的距離與轉動套二(58)和轉動套一(56)相適配，轉動套二(58)、轉動套一(56)均與固定軸(54)滑動連接，且轉動的轉動套二(58)與固定柱(59)順利旋入旋出。

5.根據權利要求4所述的一種用于糧食干燥設備的清理裝置，其特征在于，所述回轉滾筒機(1)的兩端設置有刮動結構(6)，所述刮動結構(6)包括連接板(62)和兩個連接桿(61)，兩個連接桿(61)分別焊接于連接板(62)兩端部，且兩個連接板(62)的端部分別與轉動圈一(52)和轉動圈二(53)內部滑動連接，連接板(62)的底端焊接有一排刮板(63)，刮板(63)的材質是軟金屬材質，刮板(63)的長度大于相鄰兩個固定軸(54)的間距，且刮板(63)與回轉滾筒機(1)的內壁相接觸，兩個連接桿(61)的圓柱面均設置有一體制造的固定板(64)和撥動桿(65)，撥動桿(65)邊緣的位置與固定軸(54)的邊緣相對齊，轉動圈一(52)的內部且位于連接桿(61)端部開設有滑動孔(66)，轉動圈一(52)的滑動孔(66)與連接桿(61)活動連接，連接桿(61)的外部設置有伸縮彈簧(67)。

6.根據權利要求5所述的一種用于糧食干燥設備的清理裝置，其特征在于，所述撥動桿(65)的兩端與轉動套二(58)相接觸，且伸縮彈簧(67)的端部與固定板(64)相連接，伸縮彈簧(67)用于推動固定板(64)移動。

7.根據權利要求6所述的一種用于糧食干燥設備的清理裝置，其特征在于，所述連接板(62)沿著連接桿(61)的軸線方向移動，且刮板(63)的底端邊緣與回轉滾筒機(1)的內壁滑動連接，刮板(63)用于清潔粘附在回轉滾筒機(1)內壁的異物，驅動輪(8)處安裝有步進電機，步進電機用于將連接板(62)轉動到最底端。

8.根據權利要求7所述的一種用于糧食干燥設備的清理裝置，其特征在于，所述連接板(62)的圓柱面設置有敲擊結構(7)，所述敲擊結構(7)包括凸輪(71)，凸輪(71)與固定板(64)一體制造，且凸輪(71)與回轉滾筒機(1)的內壁相接觸，轉動圈一(52)的內壁旋有限位柱(72)，且限位柱(72)與連接桿(61)位置相對齊，連接桿(61)的圓柱面開設有限位槽(73)，限位槽(73)的內部與限位柱(72)端部滑動連接。

9.根據權利要求8所述的一種用于糧食干燥設備的清理裝置，其特征在于，所述限位槽(73)的形狀為波浪線狀段和直線段，限位槽(73)的波浪線狀段與限位柱(72)滑動，凸輪(71)和撥動桿(65)來回擺動，且撥動桿(65)的端面與轉動套二(58)端面滑動連接。

技術總結
本發明公開了一種用于糧食干燥設備的清理裝置，涉及糧食干燥設備技術領域，包括回轉滾筒機、固定端一、固定端二、驅動輪和鼓風機，所述回轉滾筒機與固定端一和固定端二相對轉動，驅動輪設置于回轉滾筒機的頂端；本發明通過轉動套一的清潔刷可以將回轉滾筒機的內壁進行清潔，利用固定柱和螺紋槽將轉動套一進行移動，從而清潔刷可以將整個回轉滾筒機的內壁進行清潔，轉動套二推動撥動桿使得刮板對回轉滾筒機內壁進行刮動，在伸縮彈簧作用下可以將連接板反復移動，可以將回轉滾筒機的內部異物清潔干凈，固定板沿著連接桿移動，凸輪端部沿著限位槽內部從而使得固定板進行擺動，撥動桿和凸輪可以將回轉滾筒機的內壁進行敲擊。

技術研發人員：曹鵬飛,喬印虎,管文武,張強,徐旭,何俊蓉
受保護的技術使用者：安徽云龍糧機有限公司
技術研發日：
技術公布日：2025/4/24
