本發明屬于污水處理領域，具體涉及一種污水生物處理試驗裝置及其使用方法。

背景技術：

1、污水處理對于保障人類健康，促進經濟發展和保護生態環境具有重要的意義。通過有效的污水處理，可以減少疾病傳播、提高水資源利用效率、促進生態平衡和可持續發展。生物處理利用微生物的代謝作用分解有機物，是最重要的污水處理方法之一，主要包括活性污泥法和生物膜法。但每個污水處理廠進水水質均不一樣，在進行大規模設計之前，通過小試裝置可以初步評估處理工藝的效果和可行性，確定最佳設計參數。因此，一種可切換工藝流程、可調整運行參數的污水生物處理試驗裝置的研發十分有必要。

技術實現思路

1、本發明的目的是提供一種污水生物處理試驗裝置，以便于污水處理廠進行多種工藝試驗和評估。

2、本發明的另一目的是提供一種污水生物處理試驗裝置的使用方法。

3、本發明的技術方案是：一種污水生物處理試驗裝置，包括多個依次連通的反應池、以及沉淀池，多個反應池依次為第一反應池、第二反應池、第三反應池、第四反應池、第五反應池、第六反應池、第七反應池、第八反應池、第一好氧池、第二好氧池、缺氧池、第三好氧池；相鄰的反應池之間可連通可截斷；反應池上設有接口，接口上設有閥門，通過在接口上安裝軟管使得反應池與反應池之間連通以及反應池與沉淀池之間連通，從而構成不同的工藝模式。第一反應池、第二反應池、第三反應池、第四反應池、第五反應池、第六反應池、第七反應池、第八反應池根據工藝模式可作為預缺氧池、厭氧池、缺氧池或好氧池。

4、作為本發明的進一步改進，為節約占地，合理布局反應池，第一反應池、第二反應池、第三反應池、第四反應池、第五反應池、第六反應池、第七反應池、第八反應池為一體設計，構成第一池體單元，第一池體單元內通過多個第一隔板分隔為上述反應池，第一隔板上設有第一連通口以供相鄰的反應池連通，第一連通口處可拆卸連接有第一插板；第一好氧池、第二好氧池、缺氧池、第三好氧池為一體設計，構成第二池體單元，第二池體單元內通過多個第二隔板分隔為上述反應池，第二隔板上設有第二連通口以供相鄰的反應池連通，第二連通口處可拆卸連接有第二插板。

5、作為本發明的進一步改進，接口具體設置如下：第一反應池上設有第一單元a接口和第一單元b接口；第二反應池上設有第一單元c接口；第三反應池上設有第一單元d接口、第一單元e接口和第一單元f接口；第四反應池上設有第一單元g接口、第一單元h接口和第一單元i接口；第五反應池上設有第一單元j接口；第七反應池上設有第一單元k接口和第一單元l接口；第八反應池上設有第一單元m接口和第一單元n接口；第一好氧池上設有第二單元a接口、第二單元b接口和第二單元c接口；第二好氧池上設有第二單元d接口和第二單元e接口；缺氧池上設有第二單元f接口、第二單元g接口、第二單元h接口和第二單元k接口；第三好氧池上設有第二單元i接口和第二單元j接口。

6、作為本發明的進一步改進，沉淀池采用豎流式沉淀池，沉淀池上部設有中間導流筒，沉淀池設有污水出口、污泥回流口和污泥出口。

7、作為本發明的進一步改進，沉淀池設有兩個或兩個以上，各沉淀池為并聯關系。

8、作為本發明的進一步改進，第一池體單元的各反應池上分別設有第一取樣口，第二池體單元的各反應池上分別設有第二取樣口，沉淀池上設有第三取樣口，第一取樣口、第二取樣口和第三取樣口上均設有閥門。

9、作為本發明的進一步改進，根據反應池與反應池之間連通以及反應池與沉淀池之間不同的連通方式，構成不同的工藝模式，具體的工藝模式及其連通方式如下：

10、a、五段法工藝模式：所有第一插板和第二插板均抽出，第一單元n接口與第二單元a接口之間連通；污水進水泵的輸出端分別連接至第一單元a接口、第一單元c接口、第一單元d接口、第二單元f接口；第二單元j接口與中間導流筒之間連通；第二單元d接口與第一單元f接口之間連通且其間設有第一硝化液回流泵；第二單元i接口與第二單元h接口之間連通且其間設有第二硝化液回流泵；污泥回流口與第一單元b接口之間連通且其間設有污泥回流泵；加藥箱通過碳源投加泵分別與第一單元e接口、第二單元g接口；第一反應池作為預缺氧池，第二反應池作為厭氧池，第三反應池、第四反應池、第五反應池和第六反應池均作為缺氧池；第七反應池、第八反應池作為好氧池；

11、b、多段多級ao工藝模式：所有第一插板均抽出，不使用第二池體單元；污水進水泵的輸出端分別連接至第一單元a接口、第一單元g接口、第一單元k接口；第一單元n接口與中間導流筒之間連通；污泥回流口與第一單元b接口之間連通且其間設有污泥回流泵；加藥箱通過碳源投加泵與第一單元l接口連接；第一反應池、第二反應池均作為厭氧池，第三反應池、第六反應池、第八反應池均作為好氧池，第四反應池、第五反應池、第七反應池均作為缺氧池；

12、c、mbbr工藝模式：在第一反應池與第二反應池之間的第一連通口處、第二反應池與第三反應池之間的第一連通口處、第三反應池與第四反應池之間的第一連通口處分別安裝攔截網；在第四反應池和第五反應池之間的第一連通口處安裝第一插板，第五反應池、第六反應池、第七反應池、第八反應池、第一好氧池、第二好氧池、缺氧池、第三好氧池均不使用；污水進水泵的輸出端分別連接至第一單元a接口、第一單元c接口、第一單元d接口；第一單元i接口與中間導流筒之間連通；第一單元h接口與第一單元f接口之間連通且其間設有第一硝化液回流泵；污泥回流口與第一單元b接口之間連通且其間設有污泥回流泵；加藥箱通過碳源投加泵與第一單元e接口連接；第一反應池作為預缺氧池，第二反應池作為厭氧池，第三反應池作為缺氧池，第四反應池作為好氧池。

13、本發明的有益效果是：本發明裝置結構簡單、功能豐富、工藝調節方式靈活。通過反應池接口之間的連接、插板的安裝，可改變工藝的運行條件，切換不同的運行工藝，有極強的功能擴展性，一套裝置可進行多項污水生物處理實驗。此外，此裝置造價低廉，裝置運輸及搭建方便，可重復利用，自由組合，在污水處理領域具有很高的應用價值。

技術特征：

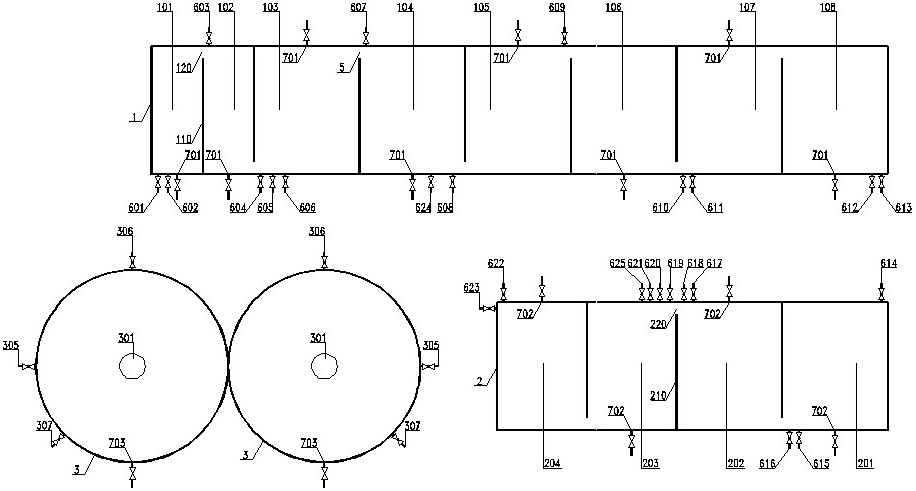

1.一種污水生物處理試驗裝置，其特征在于：包括多個依次連通的反應池、以及沉淀池（3），多個反應池依次為第一反應池（101）、第二反應池（102）、第三反應池（103）、第四反應池（104）、第五反應池（105）、第六反應池（106）、第七反應池（107）、第八反應池（108）、第一好氧池（201）、第二好氧池（202）、缺氧池（203）、第三好氧池（204）；相鄰的反應池之間可連通可截斷；反應池上設有接口，接口上設有閥門，通過在接口上安裝軟管使得反應池與反應池之間連通以及反應池與沉淀池（3）之間連通，從而構成不同的工藝模式。

2.根據權利要求1所述的一種污水生物處理試驗裝置，其特征在于：所述第一反應池（101）、第二反應池（102）、第三反應池（103）、第四反應池（104）、第五反應池（105）、第六反應池（106）、第七反應池（107）、第八反應池（108）為一體設計，構成第一池體單元（1），第一池體單元（1）內通過多個第一隔板（110）分隔為上述反應池，第一隔板（110）上設有第一連通口（120）以供相鄰的反應池連通，第一連通口（120）處可拆卸連接有第一插板（130）；所述第一好氧池（201）、第二好氧池（202）、缺氧池（203）、第三好氧池（204）為一體設計，構成第二池體單元（2），第二池體單元（2）內通過多個第二隔板（210）分隔為上述反應池，第二隔板（210）上設有第二連通口（220）以供相鄰的反應池連通，第二連通口（220）處可拆卸連接有第二插板。

3.根據權利要求2所述的一種污水生物處理試驗裝置，其特征在于：所述接口具體設置如下：第一反應池（101）上設有第一單元a接口（601）和第一單元b接口（602）；第二反應池（102）上設有第一單元c接口（603）；第三反應池（103）上設有第一單元d接口（604）、第一單元e接口（605）和第一單元f接口（606）；第四反應池（104）上設有第一單元g接口（607）、第一單元h接口（630）和第一單元i接口（608）；第五反應池（105）上設有第一單元j接口（609）；第七反應池（107）上設有第一單元k接口（610）和第一單元l接口（611）；第八反應池（108）上設有第一單元m接口（612）和第一單元n接口（613）；第一好氧池（201）上設有第二單元a接口（614）、第二單元b接口（615）和第二單元c接口（616）；第二好氧池（202）上設有第二單元d接口（617）和第二單元e接口（618）；缺氧池（203）上設有第二單元f接口（619）、第二單元g接口（620）、第二單元h接口（621）和第二單元k接口（625）；第三好氧池（204）上設有第二單元i接口（622）和第二單元j接口（623）。

4.根據權利要求3所述的一種污水生物處理試驗裝置，其特征在于：所述沉淀池（3）采用豎流式沉淀池，沉淀池（3）上部設有中間導流筒（301），沉淀池（3）設有污水出口（305）、污泥回流口（306）和污泥出口（307）。

5.根據權利要求4所述的一種污水生物處理試驗裝置，其特征在于：所述沉淀池（3）設有兩個或兩個以上，各沉淀池（3）為并聯關系。

6.根據權利要求2-5中任一項所述的一種污水生物處理試驗裝置，其特征在于：第一池體單元（1）的各反應池上分別設有第一取樣口（701），第二池體單元（2）的各反應池上分別設有第二取樣口（702），沉淀池（3）上設有第三取樣口（703），第一取樣口（701）、第二取樣口（702）和第三取樣口（703）上均設有閥門。

7.一種根據權利要求4所述的污水生物處理試驗裝置的使用方法，其特征在于：根據反應池與反應池之間連通以及反應池與沉淀池（3）之間不同的連通方式，構成不同的工藝模式，具體的工藝模式及其連通方式如下：

技術總結
本發明公開了一種污水生物處理試驗裝置及其使用方法，屬于污水處理領域。本發明包括多個依次連通的反應池、以及沉淀池，多個反應池依次為第一反應池、第二反應池、第三反應池、第四反應池、第五反應池、第六反應池、第七反應池、第八反應池、第一好氧池、第二好氧池、缺氧池、第三好氧池；相鄰的反應池之間可連通可截斷；反應池上設有接口，接口上設有閥門，通過在接口上安裝軟管使得反應池與反應池之間連通以及反應池與沉淀池之間連通，從而構成不同的工藝模式。根據反應池與反應池之間連通以及反應池與沉淀池之間不同的連通方式，構成五段法工藝模式、多段多級AO工藝模式、MBBR工藝模式。本發明可改變工藝運行條件，切換不同的運行工藝。

技術研發人員：李建,常鶯娜,王海梅,王斌,馬小蕾,師旭軍,王鈺,張家軒
受保護的技術使用者：中國市政工程西北設計研究院有限公司
技術研發日：
技術公布日：2025/4/24
