本發明涉及污泥干燥裝置，尤其涉及一種帶式污泥干燥裝置。

背景技術：

1、污泥干燥可以減少體積和重量、?降低處理難度和成本、?改善污泥的利用價值、達到?環保要求。

2、干燥后的污泥可以直接用于制造建材或作為農業肥料，而未干燥的污泥則難以直接利用?。

3、一般的污泥干燥裝置的干燥效率并不是高的，且污泥中會存在硬石頭，若在干燥中不去除，則需要下一道流程進行干燥污泥，這是比較浪費的。

4、如現有技術中，中國專利申請?zhí)?01920249911.6?一種帶式污泥干燥裝置，其通過擠壓輪進行擠壓水的方式，且內部依然會有大量水，其雖然可以達到一定的干燥效果，但其內部的水依然需要下一道干燥流程進行長時間干燥作業。且污泥中的硬石頭依然不可以去除，這是需要改進的。

5、為了提高干燥的效率和去除污泥中的硬石頭，設計了一種帶式污泥干燥裝置，可以通過陣列的棱柱形翻土板高效翻動污泥，并將污泥打散，從而便于將其中的硬石頭去除，在打散翻動過程中的污泥可以被更好的烘干干燥，裝置可以大批量高效干燥污泥和去除硬石頭。

技術實現思路

1、本發明要解決的技術問題是克服現有技術存在的缺陷，本發明提出了一種帶式污泥干燥裝置，可以通過陣列的棱柱形翻土板高效翻動污泥，并將污泥打散，從而便于將其中的硬石頭去除，在打散翻動過程中的污泥可以被更好的烘干干燥，裝置可以大批量高效干燥污泥和去除硬石頭。

2、為解決上述技術問題，本發明采用的技術方案是：一種帶式污泥干燥裝置，包括：

3、作業箱，所述作業箱的頂部左側設置有進料口，所述作業箱的右側開設有出料口；

4、污泥傳送帶，置于作業箱內，用于傳送污泥；

5、高效翻土機構，用于將污泥傳送帶上的污泥翻土，所述高效翻土機構包括設置在作業箱內的第二軸承板，所述第二軸承板底部限位轉動連接有圓環板，所述圓環板底部固定連接有滑軌板，所述滑軌板上左右限位滑動連接有限位滑塊，所述限位滑塊的底部設置有第二安裝板，所述第二安裝板的底部陣列排布多個棱柱形翻土板，還包括驅動機構，所述驅動機構使得動力元件保持靜止的狀態下使得圓環板圓周轉動或使得第二安裝板沿著滑軌板來回滑動，使得污泥被高效翻土并將土中硬石塊去除；

6、干燥烘干機構，置于作業箱內。

7、進一步地，所述作業箱的底部固定連接有支撐板。

8、進一步地，所述作業箱內固定連接有呈傾斜狀的斜導料框，所述斜導料框的底部靠近污泥傳送帶的左側頂部，所述作業箱內固定連接有呈傾斜狀的導料板，所述導料板置于污泥傳送帶的右側底部，所述導料板的末端貫穿出料口。

9、進一步地，所述作業箱內限位轉動連接有第一轉動柱，兩個所述第一轉動柱的中部外壁均固定連接有轉筒，兩個所述轉筒共同套有與其配合的污泥傳送帶，所述污泥傳送帶的兩側均與作業箱的內壁之間有預設的空間，便于將硬石塊去除；

10、還包括安裝在作業箱外壁的第二電機，所述第二電機的動力輸出端與其中一個第一轉動柱連接。

11、進一步地，所述干燥烘干機構包括安裝在作業箱外壁的加熱箱，所述加熱箱內安裝有電熱絲，所述加熱箱上安裝有鼓風機，所述鼓風機的吹風口與加熱箱一側連通，所述加熱箱的另一側連通有熱風管，所述熱風管的末端置于作業箱內。

12、進一步地，所述限位滑塊底部固定連接有第二連接板，所述第二連接板的底部固定安裝第二安裝板。

13、進一步地，所述驅動機構包括第一安裝板，所述第一安裝板固定安裝在作業箱內壁，所述第一安裝板的底部固定連接有至少兩個伸縮桿，所述伸縮桿的底部固定連接有第二軸承板，所述第二軸承板的底部限位轉動連接有圓環板，所述圓環板的外壁圓周均勻分布有多個齒條，所述第一安裝板上限位轉動連接有第二轉動柱，所述第二轉動柱的外壁固定連接有第三齒輪，所述第三齒輪與齒條相互嚙合，在齒條上下移動時第三齒輪均與齒條嚙合；

14、所述第一安裝板上限位轉動連接有螺紋桿，所述第二軸承板螺紋連接在螺紋桿的外壁，用于使得第二軸承板上下豎直移動；

15、所述圓環板的底部固定連接有第三軸承圓板，所述第三軸承圓板的軸心限位轉動連接有第二花鍵軸，所述第二花鍵軸的底部固定連接有圓盤，所述圓盤的外壁固定連接有第一連接板，所述第一連接板遠離圓盤的一側鉸接有鉸接桿，所述鉸接桿遠離第一連接板的一側與限位滑塊鉸接；

16、所述第二花鍵軸限位轉動連接在第二軸承板上，所述第一安裝板上限位轉動連接有第二花鍵軸套，所述第二花鍵軸上下限位滑動連接在第二花鍵軸套內；

17、還包括高效轉動機構，所述高效轉動機構使得第二轉動柱、第二花鍵軸套、螺紋桿分別單獨轉動，從而使得棱柱形翻土板以多種角度橫向推動污泥，然后再左右擺動推動污泥，使得污泥被很好翻身，在翻身結束后，使得棱柱形翻土板左右擺動大的角度將污泥中的硬石頭從污泥傳送帶的前后側推出，使得干燥結束后且沒有硬石頭的污泥傳送出去。

18、進一步地，所述高效轉動機構包括第二齒輪，所述第二轉動柱、第二花鍵軸套、螺紋桿的外壁均固定連接有第二齒輪，三個所述第二齒輪互不接觸，所述第一安裝板上限位轉動連接有三個第一花鍵軸，三個所述第一花鍵軸的外壁均固定連接有皮帶配合齒輪，三個所述皮帶配合齒輪共同套有齒輪配合皮帶，使得三個第一花鍵軸同步轉動，三個所述第一花鍵軸的外壁均上下限位滑動連接有第一花鍵軸套，三個所述第一花鍵軸套的外壁均固定連接有第一齒輪，三個所述第一花鍵軸套上均設置有上下移動機構，三個所述第一齒輪可分別與三個第二齒輪嚙合，從而分別帶動第二轉動柱、第二花鍵軸套、螺紋桿轉動；三個所述第一齒輪互不接觸；

19、所述作業箱的頂部固定安裝有第一電機，所述第一電機的動力輸出端與側邊的第一花鍵軸連接。

20、進一步地，所述上下移動機構包括第一軸承板，所述第一花鍵軸套的外壁限位轉動連接有第一軸承板，所述第一安裝板上固定安裝有電動伸縮桿，所述電動伸縮桿與第一軸承板連接。

21、進一步地，還包括控制器，所述控制器上設置有多個控制按鈕和顯示屏，所述控制器與電動伸縮桿、電熱絲、第二電機、第一電機、鼓風機電性連接，用于控制裝置的作業。

22、與現有技術相比，本發明的有益效果包括：

23、裝置可以使得污泥被棱柱形翻土板橫向多角度橫向推動翻土，也可以使得左右擺動，使得從污泥的前側向后側推動，將較大面積的污泥打散和翻土，且翻土的狀態相比較傳統的簡單抬起更徹底更好，從而加快干燥的速度，提高污泥的干燥效率；

24、裝置可以將干燥打散后的硬石頭篩除，從而可以得到無硬石塊的營養土，便于使用；

25、裝置全自動化，且高效，適合于大批量污泥干燥處理作業；

26、裝置的使用壽命長，且維護簡單，維護成本低。

技術特征：

1.一種帶式污泥干燥裝置，其特征在于，包括：

2.根據權利要求1所述的一種帶式污泥干燥裝置，其特征在于，所述作業箱（1）的底部固定連接有支撐板（2）。

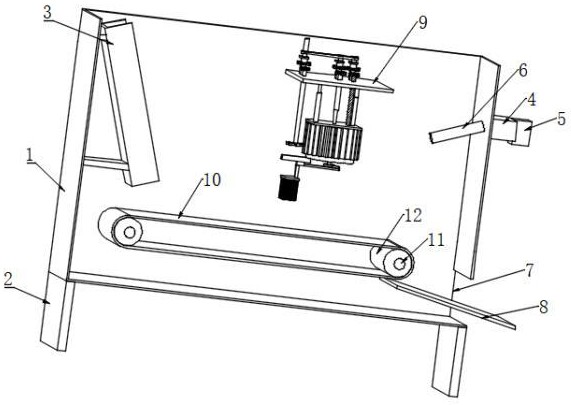

3.根據權利要求1所述的一種帶式污泥干燥裝置，其特征在于，所述作業箱（1）內固定連接有呈傾斜狀的斜導料框（3），所述斜導料框（3）的底部靠近污泥傳送帶（10）的左側頂部，所述作業箱（1）內固定連接有呈傾斜狀的導料板（8），所述導料板（8）置于污泥傳送帶（10）的右側底部，所述導料板（8）的末端貫穿出料口（7）。

4.根據權利要求1所述的一種帶式污泥干燥裝置，其特征在于，所述作業箱（1）內限位轉動連接有第一轉動柱（11），兩個所述第一轉動柱（11）的中部外壁均固定連接有轉筒（12），兩個所述轉筒（12）共同套有與其配合的污泥傳送帶（10），所述污泥傳送帶（10）的兩側均與作業箱（1）的內壁之間有預設的空間，便于將硬石塊去除；

5.根據權利要求4所述的一種帶式污泥干燥裝置，其特征在于，所述干燥烘干機構包括安裝在作業箱（1）外壁的加熱箱（4），所述加熱箱（4）內安裝有電熱絲（41），所述加熱箱（4）上安裝有鼓風機（5），所述鼓風機（5）的吹風口與加熱箱（4）一側連通，所述加熱箱（4）的另一側連通有熱風管（6），所述熱風管（6）的末端置于作業箱（1）內。

6.根據權利要求1所述的一種帶式污泥干燥裝置，其特征在于，所述限位滑塊（34）底部固定連接有第二連接板（35），所述第二連接板（35）的底部固定安裝第二安裝板（36）。

7.根據權利要求5所述的一種帶式污泥干燥裝置，其特征在于，所述驅動機構包括第一安裝板（9），所述第一安裝板（9）固定安裝在作業箱（1）內壁，所述第一安裝板（9）的底部固定連接有至少兩個伸縮桿（24），所述伸縮桿（24）的底部固定連接有第二軸承板（38），所述第二軸承板（38）的底部限位轉動連接有圓環板（28），所述圓環板（28）的外壁圓周均勻分布有多個齒條（29），所述第一安裝板（9）上限位轉動連接有第二轉動柱（22），所述第二轉動柱（22）的外壁固定連接有第三齒輪（23），所述第三齒輪（23）與齒條（29）相互嚙合，在齒條（29）上下移動時第三齒輪（23）均與齒條（29）嚙合；

8.根據權利要求7所述的一種帶式污泥干燥裝置，其特征在于，所述高效轉動機構包括第二齒輪（21），所述第二轉動柱（22）、第二花鍵軸套（25）、螺紋桿（26）的外壁均固定連接有第二齒輪（21），三個所述第二齒輪（21）互不接觸，所述第一安裝板（9）上限位轉動連接有三個第一花鍵軸（16），三個所述第一花鍵軸（16）的外壁均固定連接有皮帶配合齒輪，三個所述皮帶配合齒輪共同套有齒輪配合皮帶（17），使得三個第一花鍵軸（16）同步轉動，三個所述第一花鍵軸（16）的外壁均上下限位滑動連接有第一花鍵軸套（19），三個所述第一花鍵軸套（19）的外壁均固定連接有第一齒輪（20），三個所述第一花鍵軸套（19）上均設置有上下移動機構，三個所述第一齒輪（20）可分別與三個第二齒輪（21）嚙合，從而分別帶動第二轉動柱（22）、第二花鍵軸套（25）、螺紋桿（26）轉動；三個所述第一齒輪（20）互不接觸；

9.根據權利要求8所述的一種帶式污泥干燥裝置，其特征在于，所述上下移動機構包括第一軸承板（18），所述第一花鍵軸套（19）的外壁限位轉動連接有第一軸承板（18），所述第一安裝板（9）上固定安裝有電動伸縮桿（40），所述電動伸縮桿（40）與第一軸承板（18）連接。

10.根據權利要求9所述的一種帶式污泥干燥裝置，其特征在于，還包括控制器，所述控制器上設置有多個控制按鈕和顯示屏，所述控制器與電動伸縮桿（40）、電熱絲（41）、第二電機（15）、第一電機（14）、鼓風機（5）電性連接，用于控制裝置的作業。

技術總結
本發明涉及污泥干燥裝置技術領域，具體為一種帶式污泥干燥裝置，包括作業箱，所述作業箱的頂部左側設置有進料口，所述作業箱的右側開設有出料口；污泥傳送帶，置于作業箱內，用于傳送污泥；高效翻土機構，用于將污泥傳送帶上的污泥翻土，所述高效翻土機構包括設置在作業箱內的第二軸承板，所述第二軸承板底部限位轉動連接有圓環板，所述圓環板底部固定連接有滑軌板，所述滑軌板上左右限位滑動連接有限位滑塊，所述限位滑塊的底部設置有第二安裝板。該裝置可以通過陣列的棱柱形翻土板高效翻動污泥，并將污泥打散，從而便于將其中的硬石頭去除，在打散翻動過程中的污泥可以被更好的烘干干燥，裝置可以大批量高效干燥污泥和去除硬石頭。

技術研發人員：唐昭立,蔡旺家,王偉杰
受保護的技術使用者：嘉興美旺機械制造有限公司
技術研發日：
技術公布日：2025/4/24
