本實用新型涉及氣體凈化領域，具體涉及一種填料塔用防波板。

背景技術：

填料塔是塔設備的一種。塔內填充適當高度的填料，以增加兩種流體間的接觸表面。例如應用于氣體吸收時，液體由塔的上部通過分布器進入，沿填料表面下降。氣體則由塔的下部通過填料孔隙逆流而上，與液體密切接觸而相互作用。結構較簡單，檢修較方便。廣泛應用于氣體吸收、蒸餾、萃取等操作。為了強化生產，提高氣流速度，使在乳化狀態下操作時，稱乳化填料塔或乳化塔。

目前，CO2脫除領域的填料塔，塔底液位的穩定是保證操作的重要條件之一，只有塔底的液位穩定，才能保證溶液吸收的穩定，一般情況下，多用塔底溶液的排出量來控制塔底液位。但在實際操作過程中，溶液與氣體充分接觸吸收，落到塔釜時會造成塔釜液面波動很大，造成遠傳及現場液位指示不準確，從而導致液位控制失誤，造成塔內液位過高或者過低。如果液面過高會造成氣體帶液，液面過低甚至抽空會造成氣體高壓竄低壓引起事故，尤其是有泵抽吸時會引起泵抽空，嚴重時會引起泵的汽蝕。現有的填料塔防波板設計過于簡單，穩定性差。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種填料塔用防波板，方便生活中的使用，增加使用的安全性、穩定性。

為了解決上述技術問題，本實用新型提供了如下的技術方案：一種填料塔用防波板，包括填料塔，所述填料塔的頂部和底部分別設有液體進口和液體出口，所述填料塔內設有下部側壁與底部邊側位置對應的圓孔套件，所述圓孔套件內套設導向桿，所述填料塔內的下部側壁圓孔套件頂部塞入套帽固定導向桿，所述導向桿共同穿設防波板，所述防波板的板面凸出呈弧形形狀，所述防波板的凹陷內側面中部設有連桿，所述連桿的端部設有配重球。

優選的，所述圓孔套件與導向桿可設為矩形形狀、五邊形形狀或者其他形狀，所述導向桿的數量設為三根。

優選的，所述防波板上設有與導向桿形狀相同的通孔。

優選的，所述連桿的長度設為超過防波板的平面。

優選的，所述配重球設為防水配重球。

本實用新型所達到的有益效果是：該填料塔用防波板，填料塔底部下落液體時，防波板被液體抬起，液體位于防波板的下方，使得液體波動變小，難以上濺，形成液位上升阻力，配重球使防波板有一個下拉的力，增加了防波板的穩定性，而圓孔套件與導向桿為套設固定，整個防波板全部可以拆卸，整個防波板裝置，易于拆卸，便于組裝，穩定性更好。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1是本實用新型一種填料塔用防波板整體結構示意圖；

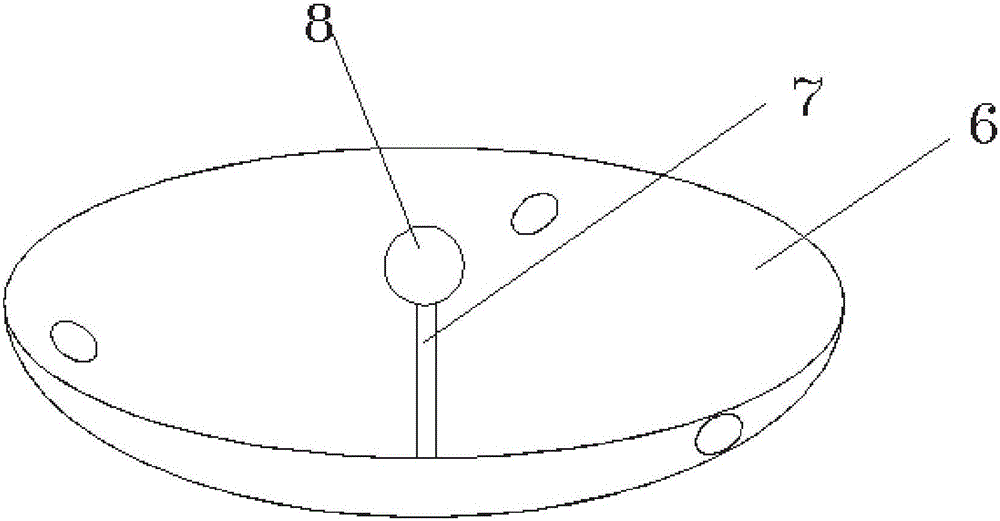

圖2是本實用新型一種填料塔用防波板防波板結構示意圖；

圖3是本實用新型一種填料塔用防波板圓孔套件俯視示意圖；

圖中：1、填料塔，2、液體進口，3、液體出口，4、圓孔套件，5、導向桿，6、防波板，7、連桿，8、配重球。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例1

如圖1、圖2和圖3所示，本實施例的一種填料塔用防波板，包括填料塔1，所述填料塔1的頂部和底部分別設有液體進口2和液體出口3，所述填料塔1內設有下部側壁與底部邊側位置對應的圓孔套件4，所述圓孔套件4內套設導向桿5，所述填料塔1內的下部側壁圓孔套件4頂部塞入套帽固定導向桿5，所述導向桿5共同穿設防波板6，所述防波板6的板面凸出呈弧形形狀，所述防波板6的凹陷內側面中部設有連桿7，所述連桿7的端部設有配重球8。

所述圓孔套件4與導向桿5可設為矩形形狀、五邊形形狀或者其他形狀，所述導向桿5的數量設為三根，便于制造，更加穩定；所述防波板6上設有與導向桿5形狀相同的通孔，方便穿過；所述連桿7的長度設為超過防波板6的平面，便于重心下移，增加穩定性；所述配重球8設為防水配重球，防止配重球8吸水增重。

需要說明的是，本實用新型一種填料塔用防波板，在填料塔1內設有下部側壁與底部邊側位置對應的圓孔套件4，利用圓孔套件4和套帽套設、固定導向桿5，利用導向桿5共同導向、固定防波板6，將防波板6的板面設計為弧形形狀，并以連桿7連接配重球8，填料塔1底部下落液體時，防波板6被液體抬起，液體位于防波板6的下方，使得液體波動變小，難以上濺，形成液位上升阻力，配重球8使防波板6有一個下拉的力，增加了防波板6的穩定性，而圓孔套件4與導向桿5為套設固定，整個防波板6全部可以拆卸，整個防波板6裝置，易于拆卸，便于組裝，穩定性更好。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
