本實用新型是一種新型電廠鍋爐煙氣除塵裝置，屬于除塵設備領域。

背景技術：

除塵裝置俗稱除塵器，是除去或降低煙氣中飛灰含量的裝置，電廠鍋爐中帶有大量爐渣，所以和普通鍋爐除塵裝置大部分不能滿足電廠鍋爐煙氣除塵，電廠鍋爐煙氣除塵裝置，大部分只有單次除塵，所以除塵大都不夠充分，且結構單一，不能多種除塵裝置共同作用，存在局限性。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種新型電廠鍋爐煙氣除塵裝置，以解決電廠鍋爐煙氣除塵裝置，大部分只有單次除塵，所以除塵大都不夠充分，且結構單一，不能多種除塵裝置共同作用，存在局限性。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種新型電廠鍋爐煙氣除塵裝置，其結構包括初步除塵塔、二次除塵塔,所述的初步除塵塔包括進風管、濾袋、回轉閥、脈沖閥、噴吹管、凈氣室、中承管，所述的進風管與初步除塵塔連接，所述的濾袋通過膠水與噴吹管粘結，所述的回轉閥與初步除塵塔通過焊接連接，所述的脈沖閥與初步除塵塔連接，所述的噴吹管通過螺紋連接，所述的凈氣室設于初步除塵塔內，所述的中承管通過焊接與初步除塵塔、二次除塵塔連接，所述的二次除塵塔包括過濾篩網、噴霧頭、噴霧管、導流擋板、出風管、風機、吸收液、噴霧電機、凈化管，所述的過濾篩網與二次除塵塔通過卡槽連接，所述的噴霧頭與噴霧管通過螺紋連接，所述的導流擋板通過焊接與二次除塵塔連接，所述的出風管通過焊接與二次除塵塔連接連接，所述的風機通過膠水與凈化管連接，所述的凈化管通過焊接與二次除塵塔連接，所述的吸收液設于二次除塵塔內部，所述的噴霧電機通過膠水與噴霧管粘結。

進一步地，所述的脈沖閥包括隔膜閥、反沖聯箱、螺線閥、螺線箱，所述的隔膜閥通過焊接與反沖聯箱連接，所述的反沖聯箱與螺線閥、螺線箱連接。

進一步地，所述的噴吹管包括噴嘴管托架、承壓接頭，所述的承壓接頭與噴嘴管托架連接。

進一步地，所述的進風管設有擋板。

進一步地，所述的過濾篩網設有清掃口。

進一步地，所述的初步除塵塔、二次除塵塔為圓柱形塔。

本實用新型的有益效果：本實用新型通過將初步除塵塔、二次除塵塔合為一體，實現了多種除塵方法共同作用，使得電廠鍋爐煙氣除塵更加充分，首先設置有濾袋能夠去除電廠鍋爐煙氣中的大部分雜質，再經過由噴霧頭吸收液組成的二次吸收裝置，進一步凈化了電廠鍋爐煙氣。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種新型電廠鍋爐煙氣除塵裝置的結構示意圖；

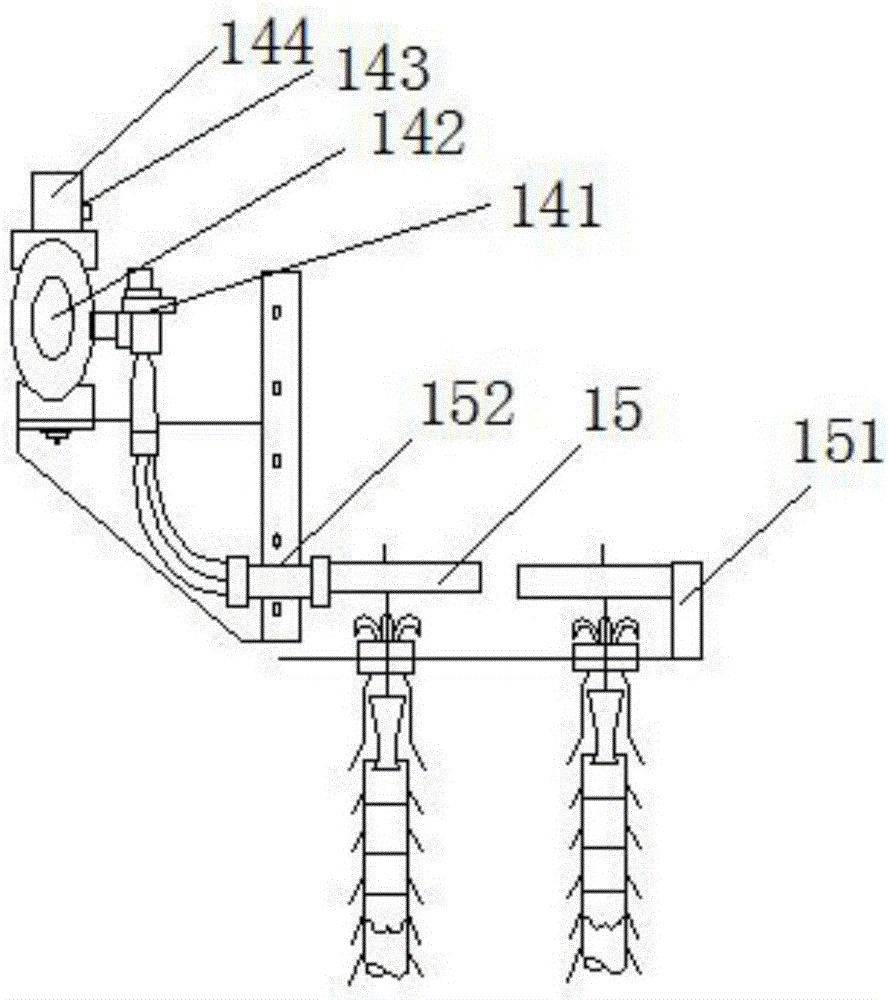

圖2為本實用新型脈沖閥結構詳圖。

圖中：1-初步除塵塔、11-進風管、111-擋板、12-濾袋、13-回轉閥、14-脈沖閥、15-噴吹管、16-凈氣室、17-中承管、2-二次除塵塔、21-濾篩網、211-清掃口、22-噴霧頭、23-噴霧管、24-導流擋板、25-出風管、26-風機、27-吸收液、28-噴霧電機、29-凈化管、141-隔膜閥、142-反沖聯箱、143-螺線閥、144-螺線箱，151-噴嘴管托架、152-承壓接頭，111-擋板、211-清掃口。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1、圖2，本實用新型提供一種技術方案：其結構包括初步除塵塔1、二次除塵塔2,所述的初步除塵塔1包括進風管11、濾袋12、回轉閥13、脈沖閥14、噴吹管15、凈氣室16、中承管17，所述的進風管11與初步除塵塔1連接，所述的濾袋12通過膠水與噴吹管15粘結，所述的回轉閥13與初步除塵塔1通過焊接連接，所述的脈沖閥14與初步除塵塔1連接，所述的噴吹管15通過螺紋連接，所述的凈氣室16設于初步除塵塔1內，所述的中承管17通過焊接與初步除塵塔1、二次除塵塔(2)連接，所述的二次除塵塔2包括過濾篩網21、噴霧頭22、噴霧管23、導流擋板24、出風管25、風機26、吸收液27、噴霧電機28、凈化管29，所述的過濾篩網21與二次除塵塔2通過卡槽連接，所述的噴霧頭22與噴霧管23通過螺紋連接，所述的導流擋板24通過焊接與二次除塵塔2連接，所述的出風管25通過焊接與二次除塵塔2連接連接，所述的風機26通過膠水與凈化管29連接，所述的凈化管29通過焊接與二次除塵塔2連接，所述的吸收液27設于二次除塵塔2內部，所述的噴霧電機28通過膠水與噴霧管23粘結，所述的脈沖閥14包括隔膜閥141、反沖聯箱142、螺線閥143、螺線箱144，所述的隔膜閥141通過焊接與反沖聯箱142連接，所述的反沖聯箱142與螺線閥143、螺線箱144連接，所述的噴吹管15包括噴嘴管托架151、承壓接頭152，所述的承壓接頭152與噴嘴管托架151連接，所述的進風管11設有擋板111，所述的過濾篩網21設有清掃口211，所述的初步除塵塔1、二次除塵塔2為圓柱形塔。

本實用新型的有益效果：本實用新型通過將初步除塵塔1、二次除塵塔2合為一體，實現了多種除塵方法共同作用，使得電廠鍋爐煙氣除塵更加充分，首先設置有濾袋12能夠去除電廠鍋爐煙氣中的大部分雜質，再經過由噴霧頭22吸收液組成的二次吸收裝置，進一步凈化了電廠鍋爐煙氣。

在進行使用時，電廠鍋爐煙氣從進風管11進入，在初步除塵塔1中先由濾袋12去除大部分雜質，雜質由回轉閥13采集，然后再進入二次除塵塔2，由過濾篩網21、吸收液27吸收煙氣剩余的絕大部分雜質，凈化后的煙氣從出風管25排出。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
