本實用新型涉及一種混膠設備，更具體地說，它涉及一種混膠機。

背景技術：

在印刷包裝行業中，無溶劑復合是一種環保型復合工藝，隨著這一工藝在國內的大力提倡與推廣，無溶劑復合設備大量應用于生產中。為了適應高速自動化生產的需求，雙組份混膠機成為無溶劑復合工藝生產中不可缺少的設備。

目前，市場上公開了一種雙組份調控混膠設備（申請?zhí)枮?01520698467.8），它包括儲膠裝置連接于真空抽取機構和輸膠機構，輸膠機構另一端連接于混膠機構，真空抽取機構主要真空泵、過濾器和空氣閥門組成，加熱機構和壓力檢測器安裝在儲膠裝置的儲膠桶底部，輸膠機構的電動機通過聯軸器連接于齒輪泵，集流器兩側均設有氣控閥，雙儲膠桶內的膠水通過集流器進入混膠管，所述的混膠管內部設有螺旋軌道。這種雙組份調控混膠設備雖然通過控制裝置控制多個機構來實現雙組份混膠，其控制系統追求更、合理化、環保化 ；混膠設備通過雙壓力變送器來調控雙儲膠桶內的狀況，確保在加熱和混膠過程能順利進行，同時保證所提供產品的質量，最大限度的降低了客戶的總體營運成本，但是在將買來的膠水加入到儲膠桶內部的時候，由于膠水自身粘性較大流動緩慢，會有一部分的膠水會附著在膠桶內部造成資源浪費。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種減少膠水浪費的混膠機。

為實現上述目的，本實用新型提供了如下技術方案：一種混膠機，包括儲膠桶，所述儲膠桶設有若干，所述儲膠桶上設有進膠口，所述進膠口處旋轉卡接有支撐漏斗，所述支撐漏斗小口徑端伸入進膠口，所述進膠口內部設有導向固定槽，所述支撐漏斗小口徑側面設有與導向固定槽插接配合的凸塊。

通過采用上述技術方案，操作者通過真空泵或者人工操作將膠桶內的膠水注入到儲膠桶的內部，由于膠水的粘性較大流動緩慢，會有一部分的膠水附著殘留在膠桶內，為了避免造成膠水的浪費，將膠桶放置在支撐漏斗上，通過重力作用可以將膠桶內的膠水流入儲膠桶，有效的避免了資源浪費。

本實用新型進一步設置為：所述的導向固定槽包括豎向?qū)Р邸M向固定槽、豎向固定槽，所述豎向?qū)Р垡欢伺c進膠口垂直連通設置，所述豎向?qū)Р哿硪欢伺c橫向固定槽一端垂直連通，所述橫向固定槽遠離豎向?qū)Р鄱伺c豎向固定槽垂直連通，所述豎向?qū)Р鄣牡酌媾c豎向固定槽的頂面在同一水平面。

通過采用上述技術方案，支撐漏斗插接到進膠口的時候，豎向?qū)Р酆屯箟K插接配合起到導向的作用，方便了支撐漏斗的插接，然后操作著旋轉支撐漏斗使得凸塊可以經過橫向固定槽進入到豎向固定槽，橫向固定槽有效的保證支撐漏斗和進膠口之間的連接穩定，豎向固定槽進一步保證了支撐漏斗不會出現受力發生移動的現象。

本實用新型進一步設置為：所述的支撐漏斗大口徑的側面設有若干加強棱。

通過采用上述技術方案，有的膠桶比較重可能導致支撐漏斗大口徑端受力發生形變，使得支撐漏斗無法有效的支撐膠桶，沒辦法實現對膠桶內粘附的膠水進行收集。

本實用新型進一步設置為：所述的支撐漏斗小口徑端的側面設有若干加強筋，所述加強筋與進膠口抵觸。

通過采用上述技術方案，當膠桶過重的時候也有小口徑端發生變形或者斷裂，在支撐漏斗小口徑端的側面設有若干進膠口抵觸加強筋有效的保證了支撐漏斗小口徑端的穩定性。

本實用新型進一步設置為：所述的支撐漏斗大口徑開口端的內側設有與膠桶抵觸的臺階面。

通過采用上述技術方案，一般膠桶為圓柱形，圓柱形的膠桶和支撐漏斗接觸的時候，由于膠桶側壁上粘附的膠水不均勻且沒有支撐裝置，這時就可能出現膠桶放置在支撐漏斗上的時候出現歪斜的現象，支撐漏斗大口徑開口端內側設有與膠桶抵觸的臺階面，有效的保證了膠桶可以平穩的放置在支撐漏斗上。

本實用新型進一步設置為：所述的支撐漏斗大口徑開口端設有若干伸縮連接桿，所述伸縮連接桿遠離支撐漏斗端連接有限位環。

通過采用上述技術方案，平穩的放置在支撐漏斗上的膠桶受到外力作用的時候會出現傾倒的現象，通過伸縮連接桿連接的限位環對膠桶實現了有效的固定，同時伸縮連接桿可調節位置避免了過高的限位環增加膠桶放置的難度。

本實用新型進一步設置為：所述的臺階面上設有密封墊。

通過采用上述技術方案，操作者也可將整桶膠水放置在支撐漏斗上通過重力作用實現膠水的注入，當膠水量過大的時候可能出現膠水從支撐漏斗和進膠口連接處外溢的情況，增設在臺階面上的密封墊有效的保證了膠水不會出現外溢的情況。

本實用新型進一步設置為：所述的支撐漏斗上設有聚四氟乙烯層。

通過采用上述技術方案，由于膠水具有一定的粘性，當膠水經過支撐漏斗的時候會出現附著在支撐漏斗內側的情況，這樣既影響了漏斗的正常使用也造成了膠水的浪費，為了避免膠水出現浪費的情況在支撐漏斗上設有聚四氟乙烯層，聚四氟乙烯具有很好的不粘連性，幾乎不與其他物質相溶，有效的避免了膠水粘附在支撐漏斗上面，也方便了支撐漏斗的清洗。

本實用新型進一步設置為：所述的進膠口外側設有螺紋，所述進膠口上設有與進膠口螺紋配合的端蓋。

通過采用上述技術方案，在膠水注入儲膠桶之后，由于膠水會揮發所以需要將儲膠桶進行密封，通過螺紋連接的端蓋快速的實現端蓋密封，方便操作節省時間。

本實用新型進一步設置為：所述的端蓋內側頂部設有密封圈。

通過采用上述技術方案，在端蓋內部增設密封圈有效的增強了端蓋和進膠口之間的密封性，有效的保證了儲膠桶內部的膠水不會出現與外部空氣接觸揮發的現象。

綜上所述，本實用新型具有以下有益效果：

提高了膠水的利用率，避免了膠水的浪費；在膠水收集的過程中有效的保證了膠桶的穩定性，避免了出現膠桶傾倒導致膠水橫流污染環境的情況；通過端蓋有效的保證了儲膠桶內的膠水不會出現揮發的情況。

附圖說明

圖1為混膠機的結構示意圖；

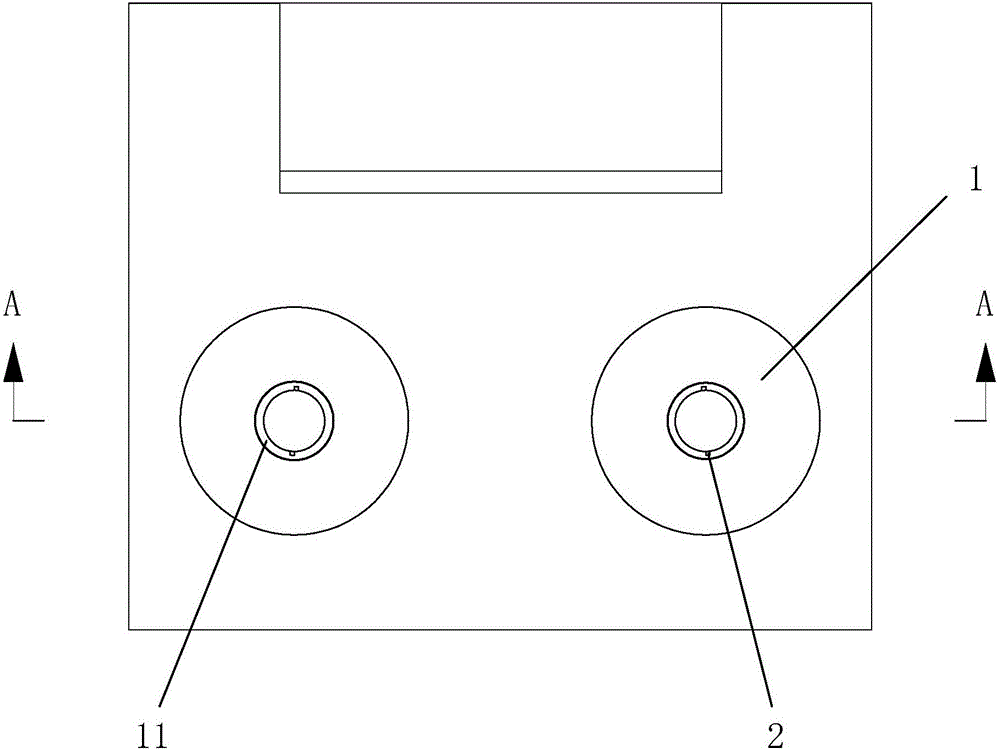

圖2為混膠機的俯視圖；

圖3為圖2中A-A的剖視圖；

圖4為支撐漏斗的結構示意圖；

圖5為展現實施例二的結構示意圖；

圖6為帶有支撐漏斗的混膠機俯視圖；

圖7為圖6中B-B的剖視圖；

圖8為圖7中C局部放大圖；

圖9為展現聚四氟乙烯層的結構示意圖；

圖10為展現螺紋的結構示意圖；

圖11為帶有端蓋的混膠機的結構示意圖；

圖12為展現端蓋內密封墊的結構示意圖。

附圖標記：1、儲膠桶；11、進膠口；111、臺階面；112、螺紋；113、端蓋；1131、密封圈；12、支撐漏斗；121、加強棱；122、加強筋；123、伸縮連接桿；124、限位環；2、導向固定槽；21、豎向?qū)Р郏?2、橫向固定槽；23、豎向固定槽；3、凸塊；4、密封墊；5、聚四氟乙烯層。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例一：一種混膠機，如圖1、2、3和4所示，包括儲膠桶1，在一臺混膠機上儲膠桶1設有若干，儲膠桶1用于放置不同種類的膠水，操作者根據工作需要使用混膠機通過不同的比例混合實現了膠水的生成。在儲膠桶1上設有供膠水注入的進膠口11，操作者通過真空泵或者人工操作將膠桶內的膠水注入到儲膠桶1的內部，由于膠水的粘性較大流動緩慢，會有一部分的膠水附著殘留在膠桶內，為了避免造成膠水的浪費，在進膠口11處旋轉卡接有支撐漏斗12，將膠桶放置在支撐漏斗12上，通過重力作用可以將膠桶內的膠水流入儲膠桶1，有效的避免了資源浪費，為了使得膠桶內附著殘留的膠水可以順利的進入到儲膠桶1的內部，將支撐漏斗12小口徑端伸入進膠口11，同時為了保證支撐漏斗12在使用的過程中可以平穩的設置在進膠口11處，所以在進膠口11內部設有導向固定槽2，同時在支撐漏斗12小口徑側面設有與導向固定槽2插接配合的凸塊3。導向固定槽2包括豎向?qū)Р?1、橫向固定槽22、豎向固定槽23，將豎向?qū)Р?1一端與進膠口11垂直連通設置，豎向?qū)Р?1另一端與橫向固定槽22一端垂直連通，同時橫向固定槽22遠離豎向?qū)Р?1端與豎向固定槽23垂直連通，支撐漏斗12插接到進膠口11的時候，豎向?qū)Р?1和凸塊3插接配合起到導向的作用，方便了支撐漏斗12的插接，然后操作著旋轉支撐漏斗12使得凸塊3可以經過橫向固定槽22進入到豎向固定槽23，橫向固定槽22有效的保證支撐漏斗12和進膠口11之間的連接穩定；將豎向?qū)Р?1的底面與豎向固定槽23的頂面在同一水平面，使得進入到豎向固定槽23內的凸塊3與橫向固定槽22之間存在一定的高度差，保證了支撐漏斗12不會出現受力發生旋轉移動的現象。

實施例二：如圖4和5所示，當操作者將整桶膠水或者較重的膠桶放置在支撐漏斗12上的時候，由于支撐漏斗12的大口徑端較為單薄，過重的膠桶會導致支撐漏斗12大口徑端受力發生形變，使得支撐漏斗12無法有效的支撐膠桶，沒辦法實現對膠桶內粘附的膠水進行收集，為了有效的減小支撐漏斗12大口徑處受力發生形變的概率，在支撐漏斗12大口徑的側面設有若干加強棱121，通過加強棱121有效的增強支撐漏斗12大口徑的剛度，大大減小了支撐漏斗12大口徑端發生形變的概率。當膠桶過重的時候也有支撐漏斗12小口徑端也會發生變形或者斷裂，為了保證支撐漏斗12小口徑端也具有一定的剛度，在支撐漏斗12小口徑端的側面設有若干與進膠口11抵觸的加強筋122，通過加強筋122的支撐有效的保證了支撐漏斗12小口徑端的穩定性，加強棱121和加強筋122有效的結合進一步保證了支撐漏斗12在使用過程中的穩定性。

實施例三：如圖4、6、7、8、和9所示，一般膠桶為圓柱形，圓柱形的膠桶和支撐漏斗12接觸的時候，由于膠桶側壁上粘附的膠水不均勻且沒有支撐裝置，這時就可能出現膠桶放置在支撐漏斗12上的時候出現歪斜的現象，為了有效的保證膠桶可以平穩的放置在支撐漏斗12上，在支撐漏斗12大口徑開口端的內側設有與膠桶抵觸的臺階面111。膠桶與臺階面111抵觸，臺階面111周圍高出的環面對膠桶起到支撐保護的作用，有效的保證了膠桶可以平穩的放置在支撐漏斗12上。操作者也可將整桶膠水放置在支撐漏斗12上通過重力作用實現膠水的注入，當膠水量過大的時候可能出現膠水從支撐漏斗12和進膠口11連接處外溢的情況，增設在臺階面111上的密封墊4有效的保證了膠水不會出現外溢的情況。平穩的放置在支撐漏斗12上的膠桶受到外力作用的時候會出現傾倒的現象，為了進一步保證膠桶在支撐漏斗12上的平穩性，在支撐漏斗12大口徑開口端設有若干伸縮連接桿123，同時在伸縮連接桿123遠離支撐漏斗12端連接有限位環124，將膠桶放置在支撐漏斗12上后，調節伸縮連接桿123使得限位環124上升套在膠桶上，進一步實現了對膠桶的固定，在不需要使用限位環124或者在剛剛將膠桶放置在支撐漏斗12上的時候，為了避免限位環124和伸縮連接桿123對膠桶放置產生的影響，將伸縮連接桿123的位置調節到最低處避免了過高的限位環124增加膠桶放置的難度。由于膠水具有一定的粘性，當膠水經過支撐漏斗12的時候會出現附著在支撐漏斗12內側的情況，這樣既影響了漏斗的正常使用也造成了膠水的浪費，為了避免膠水出現浪費的情況在支撐漏斗12上設有聚四氟乙烯層5，聚四氟乙烯具有很好的不粘連性，幾乎不與其他物質相溶，有效的避免了膠水粘附在支撐漏斗12上面，也方便了支撐漏斗12的清洗。

實施例四：如圖10、11和12所示，由于膠水會揮發所以需要將儲膠桶1進行密封，為了方便進膠口11實現快速的封口，所以在進膠口11外側設有螺紋112，在進膠口11上設有與進膠口11螺紋配合的端蓋113，通過螺紋112連接的端蓋113快速的實現端蓋113密封，方便操作節省時間。為了進一步的保證儲膠桶1的密封性，在端蓋113內側頂部設有密封圈1131，端蓋113將密封圈1131與進膠口11實現壓緊，有效的增強了端蓋113和進膠口11之間的密封性，有效的保證了儲膠桶1內部的膠水不會出現與外部空氣接觸揮發的現象。

具體實施方式：操作者有效的將支撐漏斗12旋轉卡接在進膠口11上，將膠桶放置在支撐漏斗12且與與臺階面111抵觸，調節伸縮連接桿123的長度并且固定，使得限位環124上升套在膠桶上實現了對膠桶的固定，將膠桶內的膠水完全導入儲膠桶1后，將伸縮連接桿123的位置調節到最低，使得限位環124從膠桶上的位置降低，然后取下膠桶并且將支撐漏斗12從進膠口11移除，最后蓋上端蓋113實現了對儲膠桶1進行有效的密封，保證了膠水不會出現揮發的情況。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
