本實用新型涉及生化技術領域，具體為一種生化試驗管放置裝置。

背景技術：

由于生化試驗管比較小巧，不穩當，極易觸碰而潑灑，而且一種微生物的鑒定需要多個生化試驗管，少的四五個，多的二十多個，微生物鑒定時試驗管放置在培養箱內容易揮發污染環境或者受到外界環境的污染。而試驗管數量眾多，如果給每個試驗管加蓋則需要大量的人力，而且試驗管蓋帽也可能因為用力不當使試管破碎傷及操作者。傳統的試管架能放置試驗管的數量是一定的，當工作人員用到的試驗管較多時，會用到多個試管架，在一定程度上給工作人與的管理增加的難度。

技術實現要素：

本實用新型的目的在于提供一種生化試驗管放置裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種生化試驗管放置裝置，包括橫梁，所述橫梁上設有孔，且孔貫穿橫梁，所述孔內壁設有橡膠套，所述橫梁下方設有底座，所述底座上設有凹槽，所述橫梁的兩側設有支撐架，所述橫梁與底座的兩端均與支撐架固定連接，所述支撐架一側面為圓弧，且支撐架另一側面為平面，所述橫梁上方設有上蓋，所述上蓋的一側設有標簽板，所述上蓋下方設有空心圓柱，所述空心圓柱、孔和凹槽的軸心線在同一條直線上，所述上蓋的左側通過合頁與支撐架的左側連接，所述支撐架的平面側中部設有連接扣，所述連接扣的末端與支撐架的平面側固定連接，且連接扣的前端設有圓弧凹槽，所述支撐架的下端設有防滑套。

優選的，所述上蓋的左側與支撐架的左側平齊，且上蓋的右側超出支撐架的右側。

優選的，連接扣前端的圓弧凹槽小于支撐架側面的圓弧大小。

與現有技術相比，本實用新型的有益效果是：本生化試驗管放置裝置，設置有上蓋，上蓋有空心圓柱，可對生化試驗管口進行密封，且上蓋與支撐梁鉸接，在放試驗管的時候可以避免將試驗管蓋放在桌面上，污染試驗管蓋，而且當一個試管架放滿試管后，可以通過連接扣前端的圓弧凹槽與另一個試管架的支撐架的圓弧面扣合，將兩個試管架形成一個整體，便于工作人員對生化試驗管的管理。

附圖說明

圖1為本實用新型結構示意圖；

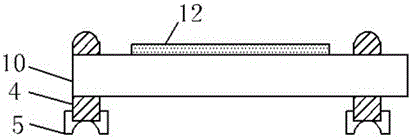

圖2為本實用新型結構俯視圖。

圖中：1橫梁、2孔、3橡膠套、4支撐架、5連接扣、6防滑套、7合頁、8凹槽、9底座、10上蓋、11空心圓柱、12標簽板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種生化試驗管放置裝置，包括橫梁1，所述橫梁1上設有孔2，且孔2貫穿橫梁1，所述孔2內壁設有橡膠套3，所述橫梁1下方設有底座9，所述底座9上設有凹槽8，所述橫梁1的兩側設有支撐架4，所述橫梁1與底座9的兩端均與支撐架4固定連接，所述支撐架4一側面為圓弧，且支撐架4另一側面為平面，所述橫梁1上方設有上蓋10，所述上蓋10的一側設有標簽板12，所述上蓋10下方設有空心圓柱11，所述空心圓柱11、孔2和凹槽8的軸心線在同一條直線上，所述上蓋10的左側通過合頁7與支撐架4的左側連接，所述支撐架4的平面側中部設有連接扣5，所述連接扣5的末端與支撐架4的平面側固定連接，且連接扣5的前端設有圓弧凹槽，所述支撐架4的下端設有防滑套6，所述上蓋10的左側與支撐架4的左側平齊，且上蓋10的右側超出支撐架4的右側，連接扣5前端的圓弧凹槽小于支撐架4側面的圓弧大小。

工作原理：工作人員需要放置生化試驗管時，把上蓋10打開，將生化驗試管的底部穿過橫梁1上的孔2，并放入底座9上的凹槽8內，放置完成后，把上蓋10合上，上蓋10下方的空心圓柱11塞入試驗管口，對試驗管進行密封，當一個試管架放滿試管后，通過連接扣5前端的圓弧凹槽與另一個試管架的支撐架4的圓弧面扣合，可將兩個試管架形成一個整體。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
