本實用新型涉及灌溉設備技術領域，特別涉及一種能調節噴頭仰角的機構及帶有該機構的灌溉裝置。

背景技術：

噴灌具有省工、省水、省地、節能、增產、不破壞土壤結構、調節地面氣候且不受地形限制等優點。它是利用動力設備、泵、管路，使壓力水通過噴頭(或噴嘴)射出擊碎散至空中，以雨滴狀態降落田間的灌溉方法。

噴灌技術在節水灌溉技術中占據重要地位，我國噴灌設備取得了長足的發展。但是，坡地灌溉，特別是在坡度較大的地方進行噴灌時，隨著地面坡度的增加，噴頭朝上坡方向噴灑(簡稱仰射)時的射程銳減，并且點噴灌強度增大，對地面沖刷強烈，嚴重影響噴灑質量。因此，對于坡地灌溉，應該根據地面坡度，調整適宜的噴頭仰角，以保證灌溉質量。國內仰角可調式噴頭研究較少，目前常用仰角調整裝置均為人為調整，未見有可根據地面坡度自動智能調整的相關裝置。

技術實現要素：

本實用新型提供一種能調節噴頭仰角的機構及帶有該機構的灌溉裝置，解決現有的噴灌技術中噴頭不能調整角度的問題。

為解決上述技術問題，本實用新型的技術方案為：

一種能調節噴頭仰角的機構，包括固定支架、調整螺栓和調整螺母，所述固定支架包括支撐板和可固定在噴頭豎直立管上的圓筒形套筒，所述支撐板與所述圓筒形套筒固定連接，所述支撐板上設置有用于驅動調整螺母的電機，所述螺栓與所述電機的輸出端連接，所述調整螺栓與所述調整螺母相配合，所述調整螺母頂端鉸接有可固定在噴頭搖臂上的調整滑塊。

其中，優選地，還包括可伸縮的L型伸縮支架，所述伸縮支架一端與所述螺母固定連接，所述伸縮支架的另一端固定在所述電機的殼體頂端。

其中，優選地，

還包括第一角度傳感器、第二角度傳感器和仰角控制器，所述第一角度傳感器固定在所述支撐板上，用于監測地面的坡度，所述第二角度傳感器固定在噴頭搖臂上，用于監測噴頭的仰角，所述仰角控制器分別與所述第一角度傳感器、所述第二傳感器和所述電機連接，所述仰角控制器根據第一角度傳感器和第二角度傳感器傳輸?shù)男盘柨刂齐姍C(jī)開啟、關閉或轉速。

一種帶有能調節噴頭仰角機構的灌溉裝置，包括噴頭、進水立管和能調節噴頭仰角的機構，所述噴頭和所述進水立管之間設置有金屬軟管，所述能調節噴頭仰角機構中的圓筒形套筒與所述進水立管固定連接，所述能調節噴頭仰角機構中的調整滑塊與噴頭上搖臂固定連接。

本實用新型的有益效果：

1.本實用新型中的能調節噴頭仰角的機構安裝于噴頭和豎直立管之間，在不關泵的情況下，能實現噴頭仰角的實時連續可調，調整角度為8°～27°。

2.本實用新型中的角度傳感器可自動檢測地面坡度，并根據坡度調整適宜仰角，實現噴頭的智能自動調節，為現代化農業灌溉方式提供一種新的裝備。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為實施例1中的能調節噴頭仰角機構的結構示意圖；

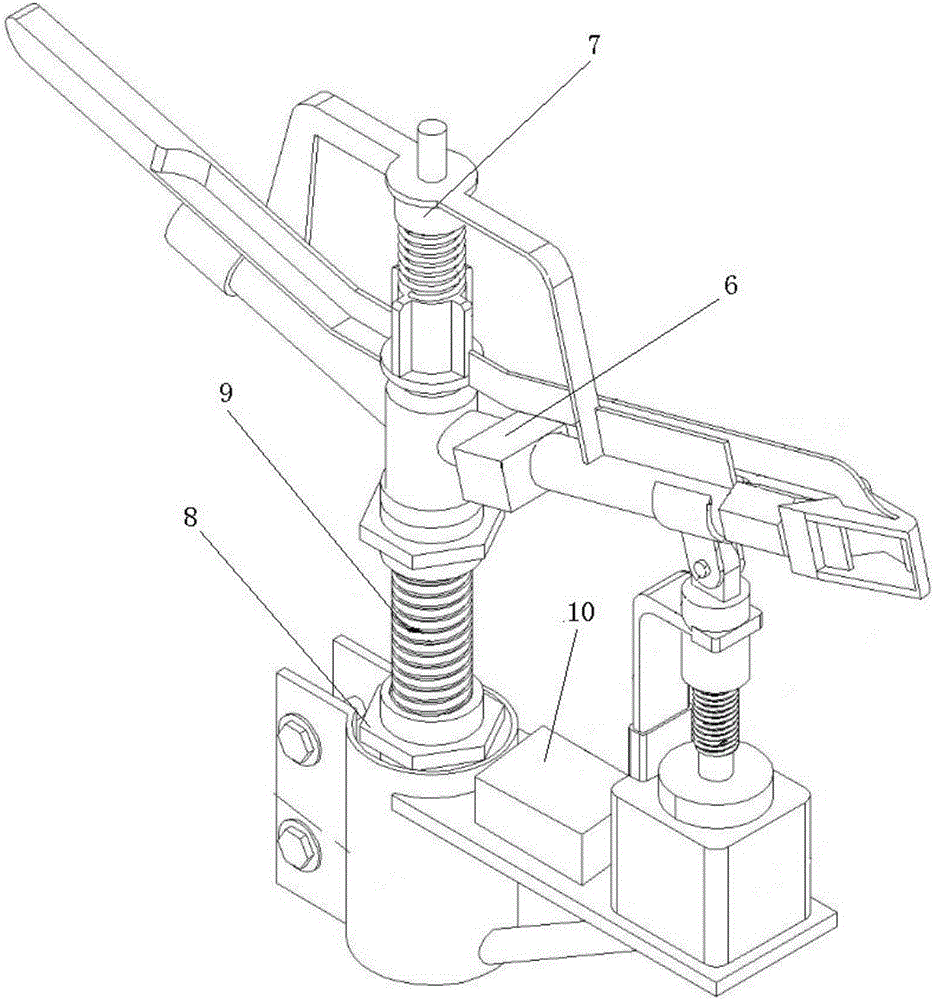

圖2為實施例2中的帶有能調節噴頭仰角機構的灌溉裝置的結構示意圖。

圖中，1.固定支架，1-1.支撐板，1-2.圓筒形套筒，2.調整螺栓，3.調整螺母，4.伸縮支架，5.調整滑塊，6.第一角度傳感器，7.噴頭，8.進水立管，9.金屬軟管，10.第二角度傳感器

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

實施例1

如圖1所示，本實施例提供一種能調節噴頭仰角的機構，包括固定支架1、調整螺栓2和調整螺母3，固定支架1包括支撐板1-1和可固定在噴頭7豎直立管上圓筒形套筒1-2，支撐板1-1與圓筒形套筒1-2固定連接，支撐板1-1上設置有用于驅動調整螺母3的電機，螺栓與電機的輸出端連接，調整螺栓2與調整螺母3相配合，調整螺母3頂端鉸接有可固定在噴頭7搖臂上的調整滑塊5。本實施例中的電機為步進電機，步進電機轉動時，可帶動螺栓旋轉，從而調整螺栓2與螺母之間的相對位置，進而帶動調整滑塊5的高度發生變化，調整滑塊5與噴頭7的搖臂固定連接，使噴頭7的角度發生改變。

其中，還包括可伸縮的L型伸縮支架4，伸縮支架4一端與螺母固定連接，伸縮支架4的另一端固定在電機的殼體頂端。伸縮支架4有伸縮的功能，可限制調整螺母3只能上下位移。因此，當步進電機帶動調整螺栓2轉動時，調整螺母3在在調整螺栓2及螺紋連接的作用下，可上下移動，從而帶動調整滑塊5的調整噴頭仰角。

其中，還包括第一角度傳感器6、第二角度傳感器10和仰角控制器，第一角度傳感器6固定在支撐板1-1上，用于監測地面的坡度，第二角度傳感器10固定在噴頭搖臂上，用于監測噴頭的仰角，仰角控制器分別與第一角度傳感器6、第二傳感器10和電機連接，仰角控制器根據第一角度傳感器6和第二角度傳感器10傳輸?shù)男盘柨刂齐姍C(jī)開啟、關閉或轉速。

仰角控制器發送控制信號給步進電機，電進電機軸端與調整螺栓2連接，接受命令后工作，帶動調整螺栓2轉動，調整螺栓2尾部與連接滑塊以鉸連接的方式相連，這種連接方式可以滿足連接滑塊不同角度的轉動，以適應噴頭7仰角的變化。

實施例2

如圖2所示，本實施例提供一種帶有能調節噴頭仰角機構的灌溉裝置，包括噴頭7、進水立管8和能調節噴頭仰角的裝置，噴頭7和進水立管8之間設置有金屬軟管9，能調節噴頭仰角機構中的圓筒形套筒1-2與進水立管8固定連接，能調節噴頭仰角機構中的調整滑塊5與噴頭上搖臂固定連接。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
