本實用新型提供了一種逆向袋式過濾器，涉及工業廢水的處理技術領域，尤其涉及高雜質工業廢水的過濾技術領域。

背景技術：

袋式過濾器作為一種結構簡單、濾紙更換方便的過濾器，在工業廢水處理領域應用的頗為廣泛。

目前，袋式過濾器多為正向過濾，即水從上面進入，通過濾袋從下方流出。懸浮物留在濾袋內，待濾袋內的懸浮物積累到濾袋承受的臨界值后，就要進行濾袋的更換工作，但存在下列問題：

1、現有的袋式過濾器為上部進水，下不出水，通過濾袋進行過濾，當水中雜質含量高時，需要頻繁地更換濾袋，濾袋的使用效率低；

2、更換濾袋時需要停止排污、將濾袋取出換入新的濾袋并將其安裝好后，再繼續進行排污過程，更換過程較復雜，且工作效率較低；

3、由于過濾器本身的空間有限制，過濾袋的大小受到局限，若是為了減小濾袋的更換頻率，提高濾袋的使用壽命，換成大濾袋相應的將袋式過濾器也改進成大型號的袋式過濾器，投入成本高，得不償失。

技術實現要素：

為了解決以上問題，本實用新型提供了逆向袋式過濾器，該過濾器能夠有效減少更換濾袋的次數，對高雜質廢水的適應性更強。

本實用新型的技術方案如下：一種逆向袋式過濾器，包括殼體和濾布，所述濾布通過支架安裝在殼體內，所述濾布的開口朝下，所述殼體的下部安裝有入水管，所述入水管連接有噴頭，所述噴頭位于濾布所形成的空間內，所述殼體底部設置有排污口。

本實用新型技術方案還包括：所述支架包括下連接板，所述下連接板連接在殼體上，所述下連接板留有污泥通口。由于水流是從濾布支架的底部進入的，濾布支架底部位置受到的水流沖擊較大，下連接板與殼體連接能夠保證濾布支架的穩定性，污泥通口的設置能夠使污泥順利到達排污口，方便排放。

本實用新型技術方案還包括：所述支架包括上連接框，所述上連接框和下連接板通過支撐桿連接，支撐桿能夠有效保證濾布支架的穩定性。

本實用新型技術方案還包括：所述濾布3安裝在支撐桿11與上連接框8和下連接板9所形成的框體內。

本實用新型技術方案還包括：所述上連接框安裝有濾布，上連接框上安裝有濾布能夠增大濾布支架的對污水的過濾面積，保證逆向袋式過濾器的過濾效率。

本實用新型技術方案還包括：所述殼體的頂部設置有殼體的出水口。經過濾的水通過設置在殼體頂部的出水口溢出，能夠保證出水的得到過濾的程度較高，水質中含有的懸浮物較少。

本實用新型技術方案還包括：所述殼體底部設置有儲污槽，所述儲污槽連通排污口，污泥可以集中處理，如填埋或者壓濾。

本實用新型技術方案還包括：所述濾布和支架一體成型為濾布支架。

本實用新型技術方案還包括：所述濾布支架為下寬上窄的梯形結構。適應水流的從下到上的壓力變化，減小水流對濾布支架的沖擊。

本實用新型的有益效果為：本實用新型所提供的逆向袋式過濾器，將濾袋逆向安裝在過濾器內，入水管安裝在殼體下部并連接噴頭，污水由噴頭噴射進入濾紙和支架所形成的空間內，通過濾布并在殼體內形成旋流，最終清水將從出水口流出。

噴頭位于濾布所形成的空間內，能夠保證從噴頭噴出的污水通過濾布進行良好過濾。殼體的底部設置有排污口，產生的污泥可以隨時排出，不必頻繁拆卸濾布，大大延長了濾布的使用壽命。

本實用新型逆向袋式過濾器，結構簡單，能夠有效降低更換濾袋的頻率，對于各種雜質含量的污水處理的適應性強，具有良好的實用性和市場推廣價值。

附圖說明

圖1為逆向袋式過濾器剖面結構示意圖；

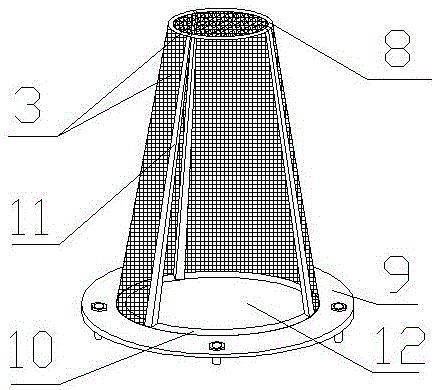

圖2為濾布支架結構示意圖。

其中，1、殼體，2、濾布支架，3、濾布，4、噴頭，5、入水管，6、排污口，7、出水口，8、上連接框，9、下連接板，10、支架，11、支撐桿，12、污泥通口，13、儲污槽。

具體實施方式

下面將結合附圖和一種較佳實施例，對本實用新型作進一步介紹。

一種逆向袋式過濾器，包括殼體1和濾布3，如圖1所示，所述濾布3通過支架10安裝在殼體1內，所述濾布3的開口朝下，所述殼體1的下部安裝有入水管5，所述入水管5連接有噴頭4，所述噴頭4位于濾布3所形成的空間內，所述殼體1的底部設置有儲污槽13，所述儲污槽13連通排污口6，所述排污口6設置在殼體1底部，所述殼體1的頂部設置有殼體1的出水口7。

所述支架10包括上連接框8和下連接板9，所述上連接框8和下連接板9通過支撐桿11連接，所述上連接框8和支撐桿11與上連接框8、下連接板9所形成的框體內安裝有濾布3，所述下連接板9連接在殼體上1，所述下連接板9留有供污泥通過的污泥通口12。

此外，還可將濾布3和支架10一體成型設置為濾布支架2，所述濾布支架2為下寬上窄的梯形結構。

作為另一種實施例，上連接框8也可設置為擋板結構，與下連接板9通過支撐桿11連接，濾布3通過支撐桿11嵌套在濾布支架2的上擋板和下連接板9之間。

本實用新型所提供的逆向袋式過濾器，將濾袋逆向安裝在過濾器內，入水管5安裝在殼體1下部并連接噴頭4，污水由噴頭4切向噴出，通過濾布3，并在殼體1內形成旋流，最終清水從出水口7流出。

噴頭4位于濾布3所形成的空間內，能夠保證從噴頭4噴出的污水通過濾布3進行良好過濾。殼體1的底部設置有排污口6，產生的污泥可以隨時排出，不必頻繁拆卸濾布，大大延長了濾布3的使用壽命。

該逆向袋式過濾器，結構簡單，能夠有效降低更換濾袋的頻率，對于各種雜質含量的污水的適應性強，具有良好的實用性和市場推廣價值。

以上所述，僅是本實用新型的較佳實施例，并非對本實用新型做任何形式上的限制，凡在本實用新型的精神和原則之內所做任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
