本實用新型涉及涂料攪拌系統技術領域，特別涉及到一種新型結構的涂料攪拌系統。

背景技術：

零件在生產過程中需要將在其表面涂覆一些防銹層、耐磨層、防水層等一些保護層，涂覆時，需要將配制完成的涂料倒入到溶液缸內，而這些涂料一般呈粘稠狀液體，現有技術中，在使用放置在溶液缸內部的涂料時，為了使涂料的各種成分混合均勻，需要停機，然后通過操作人員進行充分的攪拌，從而使涂料的性質達到最佳，此時才能夠用于下一道工序的使用，采用此種方法不但提高了操作人員的勞動強度，而且降低了生產效率。

然而針對現有技術的不足，研發者有必要研制一種設計合理、結構簡單、能夠有效的避免停機進行攪拌，減少停機率、不但降低了操作人員的勞動強度，并且還有效的提高了生產效率的新型結構的涂料攪拌系統。

技術實現要素：

為解決現有技術存在的問題，本實用新型目的提供了一種設計合理、結構簡單、能夠有效的避免停機進行攪拌，減少停機率、不但降低了操作人員的勞動強度，并且還有效的提高了生產效率的新型結構的涂料攪拌系統。

為解決以上技術問題，本實用新型采用以下技術方案來實現的：

一種新型結構的涂料攪拌系統，包括用于放置涂料的溶液缸，其特征在于，在所述溶液缸的一側設有與其連通的攪拌腔，在所述攪拌腔的內部設有攪拌軸，所述攪拌軸的上端穿過攪拌腔與驅動裝置的輸出軸相連接，所述攪拌軸的下端設有攪拌葉輪。

在本實用新型的一個優選實施例中，在所述溶液缸的底部設有多個滾輪，每一個滾輪均通過支架安裝在溶液缸的底部上。

在本實用新型的一個優選實施例中，在所述溶液缸的上邊緣上設有把手。

在本實用新型的一個優選實施例中，所述驅動裝置為氣動馬達。

在本實用新型的一個優選實施例中，所述攪拌葉輪采用不銹鋼材料制成。

與現有技術相比，本實用新型在溶液缸的一側設有與其連通的攪拌腔，在攪拌腔的內部設有攪拌軸，攪拌軸的上端穿過攪拌腔與驅動裝置的輸出軸相連接，攪拌軸的下端設有攪拌葉輪，通過驅動裝置帶動攪拌軸旋轉，從而帶動攪拌葉片進行旋轉，攪拌葉片不停的對放置在溶液缸的內部的涂料進行攪拌，避免涂料在溶液缸的內部發生沉淀，不但降低了操作人員的勞動強度，并且還有效的提高了生產效率。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

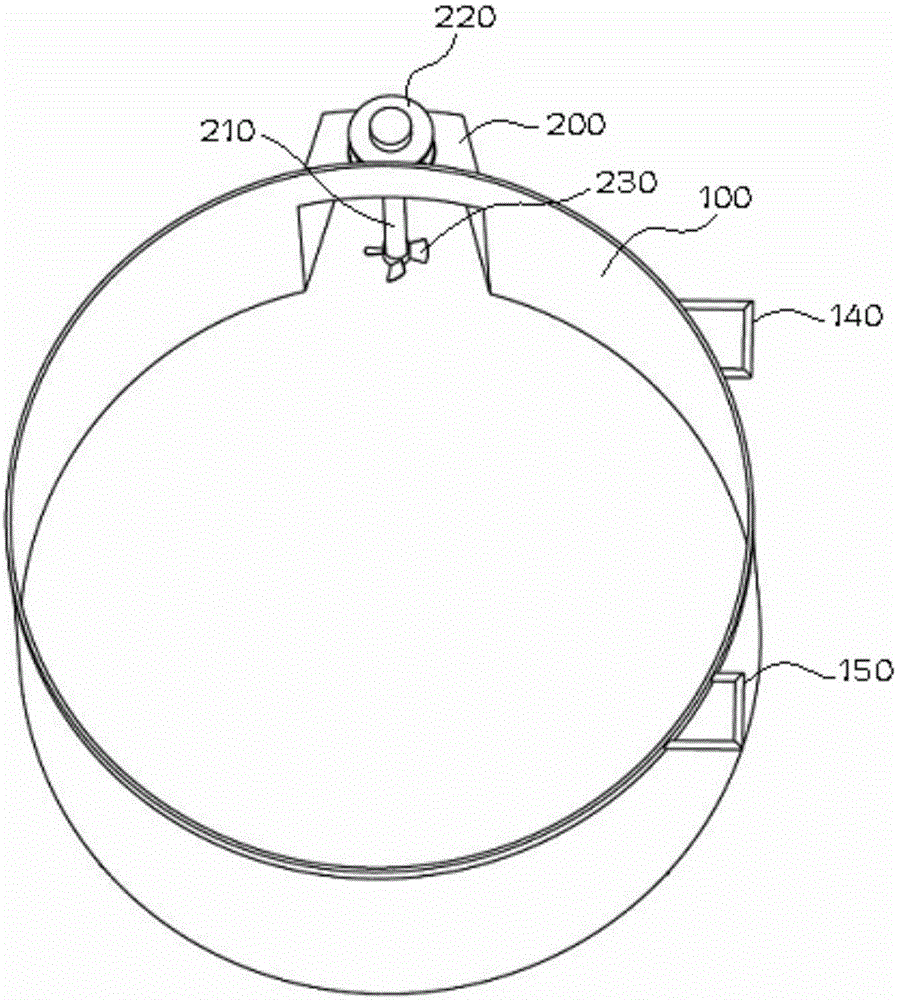

圖1為本實用新型的結構示意圖之一。

圖2為本實用新型的結構示意圖之二。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

參照圖1和圖2所示，圖中給出的一種新型結構的涂料攪拌系統，包括用于放置涂料的溶液缸100。

在溶液缸100的一側設有與其連通的攪拌腔200，在攪拌腔200的內部設有攪拌軸210，攪拌軸210的上端穿過攪拌腔200與驅動裝置220的輸出軸相連接，攪拌軸210的下端設有攪拌葉輪230，攪拌葉片230通過螺母固定安裝在攪拌軸210的下端上。

攪拌葉輪230采用不銹鋼材料制成，采用不銹鋼材料制成的攪拌葉輪230的機械硬度較大、耐磨性能較好，從而有效的提高了攪拌葉輪230的使用壽命。

在本實施例中驅動裝置220為氣動馬達，氣動馬達實用性能較好，例如涂料為油性或易燃或易爆物質時，無法使用電機進行攪拌，必須使用氣動馬達進行攪拌，有效的提高了該攪拌系統的實用性能。

在溶液缸100的底部設有多個滾輪110、120、130，在本實施例中滾輪110、120、130為3個，沿溶液缸100的軸向均勻的分布在其的底部，滾輪110、120、130分別通過支架111、121、131安裝在溶液缸100的底部上，滾輪110、120、130的設置能夠方便將攪拌系統移動至需要的位置。

在溶液缸的上邊緣上還設有把手140、150，需要移動攪拌系統時，操作人員只需要握住把手140、150推動或拉動攪拌系統，就能夠將攪拌系統較為方便推動或拉動到需要的位置，有效的提高了該攪拌系統的實用性能。

綜上所述本實用新型在溶液缸的一側設有與其連通的攪拌腔，在攪拌腔的內部設有攪拌軸，攪拌軸的上端穿過攪拌腔與驅動裝置的輸出軸相連接，攪拌軸的下端設有攪拌葉輪，通過驅動裝置帶動攪拌軸旋轉，從而帶動攪拌葉片進行旋轉，攪拌葉片不停的對放置在溶液缸的內部的涂料進行攪拌，避免涂料在溶液缸的內部發生沉淀，不但降低了操作人員的勞動強度，并且還有效的提高了生產效率。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
