本實用新型涉及漿液壓餅設備，特指一種自動板框壓濾機。

背景技術：

板框式壓濾機是很成熟的脫水設備，在歐美污泥脫水項目上應用很多，壓濾機將帶有濾液通路的濾板和濾框平行交替排列，每組濾板和濾框中間夾有濾布，用壓緊端把濾板和濾框壓緊，使濾板與濾板之間構成一個壓濾室。污泥從進料口流入，水通過濾板從濾液出口排出，泥餅堆積在框內濾布上，濾板和濾框松開后泥餅就很容易剝落下來，具有操作簡單，濾餅含固率高，適用性強等優點。然而，目前大多數板框壓濾機均需人工剝下成型的泥餅，無法完成批量泥餅輸送，工人需求量多，企業生產成本高。

技術實現要素：

本實用新型的目的在于針對已有的技術現狀，提供一種自動板框壓濾機，以實現自動放料、壓餅、卸料，其操作簡單、效率高。

為達到上述目的，本實用新型采用如下技術方案：

本實用新型為一種自動板框壓濾機，主要包括機架、進料管、固定于機架上的兩平行橫梁，所述橫梁上依次設有止推板、成型組、推動板和壓緊機構，所述成型組由若干板框組成，且各板框中間具有濾板，所述成型組下方設有篩網，篩網兩側分別由至少兩組氣缸進行支撐。

上述方案中，進料管位于成型組上方，進料管上設有若干進料口，且各進料口分別對應于兩相鄰板框的中間。

進一步的，各板框兩側均設有彈簧。

進一步的，篩網下方還設有水槽。

本實用新型的有益效果為：

1. 自動壓餅、快速成型；

2.板框自動復位，泥餅自動脫落；

3.篩網傾斜放料，批量輸出。

附圖說明：

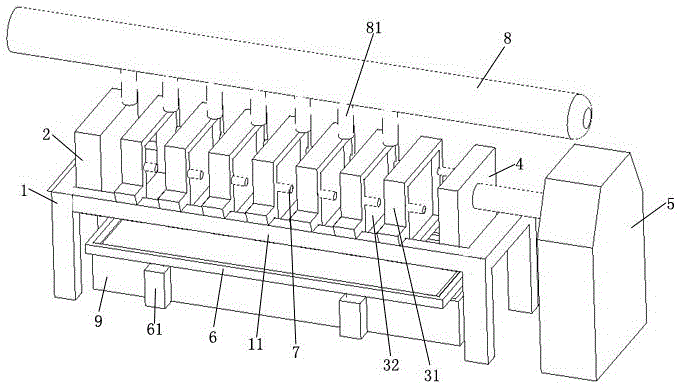

附圖1為本實用新型的結構示意圖；

附圖2為本實用新型的實施狀態圖。

具體實施方式：

為了使審查委員能對本實用新型之目的、特征及功能有更進一步了解，茲舉較佳實施例并配合圖式詳細說明如下：

請參閱圖1-2所示，系為本實用新型之較佳實施例的結構示意圖，本實用新型為一種自動板框壓濾機，主要包括機架1、進料管8、固定于機架1上的兩平行橫梁11，所述橫梁11上依次設有止推板2、成型組、推動板4和壓緊機構5，所述成型組由若干板框31組成，其中，受壓緊機構5驅動推動板4進行擠壓，若干板框31在兩平行橫梁11上滑動，而各板框31中間具有濾板32，兩板框31并攏時，泥料被夾于兩濾板32中間，各板框31兩側均設有彈簧7，在壓緊機構5驅動推動板4復位時，兩相鄰板框31受彈簧7力的作用而自動分開。成型組下方設有篩網6，篩網6兩側分別由至少兩組氣缸61進行支撐，進料前，所有氣缸61一同驅動篩網6上升至貼緊成型組底部，擠壓脫水后，壓緊機構5復位，泥餅脫落，氣缸61驅動篩網6復位，最后，篩網6一側的氣缸61再度下降，使篩網6整體傾斜，使篩網6中的泥餅落入輸送道或收集箱等外接設備；篩網6下方還設有水槽9，用于收集壓餅過程中所脫出的水。

上述方案中，進料管8位于成型組上方，進料管8上設有若干進料口81，且各進料口81分別對應于兩相鄰板框31的中間，在進料前需將板框31靠攏，篩網6上升，然后再通過進料口81灌入泥漿，使泥漿填滿兩相鄰板框31所形成的腔體中，再進行壓緊成型。

當然，以上圖示僅為本實用新型較佳實施方式，并非以此限定本實用新型的使用范圍，故，凡是在本實用新型原理上做等效改變均應包含在本實用新型的保護范圍內。
