本實用新型涉及一種濾筒除塵器,具體的是一種濾筒除塵器的模塊化設計及其組合方式，應用于工業廠房及各種室內空氣的除塵凈化。

背景技術：

人類進入21世紀，人們對空氣質量的要求越來越高。在工業生產和居民生活中，需要各種規格和不同處理能力的除塵器。在工業生產上，工業化強度、精度、復雜度不斷增高，封閉式廠房的占地面積越來越大(最大單體廠房大145萬平方米)；車間內切割、打磨、拋光、除銹焊接、鍛造過程中產生的大量粉塵影響工人健康，造成車間環境污穢，空氣質量惡劣，嚴重影響精密設備和電子設備連續工作。對于大面積的工業廠房，有時需要根據加工設備的布局進行分散除塵，有時又需要對重點設備進行集中大風量除塵，因此對工業廠房的除塵系統提出了除塵量可調、除塵設備可分散、可集中，靈活設置，高效過濾的要求?，F(xiàn)有的除塵器，一般情況下，適應的風量和處理能力是固定的，很難進行調節和變化。若對每個除塵點設計除塵器，就需要多種規格多種處理風量的除塵器，產品一致性差，設計工作復雜，運行維護難度大，，不能靈活進行調配，效率低下。

技術實現要素：

本實用新型的目的在于提出一種模塊化濾筒除塵器，該除塵器單體設計成可進行靈活組合的模塊化裝置，組合數量根據需要靈活設計，以達到的處理不同風量不同要求的除塵需求。

為了達到上述目的，本實用新型是這實現的：

一種方倉式模塊化濾筒除塵器，包括除塵器單體模塊、進風道模,板、出風道模板，其特征在于進風道模板與各個除塵器單體模塊的進風口連通，出風道模板與各個城區單體模塊的出風口連通，將各個除塵器單體模塊組合成除塵器模塊組。

進一步的，所述的方倉式模塊化濾筒除塵器，其特征在于所述的進風道模板和出風道模板均為倒置的槽形結構，兩端有折邊構成法蘭用于互相組合連接，組合后的進風道模板組一端與進風口連通，另一端用堵板封堵，組合后的出風道模板組一端與出風口連通，另一端用堵板封堵。

進一步的，所述的方倉式模塊化濾筒除塵器，其特征在于所述除塵器單體模塊，由長方體殼體，進風口，濾筒、清灰機構、出灰機構、引風單元、出風口、電氣控制單元組成，進風口，濾筒、清灰機構、出灰機構、引風單元、出風口按順序連通并安置于殼體內，電氣控制單元與清灰機構、出灰機構、引風機的控制端連接。

進一步的，所述的方倉式模塊化濾筒除塵器，其特征在于所述濾筒為褶式結構過濾濾筒，

進一步的，所述的方倉式模塊化濾筒除塵器，其特征在于所述清灰機構采用脈沖噴吹式清灰裝置，由文丘里管、集氣包、電磁脈沖閥組成并安裝在除塵器后部，每個濾筒通過電磁脈沖閥與清灰裝置連通。

進一步的，所述的方倉式模塊化濾筒除塵器，其特征在于所述長方形殼體結構的兩個側板為可拆卸的平板，倉室分隔板將殼體分割為兩部分。

本實用新型的優點是：

本實用新型方倉式模塊化濾筒除塵器，上電就可以實現吸塵、過濾凈化，具有防止粉塵散溢和回風再利用的功能。濾筒采用褶式結構，過濾面積極大，極大地擴展了濾筒的處理能力。清灰機構采用脈沖噴吹方式，安裝與除塵器后部，每個濾筒用一個脈沖閥清灰。清灰機構整體包含在殼體內，出灰機構也直接封閉在除塵室內，無外凸結構，美觀簡潔。風機安裝除塵器的后上部，采用立式安裝。風機電機位于出風口出，凈化后的空氣圍繞電機流動，便于散熱。

本實用新型方倉式模塊化濾筒除塵器將進風道模板)、排風道模板)、方倉式單體模塊除塵器組合在一起，再進行復制擴展就構成了一個除塵器組，根據除塵點風量的大小，設置模塊數量。除塵器組設置中控系統，可協調吸風口、除塵器單體、鏈?zhǔn)捷敾已b置的工作。根據需要，可以選擇常規人工出灰或鏈?zhǔn)捷敾夷Ｊ健?/p>

本實用新型方倉式模塊化濾筒除塵器采用標準化的設計制造模式，制造標準化獨立功能的濾筒除塵器單體，根據除塵點的需要自由組合除塵器的數量。設計簡單，采用規模化制造后，可以極大地降低生產成本，便于運行維護和使用，提高生產效率。

附圖說明

圖1：方倉式模塊化濾筒除塵器主視圖和左視圖；

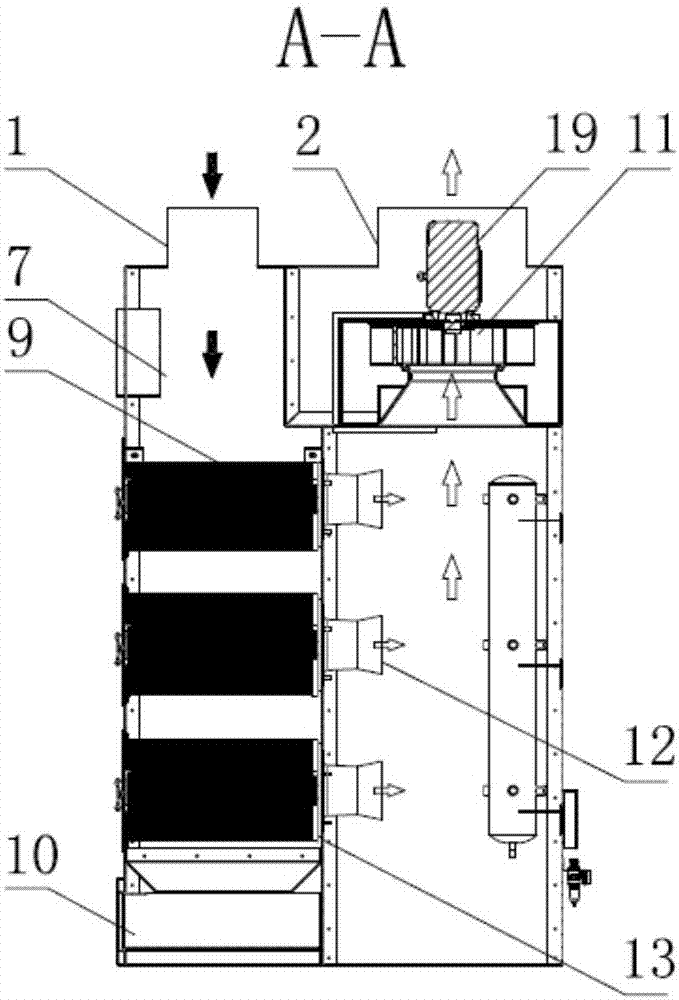

圖2：方倉式模塊化濾筒除塵器圖1的A-A剖面圖；

圖3：方倉式模塊化濾筒除塵器圖1的B-B剖面圖；

圖4：多個除塵器模塊組合示意圖；

圖5：多個除塵器模塊組圖4的C-C剖面圖；

圖6：進風道模板視圖；

圖7：排風道模板視圖；

圖8：帶鏈?zhǔn)捷敾已b置的除塵器組。

圖中：1-進風口；2-出風口；3-除塵器殼體；4-側板；5-濾筒密封壓蓋；6-側板；7-除塵電控箱；8-出塵門；9-褶式過濾濾筒；10-塵收集箱；11-排風風機；12-文丘里管；13-倉室分隔板；14-集氣包；15-電磁脈沖閥；16-進風道模板；17-排風道模板；18-鏈?zhǔn)捷敾已b置；19-三相電機；20-含塵室；21-潔凈室；22-風機倉室。

具體實施方式

下面結合附圖及具體實施例對本實用新型進一步說明。

如圖1，本實用新型提供了一種外形方正美觀、結構簡單、功能齊全、容易制造、便于組合擴展的方倉式模塊化濾筒除塵器單體及組合擴展的技術方案。任意增減單體除塵器的數量，就可以靈活調整除塵器組處理風量的大小。

方倉式模塊化濾筒除塵器結構簡潔，功能完整，外形呈長方體。連接上吸風口，上電就可以實現吸塵、過濾凈化，防止粉塵散溢和回風再利用的功能。除塵器單體由殼體結構、過濾、清灰機構、出灰機構、引風、電氣及控制等功能模塊組成。

殼體結構包括：進風口(1)、出風口(2)、除塵器殼體(3)、側板(4)、側板(6)，倉室分隔板(13)等

過濾裝置包括：濾筒密封壓蓋(5)、褶式過濾濾筒(9)。濾筒采用褶式結構，過濾面積極大，極大地擴展了濾筒的處理能力。根據風量的大小可以選用長度660mm、1200mm、2000mm等幾個規格的濾筒。采用過濾精度F9以上濾材。濾筒采用水平臥式安裝方式，便于抽取，減少二次清灰揚塵。

清灰機構采用脈沖噴吹方式，安裝在除塵器后部，每個濾筒用一個脈沖閥清灰，包含在殼體內，無外凸結構，美觀簡潔。包括：文丘里管(12)、集氣包(14)、電磁脈沖閥(15)。

出灰機構包括：出塵門(8)、塵收集箱(10)。塵收集箱(10)直接封閉在除塵室內，濾筒清灰后，灰餅在重力作用下落入塵收集箱，根據生產強度和周期，定期清理。清理時先用鑰匙打開出塵門(8)，再將塵收集箱(10)拉出，倒入指定的位置。

引風裝置包括：排風風機(11)、三相電機(19)；風機安裝除塵器的后上部，采用立式安裝，減少空間占用。風機電機位于出風口出，凈化后的空氣圍繞電機流動，便于散熱。

電氣及控制裝置包括:除塵電控箱(7)；該控制箱內含變頻器、電機保護器、脈沖控制儀、差壓變送器、綜合控制板等部件。在綜合控制板的控制下，可以根據吸風口需要風量和負壓的大小，自動調節引風量；可以根據除塵器阻力大小，采用定差壓模式清灰或定時清灰；在多個單體除塵器組工作時，可以實現和中控系統通訊，整體協調多個除塵器的工作狀態。實現除塵組最優最節能的工作模式。

通過倉室分隔板(13)將除塵器內部分割成兩部分，即含塵室(20)和潔凈室(21)，風機倉室(21)置于潔凈室(21)內。

將進風道模板(16)、排風道模板(17)、方倉式單體模塊除塵器組合在一起，再進行組合就構成了一個除塵器組，根據廠房風量的大小，設置模塊數量。除塵器組設置中控系統，協調吸風口、除塵器單體、鏈?zhǔn)捷敾已b置(18)的工作。根據需要，可以選擇常規人工出灰或鏈?zhǔn)捷敾已b置(18)。

本實用新型方倉式模塊化濾筒除塵器特別設計了立方體形的三面結構模板(圖6、圖7)。組合時利用單體除塵器的殼體上面和進風道模板(16)、排風道模板(17)形成風道結構，再通過風道模板間的法蘭連接在一起形成完整的進風道、排風道。單體除塵器的排風匯集在一起便于排風質量的整體監測和使用布置。

考慮到大風量除塵器組除塵器單體數量多，若達到100臺，就會出現200個塵收集箱(10)，這時人工清灰就需要消耗大量的人力物力和時間。采用鏈?zhǔn)捷敾已b置(18)，就可以將落下的灰餅投送到輸送鏈上，在一個出料口統一出料，甚至可以將塵庫就建在出料口，降低人工工作量，提高效率。

采用模塊化設計，除塵器組具有處理風量大(最大100萬立方/小時)，自動化程度高(中控系統、自動出灰)，除塵機組可以沿墻面或在廠房內外特定位置一字排列，無圓弧結構，美觀整齊。

本實用新型方倉式模塊化濾筒除塵器的工作過程如下：

方倉式單體模塊除塵器工作過程：排風風機(11)負壓吸引下，含塵空氣通過進風口(1)進入含塵室(20)，在褶式過濾濾筒(9)的過濾下，粉塵留在濾材的外表面，潔凈的空氣進入潔凈室(21)，通過排風風機(11)排出。褶式過濾濾筒(9)表面粉塵不斷積累，形成濾餅，濾材的阻力不斷增加，除塵器差壓增大，在除塵電控箱(7)的控制下，清灰結構開始工作。集氣包(14)里的壓縮空氣從脈沖電磁閥(15)中噴出，在文丘里管(12)的作用下，數倍于脈沖電磁閥(15)中噴出的氣體進入褶式過濾濾筒(9)進行反吹清灰。濾餅從褶式過濾濾筒(9)脫落，落入塵收集箱(10)，除塵器差壓回復到初始狀態，下一個循環開始。

將多個進風道模板(16)、排風道模板(17)、方倉式單體模塊除塵器組和鏈?zhǔn)捷敾已b置(18)通過法蘭組合成除塵器組，在中控系統的協調下，有序工作。

多個進風道模板(16)組合成進風道，多個排風道模板(16)組合成排風道。廠房內的多股含塵氣體通過匯聚到總風管連接到除塵器組進風道，由每個方倉式單體模塊除塵器處理后，潔凈氣體送入除塵器組排風道連接排風口送入車間內外。過濾下來的粉塵由鏈?zhǔn)捷敾已b置(18)統一輸送到塵庫。

以上所述僅為本實用新型示意性的具體實施方式，并非用以限定本實用新型的范圍。任何本領域的技術人員，在不脫離本實用新型的構思和原則的前提下所作的等同變化與修改，均應屬于本實用新型保護的范圍。
