本發明涉及一種過濾器，其具有過濾器殼體、過濾元件和用于從過濾器殼體移除過濾元件的手柄。本發明還涉及一種用于卸載過濾器的方法。

背景技術：

1、在ep?3263202a1中公開了如上所述的過濾器。此外，wo?2022/076248a1公開了一種過濾器，其具有過濾頭和能夠以可拆卸的方式連接到過濾頭的過濾元件。

2、與此相關，本發明的目的是提供一種具有過濾元件的過濾器，該過濾元件布置成在操作狀態下牢固地固定在過濾器殼體中，但是仍然可以容易地移除。

技術實現思路

1、這個目的通過根據權利要求1的過濾器和根據權利要求11的方法來解決。此外，該目的通過用于布置在過濾器中的過濾元件和用于從過濾器移除過濾元件的手柄來解決。在相應的從屬權利要求和說明書中公開了優選實施例。

2、根據本發明，提供了一種包括過濾器殼體、手柄和過濾元件的過濾器。在安裝狀態下，過濾元件通過與至少一個閂鎖構件的過濾元件閂鎖機構保持軸向緊固在過濾器殼體中。閂鎖構件至少部分地可徑向移動。手柄可以通過包括至少一個閂鎖指狀物的手柄閂鎖機構連接到過濾元件。為此，閂鎖指狀物至少部分地可徑向移動。手柄包括用于釋放過濾元件閂鎖機構的至少一個致動表面。致動表面致動過濾元件閂鎖機構的移位表面，并且以這種方式至少間接地釋放過濾元件閂鎖機構。

3、根據本發明，因此可以將手柄連接到過濾元件，并且還可以通過單個運動(即將手柄推到過濾元件上)，將過濾元件從其在過濾器殼體處的閂鎖機構中釋放。這有助于移除在正常操作中牢固地固定的過濾元件。由于手柄附接到過濾元件只是為了卸載過濾器，所以在安裝位置中不需要為手柄提供空間，使得可以最佳地利用可用的安裝空間。此外，手柄、過濾元件和過濾器殼體提供了鎖和鑰匙系統，其防止在維修情形下使用錯誤的部件。

4、閂鎖構件和/或閂鎖指狀物優選至少部分地、特別是完全地沿軸向方向延伸。閂鎖構件和/或閂鎖指狀物優選由片材金屬或塑料材料形成，特別優選由塑料材料形成。閂鎖指狀物優選為l形。

5、過濾元件包括以環形形狀圍繞縱向軸線的過濾介質。過濾介質可以被折疊成例如星形，或者被卷繞。過濾介質的橫截面可以是圓形或橢圓形。

6、手柄可以是多部分構造。特別地，手柄閂鎖機構和致動表面可以實施在兩個不同的部件處。然而，優選地，手柄是單件式構造。

7、在替代實施例中，手柄是多部分構造，并且不包括用于解開過濾器殼體處的閂鎖裝置的致動表面。在該替代實施例中，手柄僅用于從過濾器殼體移除過濾元件。借助于單獨配置的致動裝置，過濾器插入件可以從殼體釋放，因為閂鎖構件被單獨配置的致動裝置移動并釋放過濾元件。

8、如果沒有相反的說明，方向的明確說明(諸如，例如軸向或徑向)與過濾器的縱向軸線有關，特別是過濾元件的縱向軸線。

9、過濾介質可以通過支撐體徑向向內穩定，支撐體特別呈支撐管的形式。替代地或附加地，過濾介質可以通過籠在外部穩定。為了向外穩定，特別是卷繞的過濾介質的向外穩定，螺紋線圈可以附接到過濾元件。

10、過濾元件可以包括位于過濾介質的底端面處的端盤，該端盤可能至少部分敞開。作為其替代或補充，過濾元件可以包括位于過濾介質的頂端面處的端盤，該端盤可能至少部分敞開。優選地，可以從外部到內部徑向流過過濾元件。

11、閂鎖指狀物和/或閂鎖構件可以從上端盤的后面至少部分地接合。以這種方式，過濾器的構造在結構上特別簡化。

12、在優選實施例中，過濾元件用于使手柄和手柄閂鎖機構居中。過濾元件可以包括以便將手柄引導到閂鎖位置中的器件，例如與手柄處的凹槽或撐條相互作用的撐條或凹槽。

13、過濾器優選以液體過濾器的形式實施。液體過濾器優選以燃料過濾器或油過濾器的形式配置。特別優選的是，過濾器以燃料過濾器的形式實施，特別是具有多個水分離機構。這種過濾元件可以用o形環相對于過濾器殼體密封，使得過濾元件非常穩固地安置在過濾器殼體中，但是仍然可以借助于根據本發明的手柄容易地更換。

14、當閂鎖構件設置在過濾器殼體處和/或閂鎖指狀物設置在手柄處時，呈現出在結構上特別簡單的過濾器構造。

15、更優選地，致動表面形成在閂鎖指狀物處。致動表面優選形成為與閂鎖指狀物的閂鎖突起相對。

16、在本發明的特別優選的實施例中，手柄閂鎖機構包括多個閂鎖指狀物。閂鎖指狀物在手柄處特別優選對稱地布置或實施，特別具有軸向對稱性。優選地，手柄閂鎖機構包括至少六個閂鎖指狀物。

17、為了簡化過濾器的制造，閂鎖指狀物優選地被相同地配置。

18、更優選的是，在過濾器殼體處設置多個閂鎖構件，并且在手柄處設置多個致動表面，以用于至少間接地移動閂鎖構件。

19、在這種情況下，在具有推動手柄的過濾器的安裝狀態下，兩個閂鎖指狀物優選地分別鄰近于閂鎖構件設置，其中閂鎖構件分別設置在兩個閂鎖指狀物之間。

20、閂鎖構件可以分別連接到兩個移位表面。優選地，移位表面在閂鎖構件的自由端處布置或實施在閂鎖構件處。

21、移位表面可以對稱地實施，其中，當手柄被推動時，致動表面優選地徑向布置在兩個移位表面上。

22、當過濾器殼體包括具有至少一個閂鎖構件的環時，過濾器的結構構造可以進一步簡化。該環優選包括所有的閂鎖構件，并且特別是所有的致動表面。該環可以實施為單件式，特別是由塑料材料實施。該環可以通過焊接連接而被連接到過濾器殼體的至少一個附加部件。

23、根據本發明的目的最終通過一種如在本文中描述的用于卸載過濾器的方法來解決，該方法具有以下方法步驟：

24、a)推動手柄，將手柄閂鎖在過濾元件處，并釋放過濾元件閂鎖機構；

25、b)拉出過濾元件。

26、在該方法中，優選地在方法步驟a)中，通過將手柄推到過濾元件上，閂鎖指狀物、特別是所有閂鎖指狀物連接到過濾元件，并且閂鎖構件、特別是所有閂鎖構件從過濾元件釋放。

技術特征：

1.一種過濾器(10)，其中，所述過濾器(10)包括以下各者：

2.根據權利要求1所述的過濾器，其中，所述過濾器(10)以液體過濾器的形式實施。

3.根據前述權利要求中任一項所述的過濾器，其中，所述過濾元件閂鎖機構(46)在所述過濾器殼體處設置有閂鎖構件(26a-c)，和/或所述手柄閂鎖機構(44)在手柄處設置有閂鎖指狀物(20a-d)。

4.根據前述權利要求中任一項所述的過濾器，其中，所述致動表面(22a、22b)被實施在所述閂鎖指狀物(20a-d)處。

5.根據前述權利要求中任一項所述的過濾器，其中，所述手柄閂鎖機構(44)包括多個閂鎖指狀物(20a-d)，所述多個閂鎖指狀物至少能夠部分地徑向移動。

6.根據前述權利要求中任一項所述的過濾器，其中，所述過濾元件閂鎖機構(46)包括：多個閂鎖構件(26a-c)，所述閂鎖構件至少部分地可徑向移動并且設置在所述過濾器殼體處；以及多個致動表面(22a、22b)，用于設置在所述手柄處的閂鎖構件(26a-c)的至少部分運動。

7.根據權利要求6結合權利要求5所述的過濾器，其中，兩個閂鎖指狀物(20a-d)分別鄰近于閂鎖構件(26a-c)布置或實施，使得相應的閂鎖構件(26a-c)布置或實施在相應的閂鎖指狀物(20a-d)之間。

8.根據權利要求7所述的過濾器，其中，所述閂鎖構件(26a-c)分別連接到鄰近于所述閂鎖構件(26a-c)設置的兩個移位表面(30a-e)，當將所述手柄(16)推到所述過濾元件(14)上時，所述閂鎖構件能夠通過所述致動表面(22a、22b)移動，以便釋放所述過濾元件閂鎖機構(46)。

9.根據權利要求8所述的過濾器，其中，所述移位表面(30a-e)具有對稱的構造，其中，所述閂鎖構件(26a-c)分別布置在兩個移位表面(30a-e)之間。

10.根據前述權利要求中任一項所述的過濾器，其中，所述過濾器殼體(12)包括環(24)，所述環包括至少一個閂鎖構件(26a-c)。

11.一種用于卸載根據前述權利要求中任一項所述的過濾器(10)的方法(19)，包括方法步驟：

12.根據權利要求11所述的結合權利要求3的方法，其中，在方法步驟a)中，當將手柄(16)推到所述過濾元件(14)上時，閂鎖指狀物(20a-d)閂鎖在過濾元件(14)處，并且閂鎖構件(26a-c)從過濾元件(14)釋放。

13.一種過濾元件(14)，特別是液體過濾器的過濾元件(14)，特別是燃料過濾器或油過濾器的過濾元件，用于布置在根據權利要求1至10中任一項所述的過濾器中，包括以環形形狀圍繞縱向軸線(34)的過濾介質(36)，其特征在于，所述過濾元件(14)能夠通過閂鎖構件(26a，26b)閂鎖或軸向緊固在過濾器殼體(12)中，其中，所述過濾元件(14)能夠至少部分地由閂鎖邊緣(28)接合，其中，手柄閂鎖機構(44)能夠通過閂鎖指狀物(20d)的附接而形成在所述過濾元件(14)處。

14.根據權利要求13所述的過濾元件，其特征在于，所述過濾介質(36)被折疊成星形或卷繞。

15.根據權利要求13或14所述的過濾元件，其特征在于，所述過濾元件(14)是圓形或橢圓形的。

16.一種用于從根據權利要求1至10中任一項所述的過濾器(10)移除根據權利要求13至15中任一項所述的過濾元件(14)的手柄(16)，其中，所述手柄(16)能夠通過具有至少一個閂鎖指狀物(20a-d)的手柄閂鎖機構(44)連接到所述過濾元件(14)，其中，所述手柄(16)包括至少一個致動表面(22a、22b)，用于釋放所述過濾元件閂鎖機構(46)。

17.根據權利要求16所述的手柄(16)，其中，所述手柄(16)包括手柄抓握部(18)，借助于所述手柄抓握部(18)可以將力引入所述過濾元件(14)中，以便將所述過濾元件(14)從其在所述過濾器殼體(12)中的穩固座中釋放。

技術總結

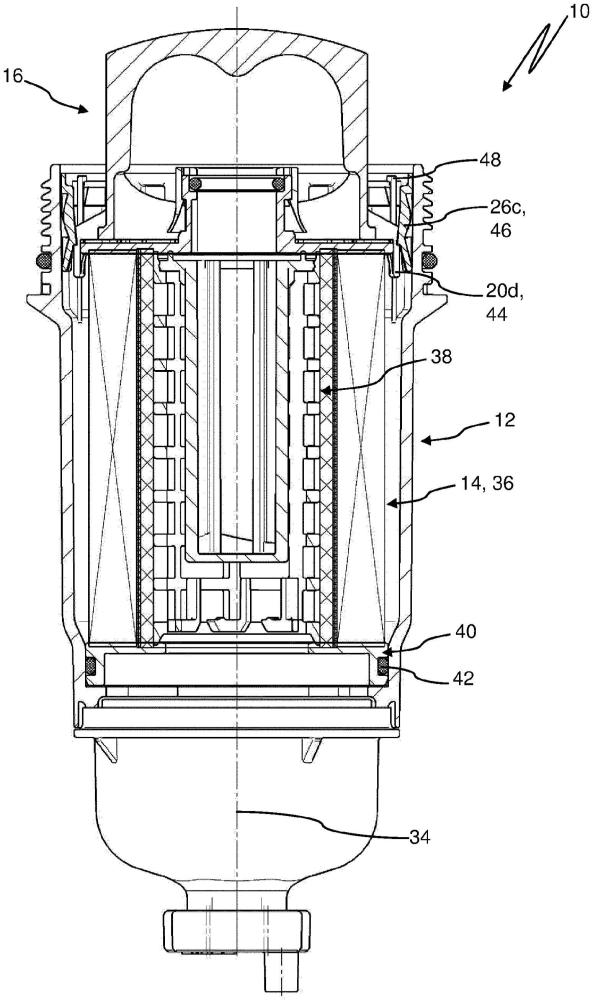

本發明涉及一種具有過濾器殼體(12)的過濾器(10)、可借助于手柄解鎖的過濾元件(14)、用于從過濾器殼體移除過濾元件的手柄(16)以及用于卸載過濾器的方法。過濾器殼體(12)可以具有用于將過濾元件(14)軸向保持在所述過濾器殼體(12)中的至少一個閂鎖構件(26c)。閂鎖構件(26c)優選地至少可間接地借助于手柄(16)上的閂鎖指狀物(20d)的致動表面而釋放。閂鎖指狀物(20d)優選地將手柄(16)閂鎖在過濾元件(14)上，并且閂鎖指狀物(20d)特別地接合在過濾元件(14)的上端盤后面。手柄(16)特別優選地具有多個閂鎖指狀物(20d)，當手柄(16)被軸向推到過濾元件(14)上時，這些閂鎖指狀物在上端盤的區域中接合在所述過濾元件后面。閂鎖指狀物(20d)可以用其致動表面成對地被推到移位表面上，以便從過濾元件(14)釋放閂鎖構件(26c)，閂鎖構件(26c)設置在移位表面之間。

技術研發人員：F·普魯格,C·塔爾曼,J·埃布萊,G·達席爾瓦科斯塔,M·溫特
受保護的技術使用者：曼·胡默爾有限公司
技術研發日：
技術公布日：2025/4/24
