本技術涉及碾米機，尤其涉及一種碾米裝置。

背景技術：

1、大米是我國絕大多數人民的生活必需品，有著廣闊的市場，大米的加工需要進行較多的流程，碾米為大米加工過程中的其中一個流程，在碾米的過程中，就需要使用到碾米機產生的機械作用力來對糙米進行去皮碾白。

2、目前，當工作人員在使用碾米機進行碾米時，首先將需要將稻谷倒入到進料斗中，由于稻谷在收貨的過程中，會混入一些石塊等大顆粒雜物，又因石塊的硬度較大，其若隨稻谷一同進入到機體中則容易導致碾米機內部零部件的損壞，從而會影響到機體的使用壽命，為此，我們提出一種碾米裝置來解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種碾米裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種碾米裝置，包括碾米機，所述碾米機的上方安裝有進料斗，且進料斗的內部設有氣缸，所述氣缸的頂端對稱連接有支撐桿，且支撐桿相互遠離的一側和進料斗的內壁相連接，所述氣缸的底端連接有移動球，且移動球的外側套設有防護套，所述防護套的直徑和進料斗底端的直徑相同，所述進料斗的內部卡接有濾網，且濾網位于氣缸的上側位置處。

4、優選的，所述濾網下方的進料斗內壁連接有連接環，所述濾網的邊緣位置處通過螺栓和連接環相連接。

5、優選的，所述防護套的上側對稱連接有插設桿，且插設桿皆插設在固定塊的內部，所述固定塊相互靠近的一側和氣缸相連接。

6、優選的，所述防護套的上側等距分布有聯動桿，且聯動桿和支撐桿錯位分布。

7、優選的，所述聯動桿的頂端連接有緩沖塊，且緩沖塊設置為球型結構。

8、優選的，所述移動球的內部開設有槽洞，且槽洞的內部安裝有電機，所述電機的輸出端連接有轉軸，且轉軸的外側套設有螺旋葉片。

9、與現有技術相比，本實用新型的有益效果為：

10、1、該裝置通過設置有移動球和氣缸，在使用時，通過氣缸的帶動，即可帶動移動球的間歇性上下，以實現對稻谷流量的控制，從而可使得碾米室內部的機械設備能夠充分的對稻谷進行處理，以提高產品的加工效果。

11、2、該裝置通過設置有濾網和聯動桿，在使用過程中，通過濾網的設置，即可實現對稻谷中石塊等雜質的攔截，配合有聯動桿的設置，即可實現對濾網的間歇性敲擊，以有效防止濾網內部的網孔被堵住，從而保證稻谷的順利下來。

技術特征：

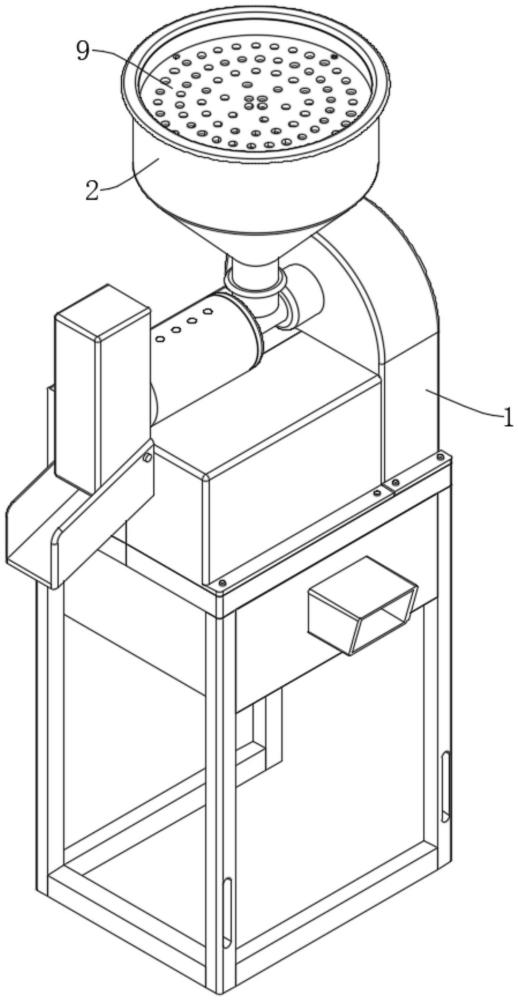

1.一種碾米裝置，包括碾米機(1)，其特征在于，所述碾米機(1)的上方安裝有進料斗(2)，且進料斗(2)的內部設有氣缸(3)，所述氣缸(3)的頂端對稱連接有支撐桿(4)，且支撐桿(4)相互遠離的一側和進料斗(2)的內壁相連接，所述氣缸(3)的底端連接有移動球(5)，且移動球(5)的外側套設有防護套(6)，所述防護套(6)的直徑和進料斗(2)底端的直徑相同，所述進料斗(2)的內部卡接有濾網(9)，且濾網(9)位于氣缸(3)的上側位置處。

2.根據權利要求1所述的一種碾米裝置，其特征在于，所述濾網(9)下方的進料斗(2)內壁連接有連接環(12)，所述濾網(9)的邊緣位置處通過螺栓和連接環(12)相連接。

3.根據權利要求1所述的一種碾米裝置，其特征在于，所述防護套(6)的上側對稱連接有插設桿(8)，且插設桿(8)皆插設在固定塊(7)的內部，所述固定塊(7)相互靠近的一側和氣缸(3)相連接。

4.根據權利要求1所述的一種碾米裝置，其特征在于，所述防護套(6)的上側等距分布有聯動桿(10)，且聯動桿(10)和支撐桿(4)錯位分布。

5.根據權利要求4所述的一種碾米裝置，其特征在于，所述聯動桿(10)的頂端連接有緩沖塊(11)，且緩沖塊(11)設置為球型結構。

6.根據權利要求1所述的一種碾米裝置，其特征在于，所述移動球(5)的內部開設有槽洞，且槽洞的內部安裝有電機(13)，所述電機(13)的輸出端連接有轉軸(14)，且轉軸(14)的外側套設有螺旋葉片(15)。

技術總結
本技術公開了一種碾米裝置，涉及碾米機技術領域，包括碾米機，所述碾米機的上方安裝有進料斗，且進料斗的內部設有氣缸，所述氣缸的頂端對稱連接有支撐桿，且支撐桿相互遠離的一側和進料斗的內壁相連接，所述氣缸的底端連接有移動球。本技術通過設置有移動球和氣缸，在使用時，通過氣缸的帶動，即可帶動移動球的間歇性上下，以實現對稻谷流量的控制，從而可使得碾米室內部的機械設備能夠充分的對稻谷進行處理，以提高產品的加工效果，設置有濾網和聯動桿，在使用過程中，通過濾網的設置，即可實現對稻谷中石塊等雜質的攔截，配合有聯動桿的設置，即可實現對濾網的間歇性敲擊，以有效防止濾網內部的網孔被堵住。

技術研發人員：謝祥,柳玉春,龔建峰
受保護的技術使用者：揚州鑫禾源機械有限公司
技術研發日：20240524
技術公布日：2025/4/24
