本技術涉及廢氣處理設備，特別涉及一種凈化塔。

背景技術：

1、凈化塔是通過風管將廢氣引入凈化塔內，廢氣上升通過填料層后，與液體充分接觸，以便吸收和中和氣體。而現在的凈化塔為了提高對廢氣的處理效果，所以一般具有兩層或兩層以上的填料區，而凈化塔使用一段時間后，需要對填料區的填料球進行更換。現有的更換方式是在凈化塔的塔壁上對應填料區開設有窗口，當需要更換填料球時，打開窗口，通過人工將填料球從窗口中扒拉出來，然后將新的填料球重新攤鋪到填料架上，實現了填料球的更換。

2、上述更換方式存在以下問題：填料區部分位于窗口以下，所以向外扒拉或攤鋪填料球時，非常費勁，工人勞動強度大；而且一次僅能更換一個填料區的填料，更換效率較低。

技術實現思路

1、本實用新型的目的是提供一種凈化塔，通過多層填料層之間上下相互連通，當需要排出填料球時，打開填料出口，填料球從底部出口依次排出，從而一次性將所有填料層的填料球排出；當需要填充填料球時，打開填料入口的窗口，填料球在重力作用下依次下落，從而填滿所有的填料層，從而實現一次性加料即可將所有填料層填滿，大大提高了更換效率，降低了工人勞動強度。

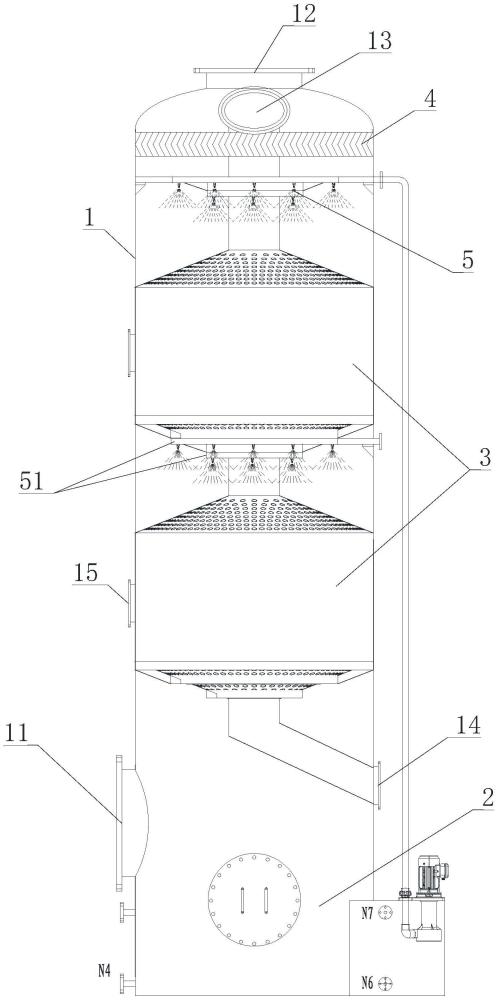

2、為了實現上述目的，本實用新型提供一種凈化塔包括塔體，塔體底部設置有進氣口、塔體頂面設置有出氣口；塔體內進氣口和出氣口之間依次設有儲液區、至少兩層填料層和除霧層；填料層內填充有填料球，上下相鄰的填料層之間相互連通；每層填料層上方對應設置有噴淋層，噴淋層通過水泵連接儲液區；塔體上位于最上端填料層的上方設置有填料入口，塔體上位于最下端填料層下方設置有填料出口，填料入口與填料出口上分別設置有窗口；填料入口通過管道連通最上端填料層，填料出口通過管道連通最下端的填料層。

3、采用上述結構后，填料入口高于最上方的填料層，并且連通最上方的填料層，上下相鄰的填料層之間相互連通，填料出口低于最下方的填料層，并且連通最下方的填料層；當需要裝填填料球時，將填料球從填料入口注入，在重力作用下，填料球依次填滿各層的填料層，實現填料球的一次性填充；當需要進行更換填料球時，打開填料出口，填料球依次從填料層排出，實現填料球的一次性更換；提高了更換效率，降低了工人勞動強度。

4、為了實現對填料球的導向作用，便于填料球的更換和排出，所以塔體內壁上位于填料層區域固定安裝有填料架，填料架內設置有填料腔，所填料腔的底部和頂部均設置有錐形面，錐形面上均布有鏤空結構；上方錐形面的最小直徑處設置有進料口，下方錐形面的最小直徑處設置有出料口；進料口連通上方相鄰的填料腔的出料口或填料入口，出料口連通下方相鄰的填料腔的進料口或是填料出口。

5、為了降低填料球的速度，同時避免填料球在填料腔的中間堆積，造成填料腔無法填滿，所以進料口上吊裝有擋料板，擋料板與填料腔的側壁之間形成進料通道，填料球可從進料通道進入。

6、為了避免擋料板對噴淋液和氣體產生阻擋，所以擋料板為鏤空板。

7、為了提高擋料板的強度，所以擋料板呈向上凸起的弧形板。

8、為了保證擋料板的連接強度，所以擋料板通過多根連接板固定在上方錐形面上。

9、為了避免管道內的填料球無法發揮凈化作用，當更換填料球時，造成浪費，所以填料入口與進料口之間，填料出口與出料口之間通過傾斜的鏤空管道連通。

10、為了方便對填料架進行敲擊，引起填料架的震動，輔助填料球的順利排出，所以塔體的側壁上對應填料層的側壁設置有敲擊孔，敲擊孔上設置有密封蓋，打開密封蓋后可對填料架的外側壁進行敲擊。

11、為了盡可能利用填料架底部的空間，保證噴淋層的覆蓋面積，所以噴淋管包括第一環形管和圍成直徑小于所述第一環形管的第二環形管，所述第一環形管和所述第二環形管同軸設置并且存在一定的高度差；所述第一環形管和所述第二環形管通過連接管連通，所述第一環形管和所述第二環形管通過四通管路連接水泵。

12、采用了上述技術方案后，本實用新型的有益效果是：

13、本實用新型一種凈化塔解決了現有技術中凈化塔更換填料球效率低而且人工勞動強度大的技術問題，本實用新型通過多層填料層之間上下相互連通，當需要排出填料球時，打開填料出口的窗口，填料球從底部出口依次排出，從而一次性將所有填料層的填料球排出；當需要添加填料球時，打開填料入口的窗口，填料球在重力作用下依次下落，從而填滿所有的填料層，從而實現一次性加料即可將所有填料層填滿，大大提高了更換效率，降低了工人勞動強度。

技術特征：

1.一種凈化塔，其特征在于：包括塔體，所述塔體底部設置有進氣口、塔體頂面設置有出氣口；所述塔體內進氣口和出氣口之間依次設有儲液區、至少兩層填料層和除霧層；所述填料層內填充有填料球，上下相鄰的所述填料層之間相互連通；每層填料層上方對應設置有噴淋層，所述噴淋層通過水泵連接儲液區；

2.根據權利要求1所述的一種凈化塔，其特征在于：所述塔體內壁上位于填料層區域固定安裝有填料架，所述填料架內設置有所述填料腔，所填料腔的底部和頂部均設置有錐形面，所述錐形面上均布有鏤空結構；上方所述錐形面的最小直徑處設置有進料口，下方所述錐形面的最小直徑處設置有出料口；所述進料口連通上方相鄰的所述填料腔的出料口或填料入口，所述出料口連通下方相鄰的所述填料腔的進料口或是填料出口。

3.根據權利要求2所述的一種凈化塔，其特征在于：所述進料口上吊裝有擋料板，所述擋料板與所述填料腔的側壁之間形成進料通道，所述填料球可從所述進料通道進入。

4.根據權利要求3所述的一種凈化塔，其特征在于：所述擋料板為鏤空板。

5.根據權利要求3所述的一種凈化塔，其特征在于：所述擋料板呈向上凸起的弧形板。

6.根據權利要求4所述的一種凈化塔，其特征在于：所述擋料板通過多根連接板固定在上方所述錐形面上。

7.根據權利要求2所述的一種凈化塔，其特征在于：所述填料入口與所述進料口之間，所述填料出口與所述出料口之間通過傾斜的鏤空管道連通。

8.根據權利要求2所述的一種凈化塔，其特征在于：所述塔體的側壁上對應所述填料層的側壁設置有敲擊孔，所述敲擊孔上設置有密封蓋，打開所述密封蓋后可對所述填料架的外側壁進行敲擊。

9.根據權利要求2所述的一種凈化塔，其特征在于：所述噴淋層包括噴淋管和均布在所述噴淋管上并向其底部的所述填料層進行噴淋的噴頭；所述噴淋管包括第一環形管和圍成直徑小于所述第一環形管的第二環形管，所述第一環形管和所述第二環形管同軸設置并且存在一定的高度差；所述第一環形管和所述第二環形管通過連接管連通，所述第一環形管和所述第二環形管通過四通管路連接水泵。

技術總結
本技術公開了一種凈化塔，涉及廢氣處理設備技術領域，包括塔體，塔體內進氣口和出氣口之間依次設有儲液區、至少兩層填料層和除霧層；填料層內填充有填料球，上下相鄰的填料層之間相互連通；每層填料層上方對應設置有噴淋層，噴淋層通過水泵連接儲液區；塔體上位于最上端填料層的上方設置有填料入口，塔體上位于最下端填料層下方設置有填料出口；填料入口通過管道連通最上端填料層，填料出口通過管道連通最下端的填料層。填料入口高于最上方的填料層，上下相鄰的填料層之間相互連通，填料出口低于最下方的填料層；在重力作用下，填料球依次填滿或排出各層的填料層，實現填料球的一次性更換；提高了更換效率，降低了工人勞動強度。

技術研發人員：高立建
受保護的技術使用者：濰坊市永達玻璃鋼有限公司
技術研發日：20240628
技術公布日：2025/4/24
