本技術涉及半導體以及光伏產業涂膜，特別涉及一種低溫可控型閃蒸平臺。

背景技術：

1、隨著技術的發展，當前的半導體器件通常為層疊結構，例如自發光顯示器、頂部入射的光電探測器、圖像傳感器和太陽能電池都是層疊結構。在制造層疊結構的半導體器件時，通常會采用溶液法制造。溶液法制造形成的半導體器件中的膜層可能會殘留有溶劑，需要將半導體器件放入真空的工藝腔室去除殘留的溶劑，現有的去除溶劑的方法稱為真空閃蒸工藝，是將半導體器件放入工藝腔室，之后對工藝腔室進行抽真空處理，以去除殘留的溶劑現有技術中將半導體器件放置在真空腔室內的閃蒸平臺上進行閃蒸加工。

2、但是，現有的閃蒸平臺往往無法實現對溫度的精確控制，并且，現有的閃蒸平臺無法進行調平處理，難以保證器件放置后的平整性。

3、因此，發明一種低溫可控型閃蒸平臺來解決上述問題很有必要。

技術實現思路

1、本實用新型的目的在于提供一種低溫可控型閃蒸平臺，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種低溫可控型閃蒸平臺，包括平臺上座和平臺下座，所述平臺下座通過螺栓固定設置于平臺上座的底端，所述平臺上座的上表面開設有放料槽，所述平臺上座的下表面固定設置有導熱板，且導熱板設置于平臺下座上方開設的凹槽內，所述導熱板的下表面開設有導熱槽，且導熱槽設置為蛇形結構，所述導熱槽的內側壁固定設置有多個導熱翅片，所述導熱翅片設置為傾斜結構，且相鄰兩個導熱翅片呈交錯設置，所述平臺下座的下表面貫穿設置有兩個安裝座，且兩個安裝座的頂端分別延伸至導熱槽的兩端。

3、優選的，所述平臺下座的下方設置有支撐座，所述支撐座的四角處均固定設置有支撐環。

4、優選的，所述支撐環的內部貫穿設置有支撐螺桿，且支撐螺桿固定設置于平臺下座的下表面。

5、優選的，所述支撐螺桿的外側套接設置有支撐彈簧，且支撐彈簧的頂端與支撐環的下表面相貼合。

6、優選的，所述支撐螺桿的底端通過螺紋設置有調節座，且調節座的頂端通過軸承與支撐彈簧的底端活動連接。

7、優選的，所述支撐座的下表面兩端均固定設置有支撐塊，所述支撐塊的底端固定設置有底座，所述底座的外側壁四角處均固定設置有安裝耳。

8、本實用新型的技術效果和優點：

9、1、本實用新型通過設置平臺上座和平臺下座，平臺上座和平臺下座可以實現對器件的支撐，通過在平臺上座的下表面設置導熱板，導熱板的內部開設有蛇形結構的導熱槽，導熱槽可以實現對冷介質的引導，從而可以實現對平臺上座和平臺下座的低溫控制，通過在導熱槽的內部設置多個傾斜的導熱翅片，導熱翅片不僅可以起到引導冷介質流動的作用，還可以提升冷介質與導熱板之間的換熱效果，以保證裝置對溫度的控制；

10、2、本實用新型通過在平臺下座的下方設置支撐座，支撐座的四角處均設置有定位環，定位環的內部設置有支撐螺桿，而支撐螺桿固定設置于平臺下座的下方，通過在支撐螺桿的底端設置調節座，調節座與支撐環之間設置有支撐彈簧，通過轉動調節座即可實現對支撐螺桿位置的調整，從而可以實現對平臺下座的調平，以便于裝置的使用。

技術特征：

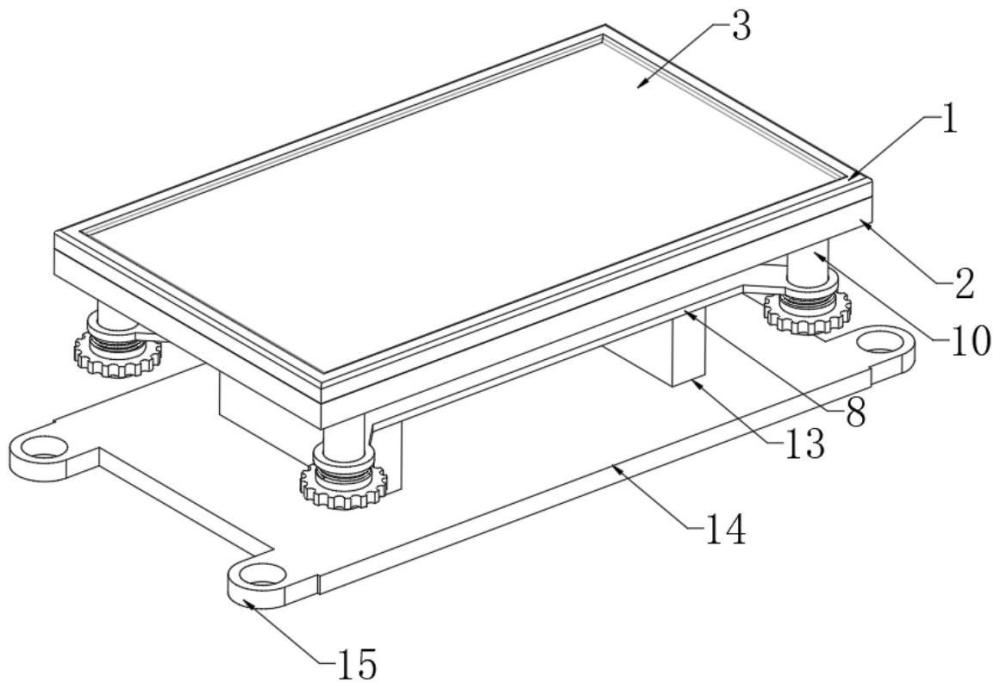

1.一種低溫可控型閃蒸平臺，包括平臺上座(1)和平臺下座(2)，其特征在于：所述平臺下座(2)通過螺栓固定設置于平臺上座(1)的底端，所述平臺上座(1)的上表面開設有放料槽(3)，所述平臺上座(1)的下表面固定設置有導熱板(4)，且導熱板(4)設置于平臺下座(2)上方開設的凹槽內，所述導熱板(4)的下表面開設有導熱槽(5)，且導熱槽(5)設置為蛇形結構，所述導熱槽(5)的內側壁固定設置有多個導熱翅片(6)，所述導熱翅片(6)設置為傾斜結構，且相鄰兩個導熱翅片(6)呈交錯設置，所述平臺下座(2)的下表面貫穿設置有兩個安裝座(7)，且兩個安裝座(7)的頂端分別延伸至導熱槽(5)的兩端。

2.根據權利要求1所述的一種低溫可控型閃蒸平臺，其特征在于：所述平臺下座(2)的下方設置有支撐座(8)，所述支撐座(8)的四角處均固定設置有支撐環(9)。

3.根據權利要求2所述的一種低溫可控型閃蒸平臺，其特征在于：所述支撐環(9)的內部貫穿設置有支撐螺桿(10)，且支撐螺桿(10)固定設置于平臺下座(2)的下表面。

4.根據權利要求3所述的一種低溫可控型閃蒸平臺，其特征在于：所述支撐螺桿(10)的外側套接設置有支撐彈簧(11)，且支撐彈簧(11)的頂端與支撐環(9)的下表面相貼合。

5.根據權利要求4所述的一種低溫可控型閃蒸平臺，其特征在于：所述支撐螺桿(10)的底端通過螺紋設置有調節座(12)，且調節座(12)的頂端通過軸承與支撐彈簧(11)的底端活動連接。

6.根據權利要求5所述的一種低溫可控型閃蒸平臺，其特征在于：所述支撐座(8)的下表面兩端均固定設置有支撐塊(13)，所述支撐塊(13)的底端固定設置有底座(14)，所述底座(14)的外側壁四角處均固定設置有安裝耳(15)。

技術總結
本技術公開了一種低溫可控型閃蒸平臺，涉及到半導體以及光伏產業涂膜技術領域，包括平臺上座和平臺下座，所述平臺下座通過螺栓固定設置于平臺上座的底端，所述平臺上座的上表面開設有放料槽。本技術通過設置平臺上座和平臺下座，平臺上座和平臺下座可以實現對器件的支撐，通過在平臺上座的下表面設置導熱板，導熱板的內部開設有蛇形結構的導熱槽，導熱槽可以實現對冷介質的引導，從而可以實現對平臺上座和平臺下座的低溫控制，通過在導熱槽的內部設置多個傾斜的導熱翅片，導熱翅片不僅可以起到引導冷介質流動的作用，還可以提升冷介質與導熱板之間的換熱效果，以保證裝置對溫度的控制。
